行星减速箱信息

鼎智可提供6种不同规格尺寸和36种速比的行星减速箱,适用于混合式旋转步进电机。

这些齿轮箱不是零背隙的高精度齿轮箱,配套小机型的齿轮箱大部分为1°背隙,配套大尺寸电机(如23和24系列)精度为15~25arcmin。

如果应用对扭矩要求更高高于精度,鼎智高性价比的行星减速箱非常适用于您的应用。

Options Images
行星减速箱

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙
轴承 滑动轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
4 0.03 0.09 1 81 16.3 29.1
15 0.05 0.15 2 66 16.3 30.1
20
107 0.1 0.3 3 53 19.5 36

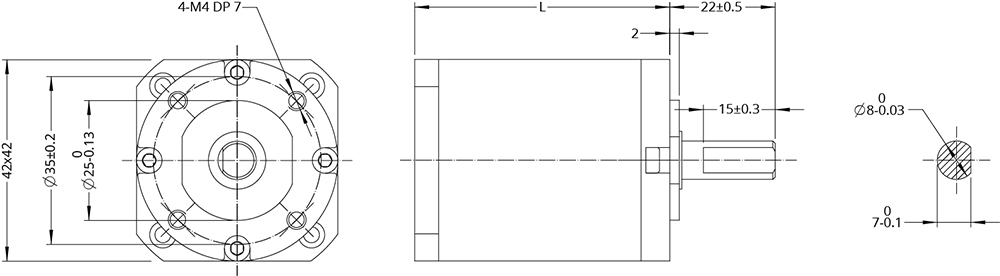

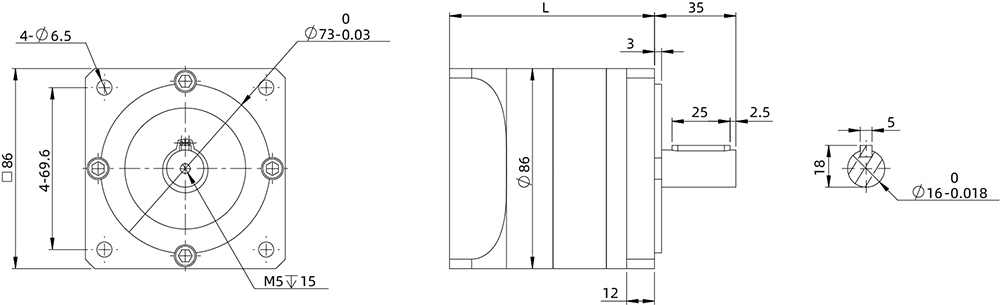

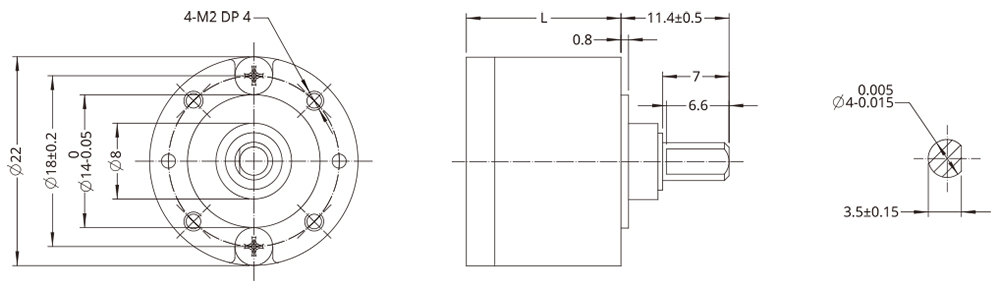

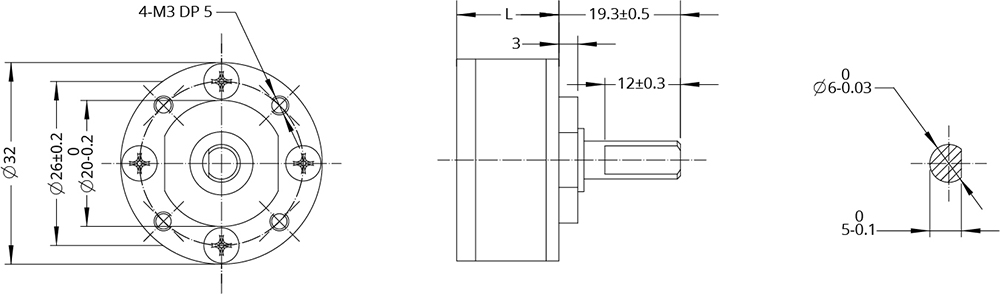

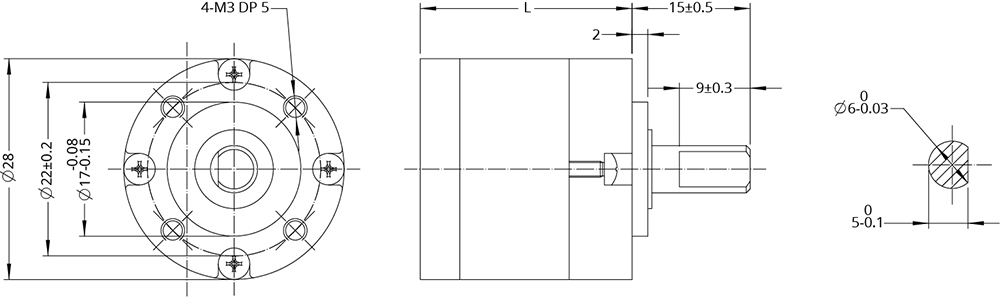

Planetary Gearbox Dimensional

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙
轴承 滚珠轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
3.3 0.5 1.5 1 90 21.2 87
4.6
11.2 1 3 2 81 26.9 91
15.5
21.5
37.7 2.5 7.5 3 73 32.7 100
72

Planetary Gearbox Dimensional

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙
轴承 滚珠轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
3.3 0.5 1.5 1 90 16.2 90
4.6
11.2 1 3 2 81 21.9 115
15.5
21.5
37.7 2.5 7.5 3 73 27.7 140
72

Planetary Gearbox Dimensional

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙 1.2°
轴承 滚珠轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
3.7 1 3 1 90 30.6 260
5.2
13.7 2 6 2 81 41.9 350
19.2
26.9
50.9 5 15 3 73 53.2 440
71.2
99.5

Planetary Gearbox Dimensional

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙 空载背隙:一级15arcmin ,二级25arcmin
轴承 滚珠轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
5 6 12 1 95 53 800
10
15 25 40 2 90 70 1100
20
25

Planetary Gearbox Dimensional

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙 空载背隙:一级15arcmin ,二级25arcmin
轴承 滚珠轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
5 6 12 1 95 53 900
10
15 25 40 2 90 70 1200
20
25

Planetary Gearbox Dimensional

In a mobile environment, you can move left and right to see the contents (tables).

外壳材料 金属
空载背隙 一级15 arcmin,二级25 arcmin
轴承 滚珠轴承
速比 额定转矩
(N·m)
极限扭矩
(N·m)
级数 效率
(%)
长度
(mm)
重量
(g)
3 50 100 1 95 89 2080
4
5
7
16 80 160 2 90 112 2830
20
25
28
35
40
50

Planetary Gearbox Dimensional
