产品选型指南

第一步 电机尺寸的选型(力的需求)

下列图表描述了电机尺寸大小与最大推力,及负载上限数值

In a mobile environment, you can move left and right to see the contents (tables).

hybrid stepper linear actuators
电机尺寸(MM) 最大推力(N) 建议负载上限(N)
滑动丝杆线性执行器 14 19 15
20 70 45
28 150 140
35 300 230
42 600 230
57 1300 910
60 1560 910
86 2400 2270

第二步 导程的选择(力量和速度的需求)

在根据推力选择合适的电机尺寸后,选择合适的导程还要考虑速度和加速度。

丝杆步进电机的速度和推力成反比关系,即增加电机的运行速度,则会相应的减少电机的推力。

为完善电机/丝杆的选择数据,请参考不同电机尺寸的速度/推力曲线。

尽管这两个步骤为电机/丝杆的选择提供了一个基础,但是其它变量也必须考虑:

  • 工作周期
  • 系统寿命
  • 环境因素
  • 重复定位精度
  • 可接受的背隙
  • 加速/减速需求
  • 驱动条件
  • 水平或是垂直安装

由于许多变量会影响到电机选型,所以在选型时,强烈建议用户在确定方案前,进行实际测试。

通过丝杆和螺母将负荷从A 点移动到B 点是最常见的一种线性运动。

此内容帮助你理解丝杆步进电机的相关概念,从而选择最适合你应用的产品。一些基本的注意事项如下:

  • 1. 系统的负荷是多少?
  • 2. 从A 点到B 点的速度要求?
  • 3. 行程长度
  • 4. 系统的精度要求
  • 5. 从A点到B 点的时间要求
  • 6. 系统的重复定位精度要求?
  • 7. 水平还是垂直负荷?

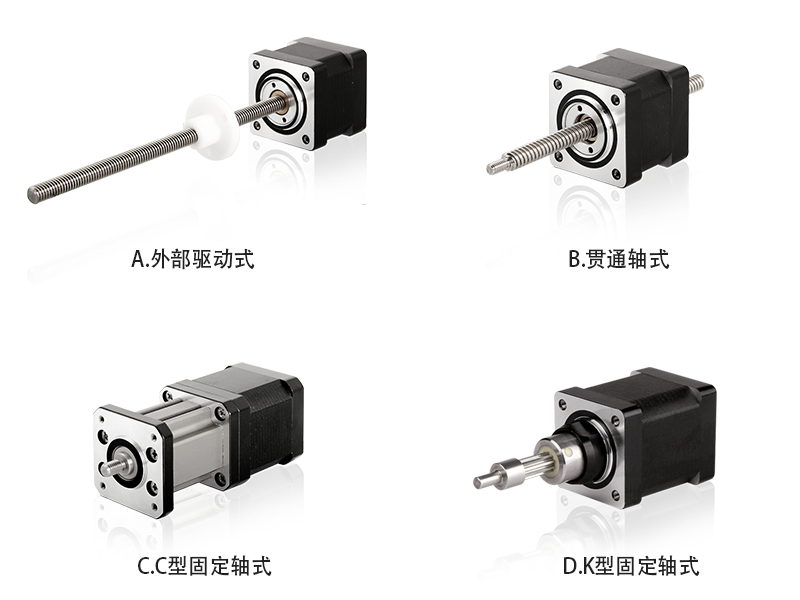

Linear Actuator Types
注意:

本目录只提供一个大致的选型指南,确定最终方案,请进一步联系本公司的销售工程师
