28mm微型夹爪

基于我司主管产品贯通电机基础自主设计开发,尺寸28mm 行程6mm和12mm可选,结构紧凑简单,可替代气动夹爪,减少使用噪音,有效提高了精度。闭环力矩控制可选 (DS-CLS9-FRS4-01)。

28mm微型夹爪

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 电压[V] 电流[A] 电阻[Ω] 电感[mH] 引线数量 电机长度[mm]
11N2105 4.5 0.5 9.1 6 4 33.5
11N2110 2.2 1 2.1 1.5 4 33.5
11N2210 4.1 1 4.1 4 4 45
11N2216 2.4 1.6 1.5 1.3 4 45

可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @ 1.8° [mm]
0.188 4.77 0.0128 0.3175 AL 0.0016
0.188 4.77 0.025 0.635 A 0.003175
0.188 4.77 0.05 1.27 D 0.00635
0.188 4.77 0.1 2.54 K 0.0127
0.188 4.77 0.2 5.08 R 0.0254
0.188 4.77 0.4 10.16 X 0.0508

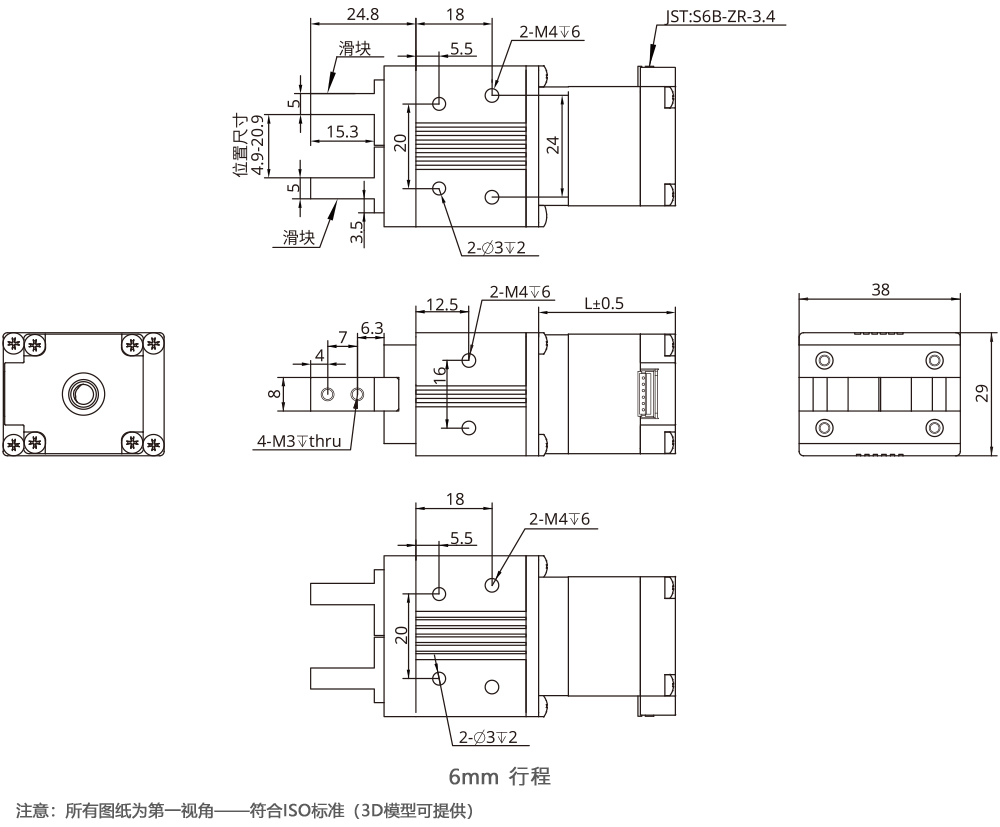

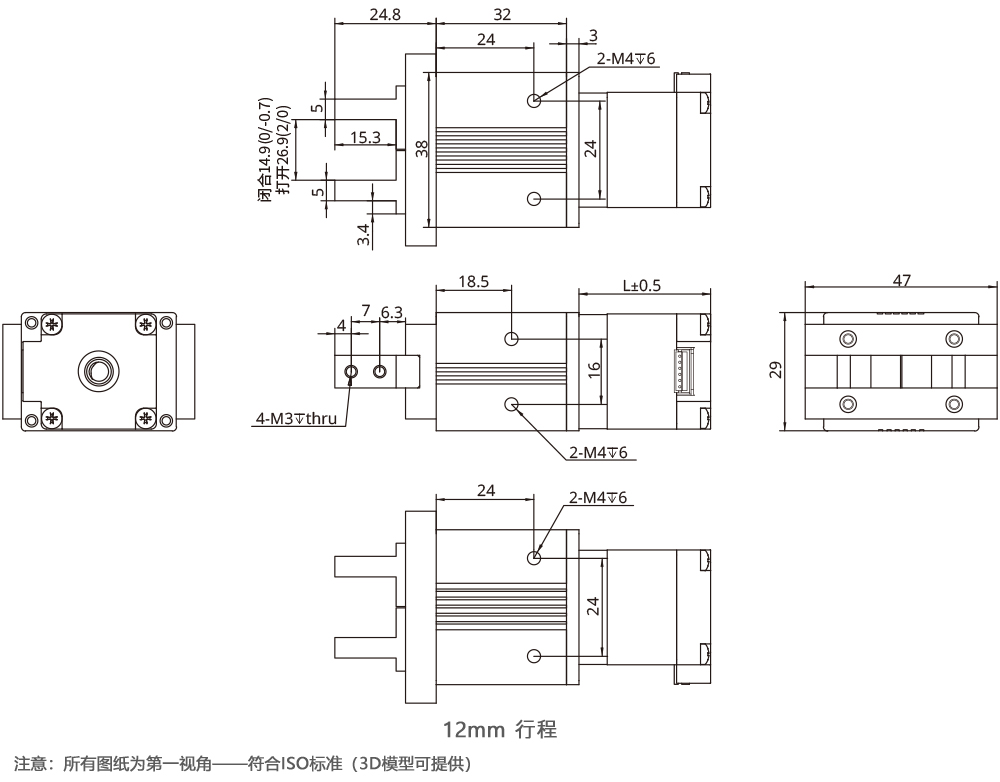

外形尺寸图
