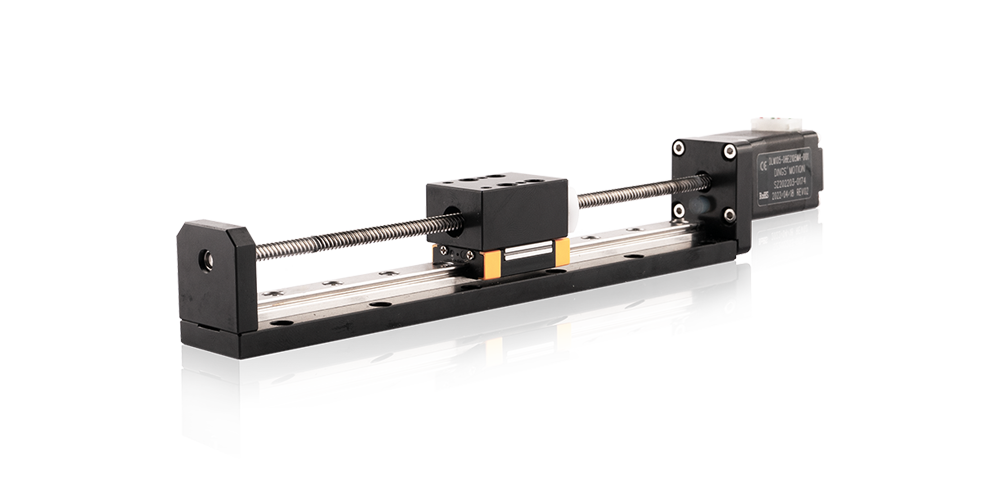

20mm 简易模组

基于我司平台产品高精度的丝杆电机, 自主设计开发的20mm简易直线模组, 产品结构紧凑牢靠, 精度良好, 可选行程, 导程多样性高, 定制化水平高, 可为客户提供集成式定制解决方案。

20mm简易模组

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 相电压[V] 相电流[A] 相电阻[Ω] 相电感[mH] 电机长度[mm] 引出线数
8E2105 2.5 0.5 5.1 1.5 27.2 4
8E2205 4.4 0.5 8.8 2.7 38.1 4

可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @ 1.8° [mm]
0.138 3.5 0.0118 0.3 AF 0.0015
0.138 3.5 0.024 0.6096 AA 0.003048
0.138 3.5 0.0394 1 AB 0.005
0.138 3.5 0.048 1.2192 B 0.006096
0.138 3.5 0.0787 2 G 0.01
0.138 3.5 0.1575 4 M 0.02
0.138 3.5 0.315 8 T 0.04
丝杆直径可根据客户需要定制,请联系我司销售工程师。

外形尺寸图

行程规格

In a mobile environment, you can move left and right to see the contents (tables).

尺寸A
(mm)
行程B
(mm)
60 20
80 40
100 60
120 80
140 100
160 120
190 150
240 200

更多行程规格,可联系我司销售工程师
