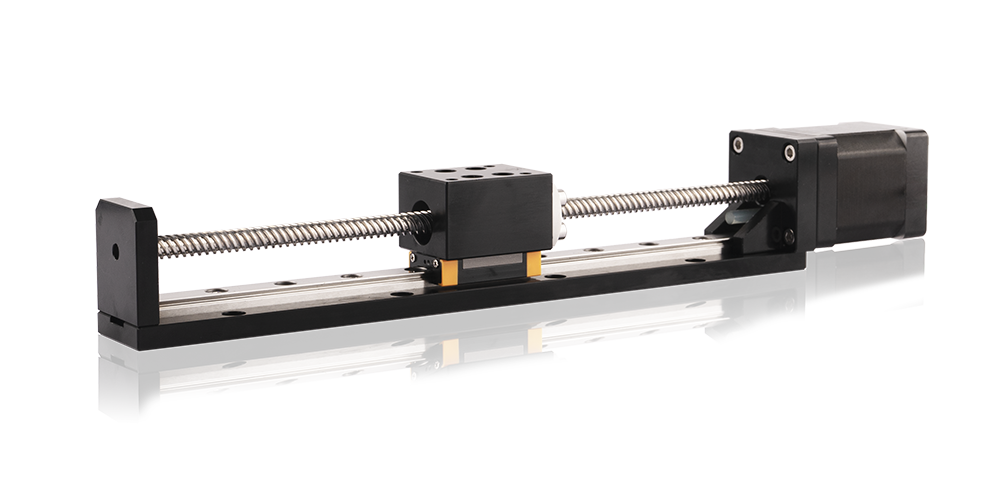

35mm 简易模组

基于我司平台产品高精度的丝杆电机, 自主设计开发的35mm简易直线模组, 产品结构紧凑牢靠, 精度良好, 可选行程, 导程多样性高, 定制化水平高, 可为客户提供集成式定制解决方案。

35mm简易模组

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 电压[V] 电流[A] 电阻[Ω] 电感[mH] 引线数量 机身长度[mm]
14E2105 6.6 0.5 13.2 14 4 33.6
14E2110 3.5 1 3.5 3.6 4 33.6
14E2115 2.7 1.5 1.8 1.9 4 33.6
14E2205 12 0.5 24 29 4 45.6
14E2210 6 1 6 7.2 4 45.6
14E2215 4 1.5 2.7 3.2 4 45.6

可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @ 1.8° [mm]
0.25 6.35 0.024 0.6096 AA 0.003048
0.25 6.35 0.0394 1 AB 0.005
0.25 6.35 0.048 1.2192 B 0.006096
0.25 6.35 0.05 1.27 D 0.00635
0.25 6.35 0.0625 1.5875 F 0.0079
0.25 6.35 0.096 2.4384 J 0.0122
0.25 6.35 0.1 2.54 K 0.0127
0.25 6.35 0.125 3.175 L 0.0159
0.25 6.35 0.192 4.8768 Q 0.024
0.25 6.35 0.2 5.08 R 0.0254
0.25 6.35 0.25 6.35 S 0.0318
0.25 6.35 0.333 8.4667 U 0.0423
0.25 6.35 0.384 9.7536 W 0.0488
0.25 6.35 0.5 12.7 Y 0.0635
0.25 6.35 1 25.4 Z 0.127
0.31 8 0.1575 4 M 0.02
0.31 8 0.315 8 T 0.04
0.31 8 0.0787 2 G 0.01
丝杆直径可根据客户需要定制,请联系我司销售工程师。

外形尺寸图

行程规格

In a mobile environment, you can move left and right to see the contents (tables).

尺寸A
(mm)
行程B
(mm)
118 50
168 100
218 150
268 200
318 250
368 300
418 350
468 400
518 450
568 500

更多行程规格,可联系我司销售工程师
