16系列空心杯(无槽无刷)

16mm空心杯电机，经过优化设计，确保提供最佳的性价比。
由于没有齿槽将就以及其结构紧凑，我们能得到更平稳的高低速支行、更精准的控制以及更高的效率和功率密度。
广泛应用于智能家电、医疗泵、手术器械等领域。

电机规格参数
电机外形图
力矩转速曲线
选购配件

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机型号		16ZWWC24-1SZ	16ZWWC40					16ZWWC56-5SZ
极对数	-	1	1	1	1	1	1	1
相电阻	Ω	2.408	0.63	1.31	1.85	3.15	0.3196	0.4971
相电感	mH	0.067	0.033	0.045	0.096	0.2	0.014	0.033
绕组联接方式	-	三角形	星型	星型	星型	星型	三角形	星型
绝缘等级	-	B	B	B	B	B	B	B
工作制	-	S2	S2	S2	S2	S2	S2	S2
反馈方式	-	霍尔元件	霍尔元件	霍尔元件	霍尔元件	霍尔元件	霍尔元件	霍尔元件
换相角度	-	120°	120°	120°	120°	120°	120°	120°
绝缘强度（耐压）	-	500VAC/1KHz/ 1mA/1s	500VAC/1KHz/ 1mA/1s	500VAC/1KHz/ 1mA/1s	500VAC/1KHz/ 1mA/1s	500VAC/1KHz/ 1mA/1s	500VAC/1KHz/ 1mA/1s	500VAC/1KHz/ 1mA/1s
绝缘电阻	-	100MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100MΩ/500VDC	100MΩ/500VDC
重量	g	26.5	47	47	47	47	47	63
额定电压	V	12	18	24	36	48	12	24
额定功率	W	10.8	33	39	39	39	27.26	73.5
额定转矩	mN·m	3.2	7.4	7.4	7.5	7.4	7.5	14.6
额定速度	RPM	32300	44000	51300	50000	50000	34700	48100
额定电流	A	1.21	2.19	1.96	1.32	0.95	3	3.81
空载转速	RPM	44000	50000	58000	56000	56000	40000	54000
空载电流	A	0.35	0.31	0.22	0.15	0.12	0.4	0.5
电机效率	%	75.5	85	84	82.4	84.92	81.4	87.1
噪声（环境噪声20dB,测试距离1m）	dB	＜50	＜50	＜50	＜50	＜50	＜50	＜50
机壳-环境热阻(空载)	K/W	-	1.22	1.33	1.47	1.07	-	-
电机热时间常数(空载)	S	-	420	450	480	390	-	-
环境温度	℃	22.3	22.3	22.3	22.3	22.3	22.3	22.3
最大绕组温度(空载)	℃	-	63	75	80	63.8	-	-
转矩常数	mN·m/A	2.6	3.38	3.78	5.66	7.75	2.86	4.24
反电动势常数-峰值	V/Krpm	0.38	0.5	0.56	0.84	1.15	0.42	0.62
反电动势常数-有效值	V/Krpm	0.27	0.35	0.4	0.59	0.81	0.3	0.44
峰值转矩	mN·m	9	96.65	69.21	110.19	118.13	53	140
峰值电流	A	4.9	29	18	19	15	19	39
转动惯量	g·cm²	0.3	0.583	0.583	0.583	0.583	0.58	0.8
机械时间常数	ms	10.69	3.21	5.35	3.36	3.06	2.28	2.21
端盖	-	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢
轴承	-	深沟球	深沟球	深沟球	深沟球	深沟球	深沟球	深沟球
磁体	-	烧结NdFeB	烧结NdFeB	烧结NdFeB	烧结NdFeB	烧结NdFeB	烧结NdFeB	烧结NdFeB
转轴	-	碳钢	碳钢	碳钢	碳钢	碳钢	碳钢	碳钢

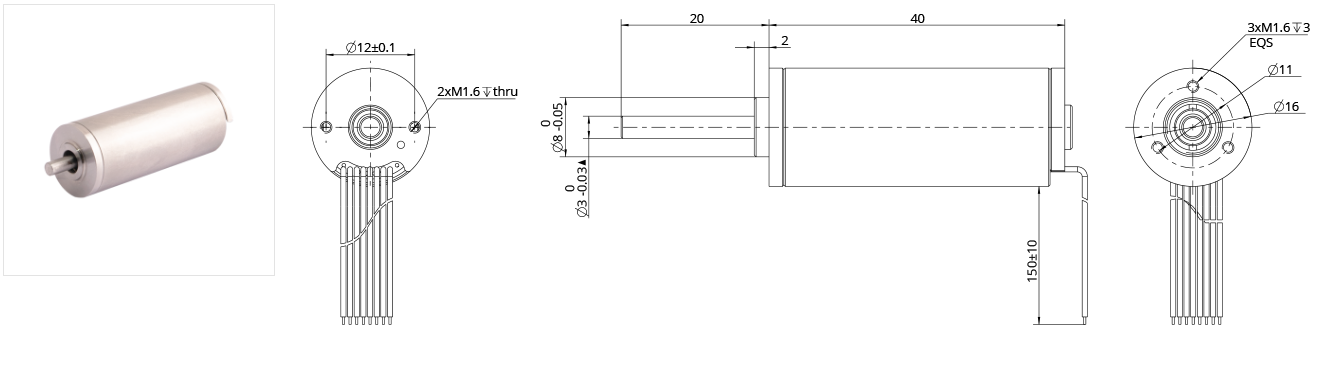

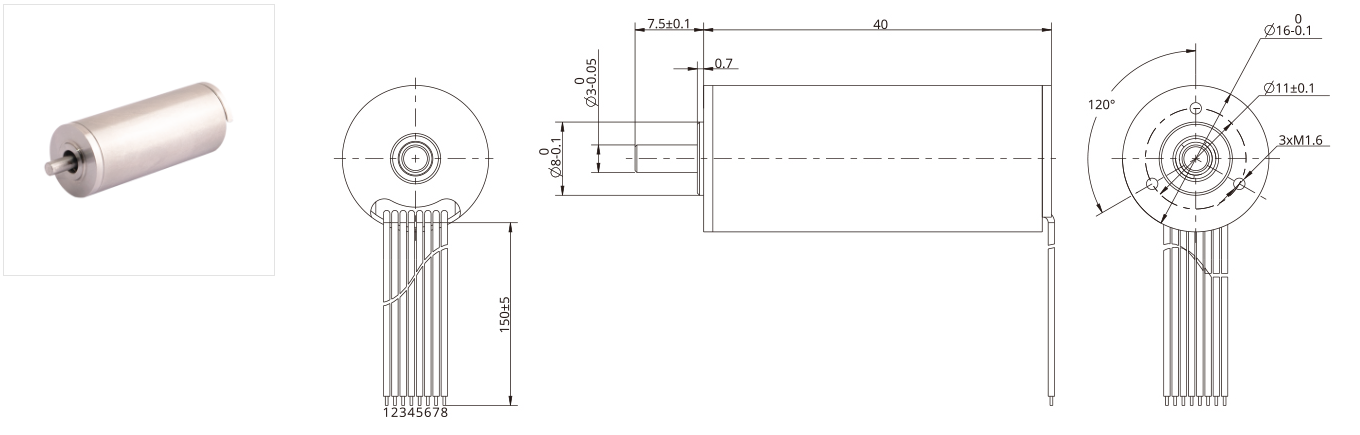

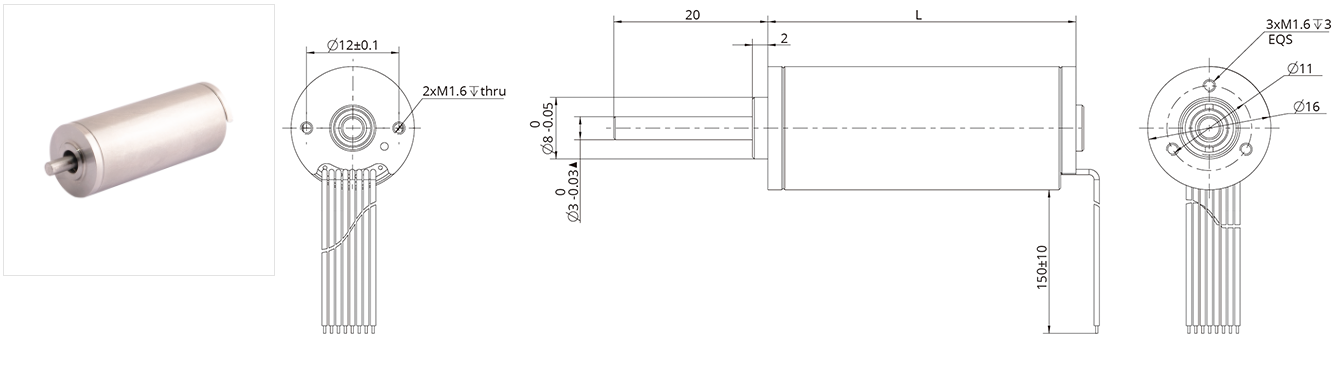

电机外形图

16 系列

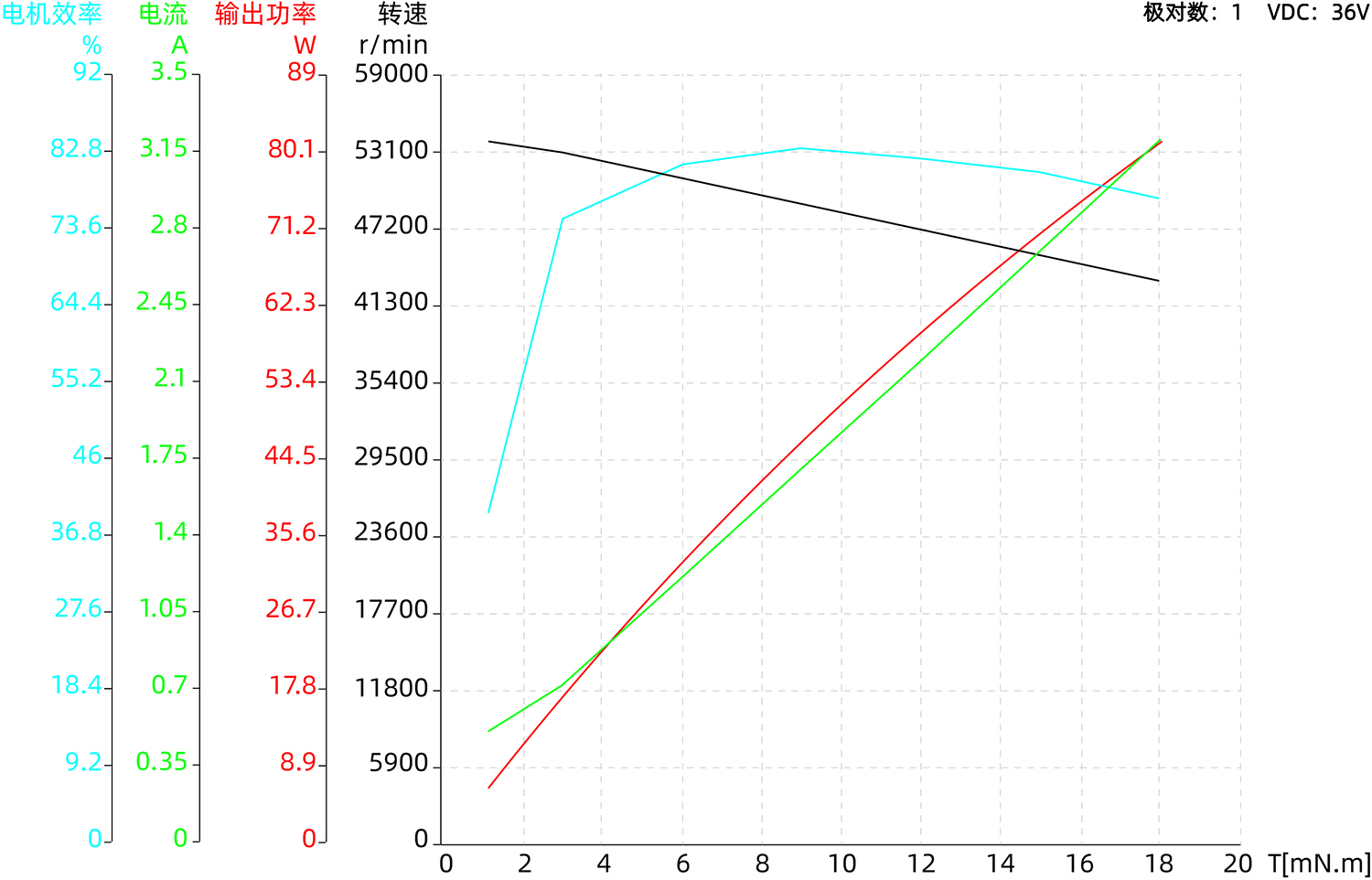

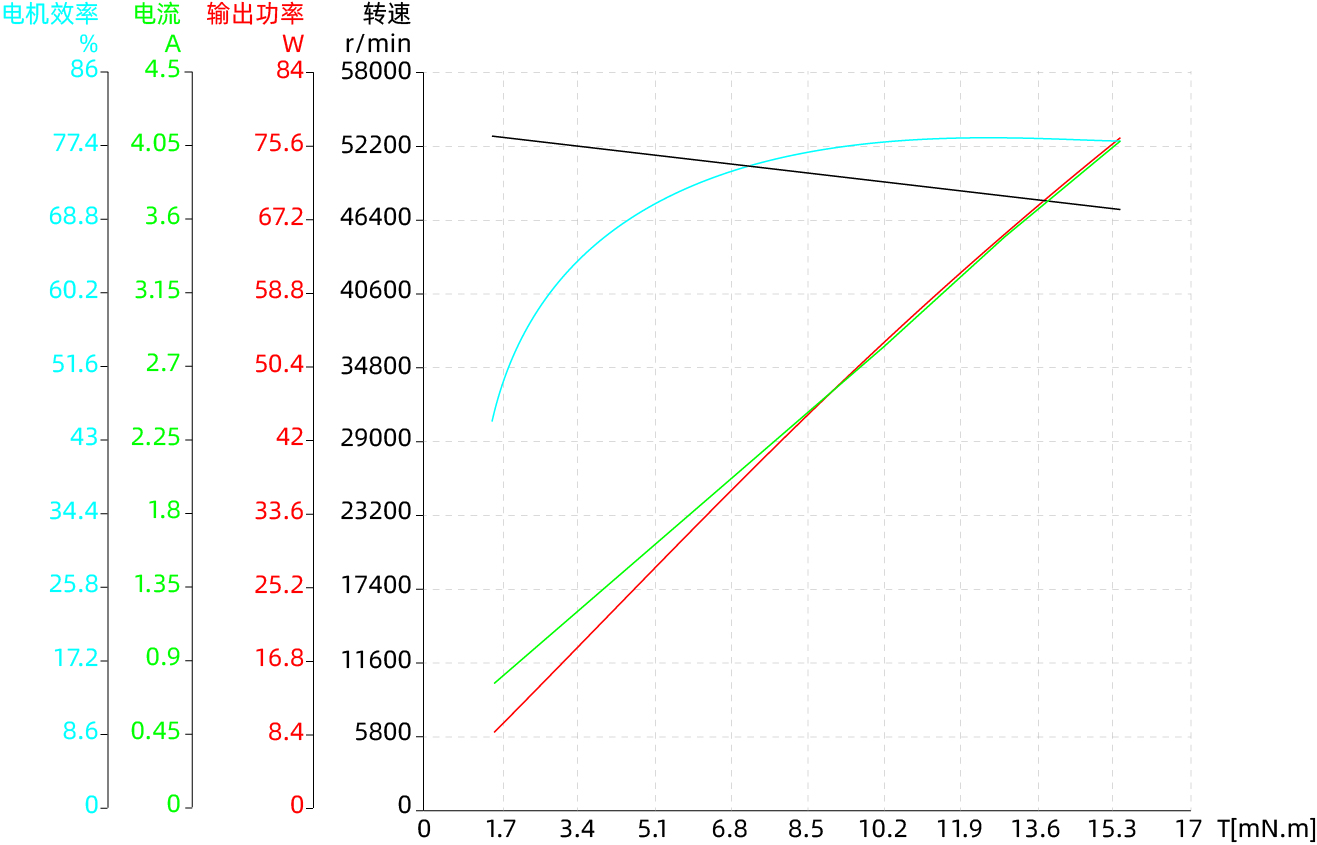

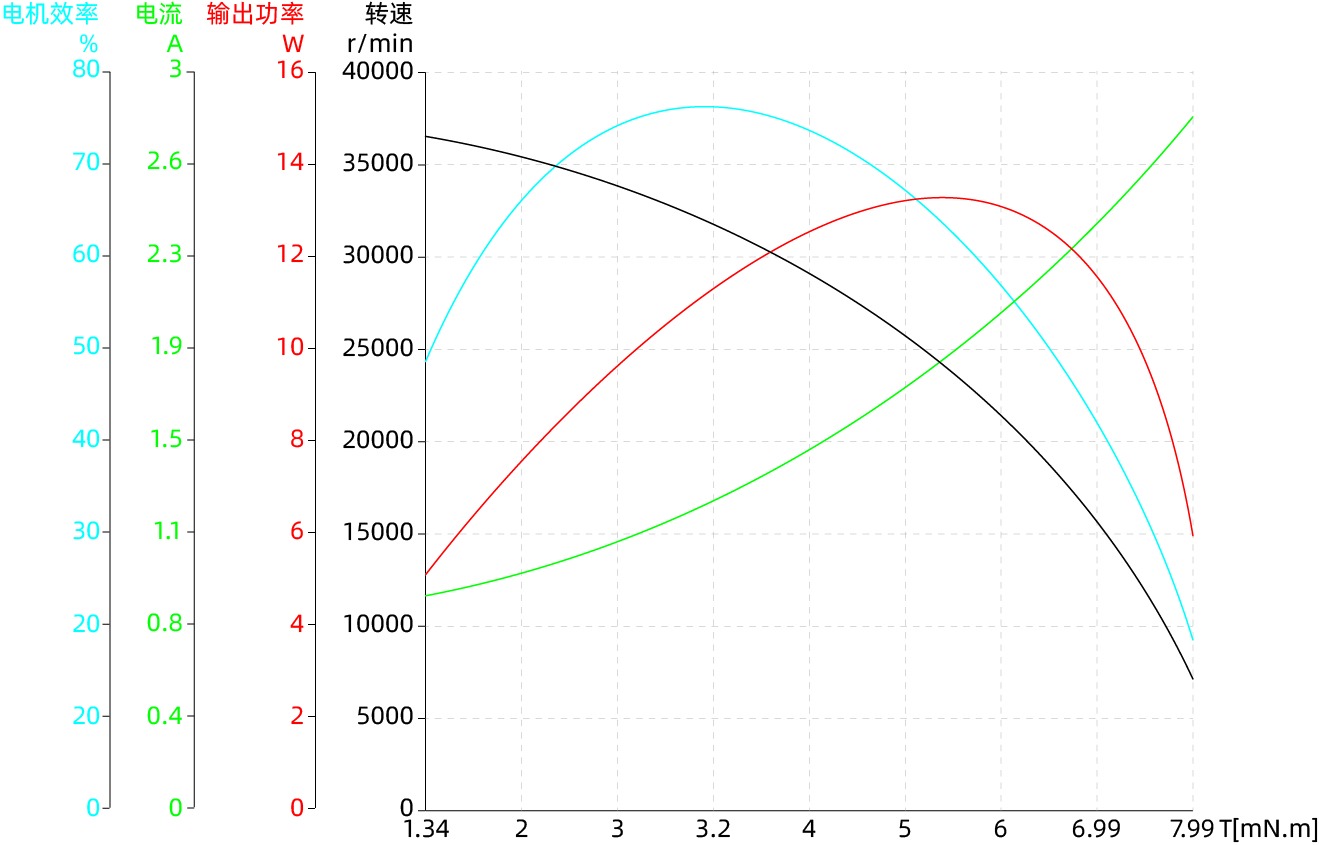

力矩转速曲线

选购配件

精密行星齿轮箱

In a mobile environment, you can move left and right to see the contents (tables).

级数	-	1级	2级	3级	4级
减速比	X : 1	3.9,5.3	16,21,28	62,83,111,150	243,326,439,546,590,794
齿轮箱背隙	°	1	1.2	1.3	1.4
最大连续输出功率	W	6.5	3.2	1.6	0.6
最大瞬时输出功率	W	8	4	2	0.75
最大连续输入转速	RPM	12000	14000	14000	14000
最大瞬时输入转速	RPM	15000	18000	18000	18000
最大连续扭矩	Nm	0.2	0.25	0.35	0.45
最大瞬时扭矩	Nm	0.25	0.35	0.45	0.55
最大效率	%	90	80	75	65
齿轮箱重量参考值	g	25	31	37	42
齿轮箱长度L	mm	18.7	25.5	30.2	42
