28系列空心杯(无槽无刷)

28mm空心杯电机，经过优化设计，确保提供最佳的性价比。
由于没有齿槽将就以及其结构紧凑，我们能得到更平稳的高低速支行、更精准的控制以及更高的效率和功率密度。
广泛应用于智能家电、医疗泵、手术器械等领域。

28系列空心杯(无槽无刷)

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机型号 - 28ZWWC52
极对数 - 1 1 1 1 2
相电阻 Ω 0.52 1.7 4.3 6.6 1.6
相电感 mH 0.0495 0.178 0.42 0.77 0.13
绕组联接方式 - 星型 星型 星型 星型 星型
绝缘等级 - B B B B B
工作制 - S2 S2 S2 S2 S2
反馈方式 - 霍尔元件 霍尔元件 霍尔元件 霍尔元件 霍尔元件
换相角度 - 120° 120° 120° 120° 120°
绝缘强度（耐压） - 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s
绝缘电阻 - 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC
重量 g 170 170 170 170 170
额定电压 V 12 24 36 48 24
额定功率 W 30 34 35 35 37
额定转矩 mN·m 32 32 32 34 50
额定速度 RPM 6970 8430 8370 8340 7000
额定电流 A 3.13 1.69 1.17 0.86 2
空载转速 RPM 9270 9680 9500 9400 8500
空载电流 A 0.2 0.11 0.084 0.061 0.12
电机效率 % 80 84 83 85 81.5
噪声
（环境噪声20dB,测试距离1m）		 dB ＜50 ＜50 ＜50 ＜50 ＜50
机壳-环境热阻(空载) K/W 0.67 0.69 0.73 0.64 0.7
电机热时间常数(空载) S 1200 1200 1080 1100 880
环境温度 ℃ 23 24 27 25 21.2
最大绕组温度(空载) ℃ 43.2 47.3 52.5 47.4 46.7
转矩常数 mN·m/A 10.24 18.97 27.32 39.63 25
反电动势常数-峰值 V/Krpm 1.52 2.81 4.04 5.87 3.7
反电动势常数-有效值 V/Krpm 1.07 1.99 2.86 4.15 2.62
峰值转矩 mN·m 236.31 267.87 228.72 288.25 375
峰值电流 A 23 14 8 7 15
转动惯量 g·cm² 10.2 10.2 10.2 10.2 10.2
机械时间常数 ms 5.06 4.82 5.88 4.29 2.61
端盖 - 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢
轴承 - 深沟球 深沟球 深沟球 深沟球 深沟球
磁体 - 烧结NdFeB 烧结NdFeB 烧结NdFeB 烧结NdFeB 烧结NdFeB
转轴 - 碳钢 碳钢 碳钢 碳钢 碳钢

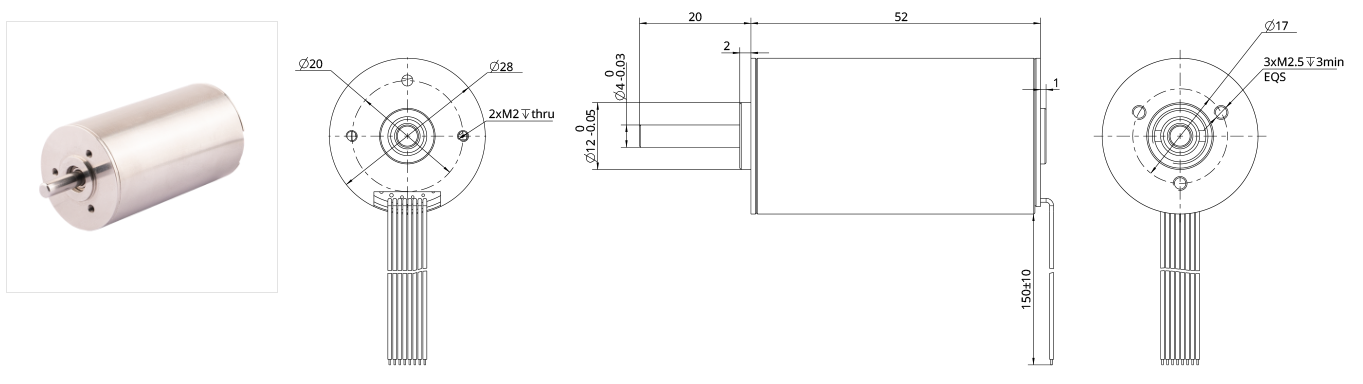

电机外形图

28ZWWC52

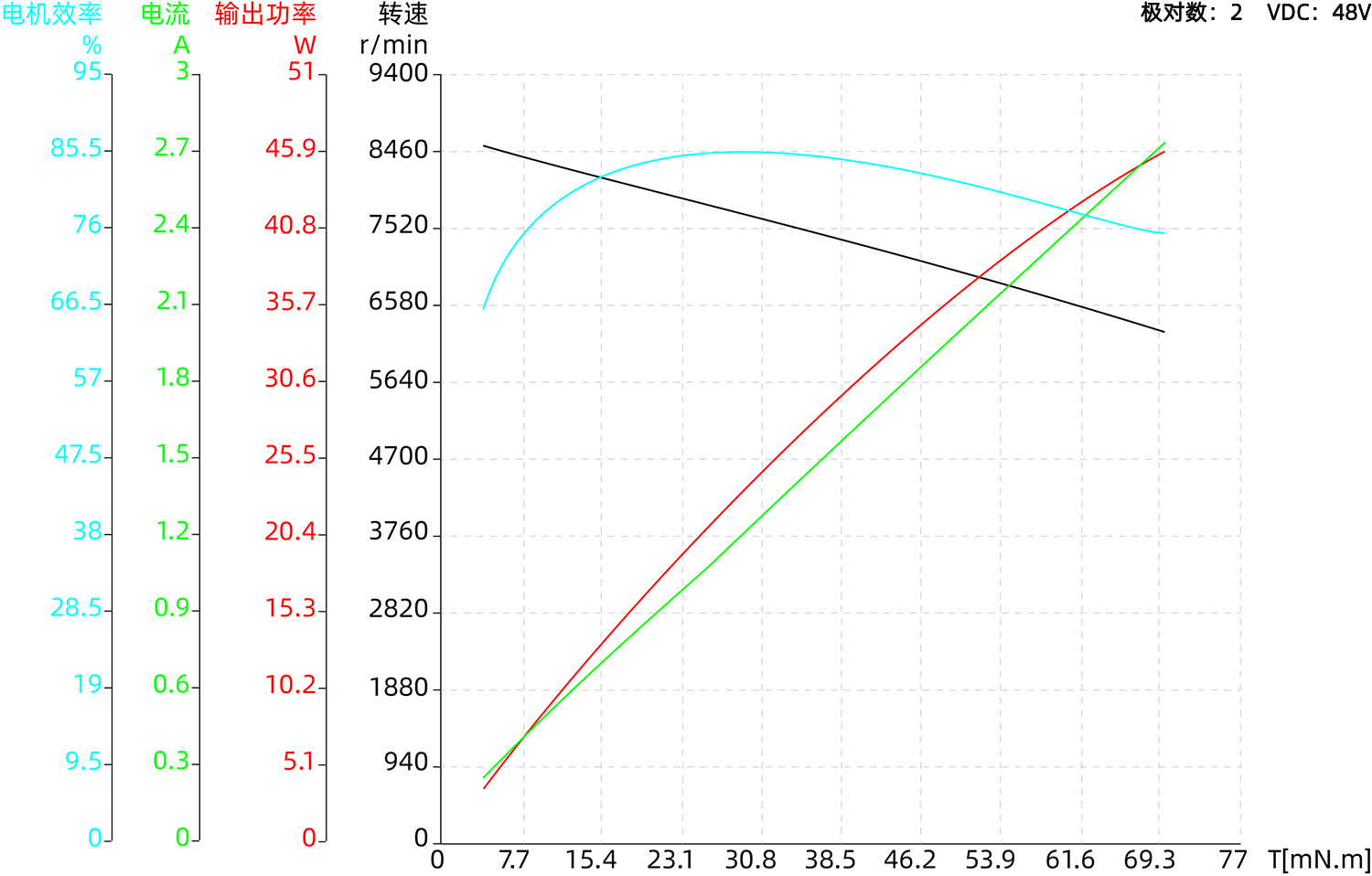

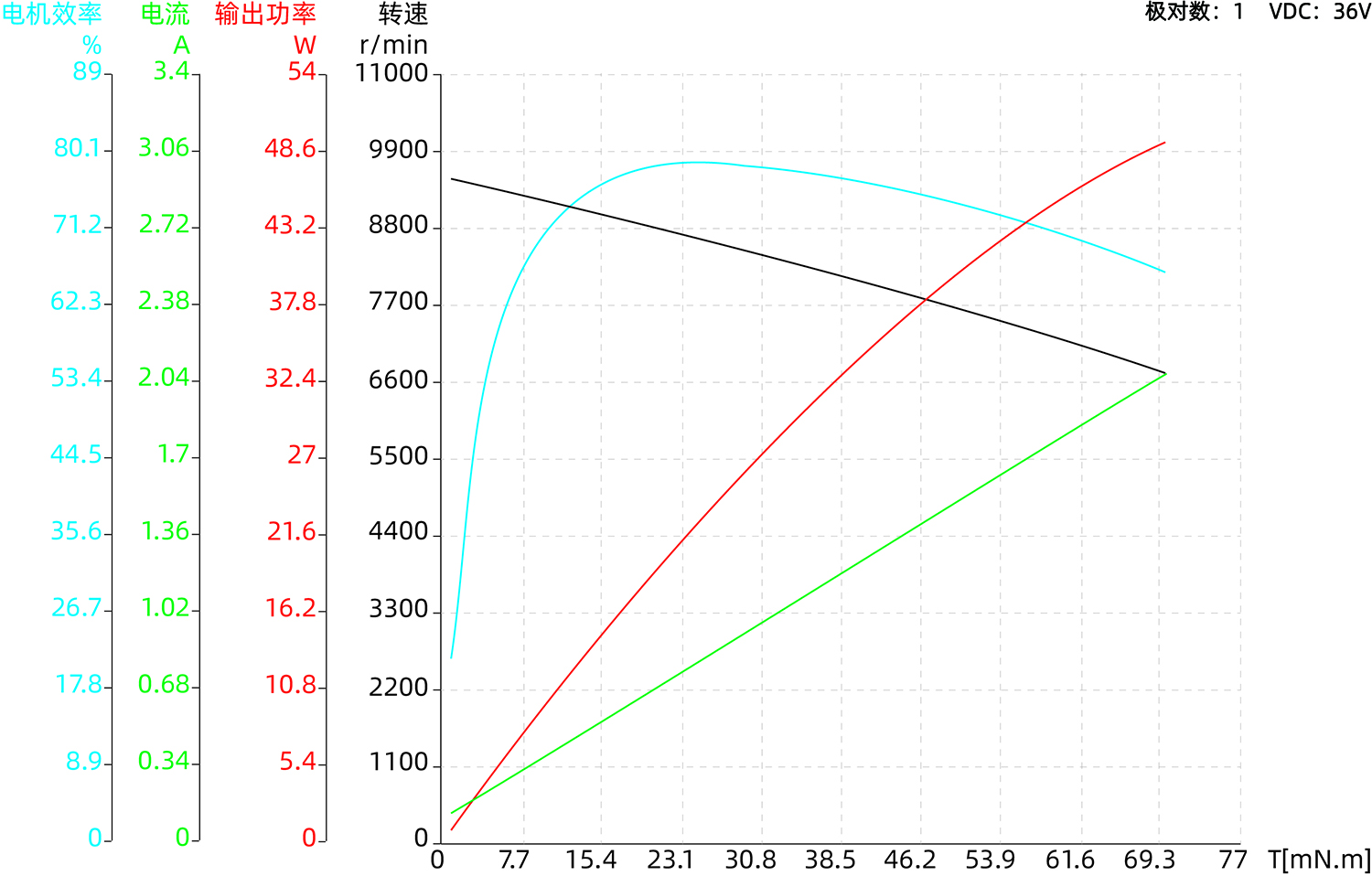

力矩转速曲线

两极
四极

选购配件

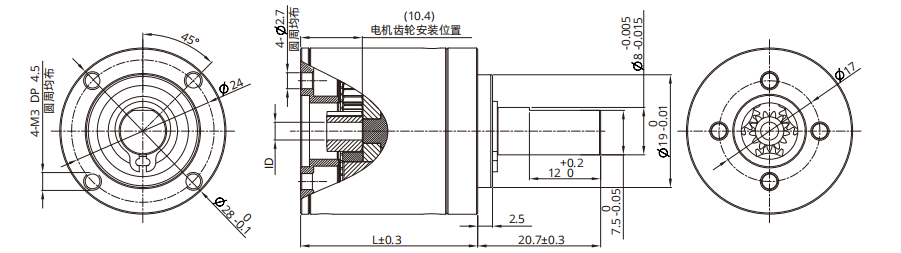

精密行星齿轮箱

In a mobile environment, you can move left and right to see the contents (tables).

级数 - 1级 2级 3级 4级
总速比 X : 1 3.9,5.3,6.6 16,21,26,28,35 62,83,103,111,138,150,172,186,231 243,326,406,439,546,590,679,734,794
最大连续转矩 N.m 1.25 2.9 5 5
最大连续输出功率 W 100 50 25 22
最大连续输入转速 rpm 6000 7000 8000 8000
最大轴向载荷（动态） N 110 110 110 110
最大径向载荷（距法兰5mm） N 160 180 180 180
最大效率 % 90 81 74 65
最大平均背隙 ° 0.55 0.7 0.9 1
齿轮箱长度L mm 24.2 36.9 43.5 50.2
重量 g 103 150 174 198
