36系列空心杯电机

36mm空心杯电机，经过优化设计，确保提供最佳的性价比。
由于没有齿槽将就以及其结构紧凑，我们能得到更平稳的高低速支行、更精准的控制以及更高的效率和功率密度
广泛应用于智能家电、医疗泵、手术器械等领域。

Size 34 [86mm] Hybrid Stepper Linear Actuators images

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机型号 - 36ZWWC60
极对数 - 1 1 1 1 2
相电阻 Ω 0.6 0.68 1.45 2.1 0.41
相电感 mH 0.08 0.1 0.19 0.27 0.042
绕组联接方式 - 星型 星型 星型 星型 星型
绝缘等级 - B B B B B
工作制 - S2 S2 S2 S2 S2
反馈方式 - 霍尔元件 霍尔元件 霍尔元件 霍尔元件 霍尔元件
换相角度 - 120° 120° 120° 120° 120°
绝缘强度（耐压） - 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s
绝缘电阻 - 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC
重量 g 270 270 270 270 270
额定电压 V 18 24 36 48 24
额定功率 W 68 69 74 85 85
额定转矩 mN·m 70 70 70 70 100
额定速度 RPM 7340 9345 10000 11700 8100
额定电流 A 4.97 3.78 2.59 2.21 4.8
空载转速 RPM 10000 11000 11500 13000 10300
空载电流 A 0.37 0.37 0.22 0.2 0.36
电机效率 % 76 76 79.5 80 84.4
噪声
（环境噪声20dB,测试距离1m）		 dB ＜50 ＜50 ＜50 ＜50 ＜50
机壳-环境热阻(空载) K/W 0.42 0.43 0.44 0.36 0.58
电机热时间常数(空载) S 1350 1350 2700 1080 1330
环境温度 ℃ 21.1 23.1 20.1 20.4 19.5
最大绕组温度(空载) ℃ 49.4 52.9 52.8 50.8 69.3
转矩常数 mN·m/A 14.08 18.50 27.07 31.62 20.83
反电动势常数-峰值 V/Krpm 2.09 2.74 4.01 4.68 3.08
反电动势常数-有效值 V/Krpm 1.47 1.94 2.83 3.31 2.18
峰值转矩 mN·m 422.47 653.09 672.16 722.82 1219.51
峰值电流 A 30 35 25 23 59
转动惯量 g·cm² 39 39 39 39 39
机械时间常数 ms 11.80 7.75 7.72 8.19 3.68
端盖 - 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢
轴承 - 深沟球 深沟球 深沟球 深沟球 深沟球
磁体 - 烧结NdFeB 烧结NdFeB 烧结NdFeB 烧结NdFeB 烧结NdFeB
转轴 - 碳钢 碳钢 碳钢 碳钢 碳钢

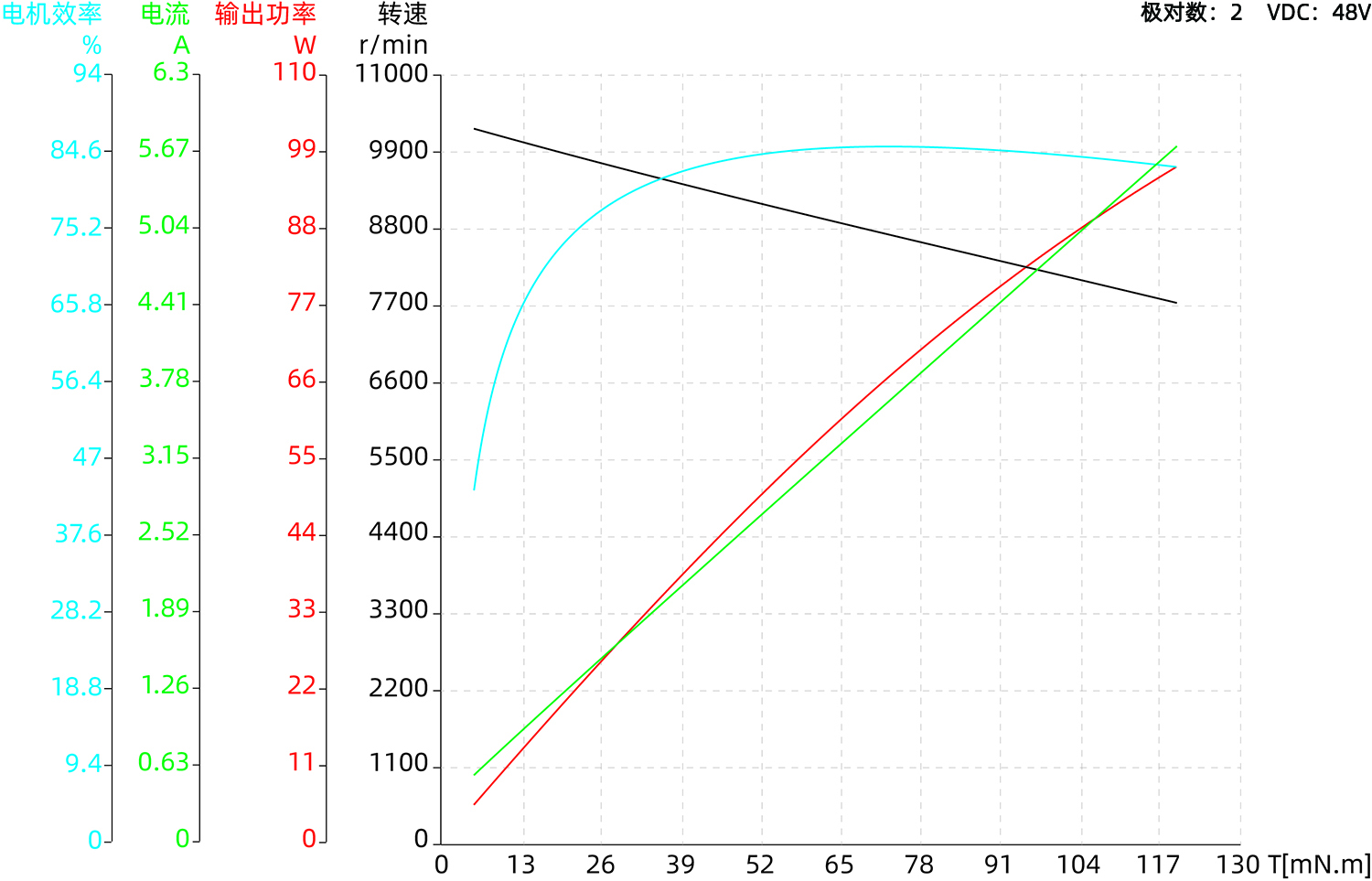

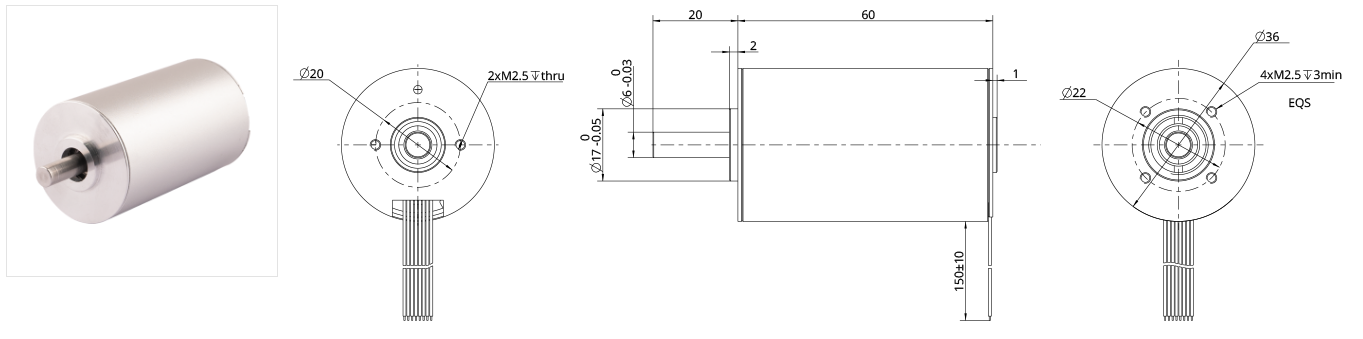

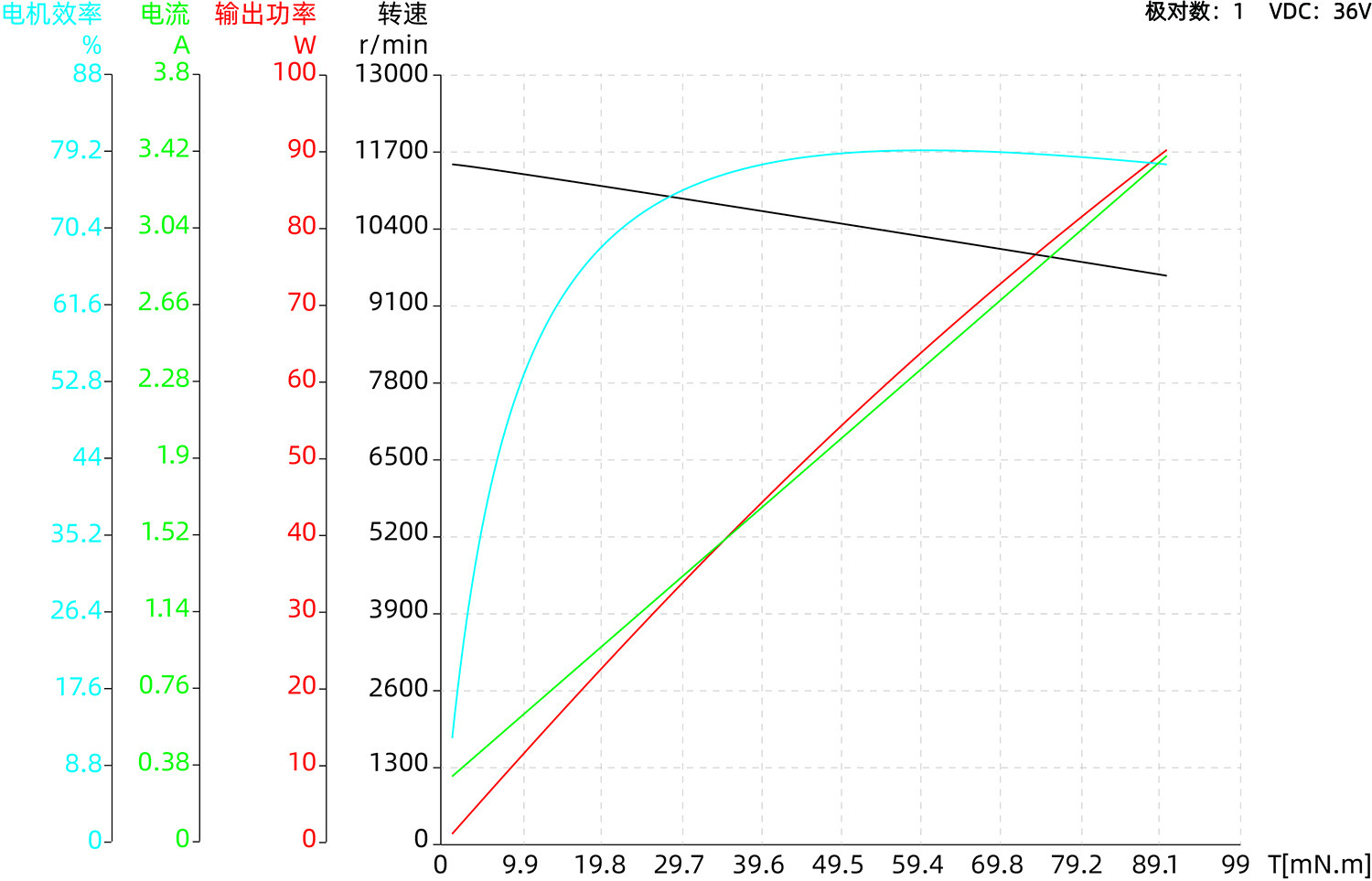

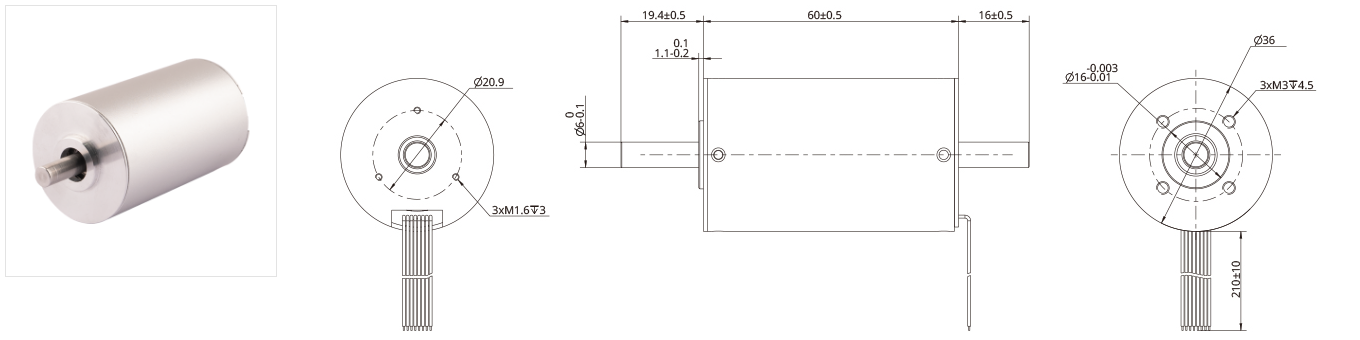

电机外形图

36ZWWC60

选购配件

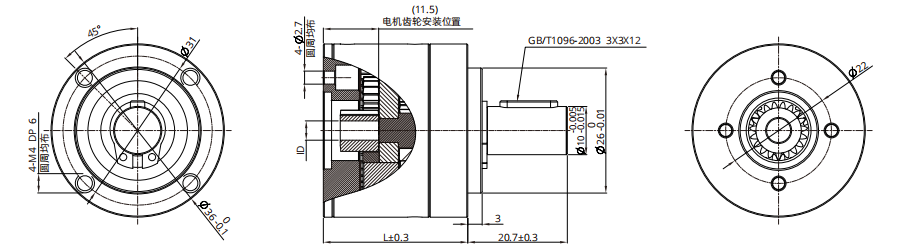

精密行星齿轮箱


In a mobile environment, you can move left and right to see the contents (tables).

级数 - 1级 2级 3级 4级
总速比 X : 1 3.947 5.308 16 21 26 28 35 62 83 103 111 138
150 172 186 231		 243 326 406 439 546 590 679 734
794 913 987 1135 1227 1526
最大连续转矩 N.m 3.3 9 11 12
最大连续输出功率 W 220 130 60 40
最大连续输入转速 rpm 5000 6000 7000 7000
最大效率 % 90 80 75 65
最大背隙 ° 0.5 0.6 0.6 0.6
电机齿轮孔径(ID) mm Φ4 Φ5 Φ4 Φ5 Φ3 Φ4 Φ5 Φ3 Φ4 Φ5
齿轮箱长L mm 30 44.7 51.3 58
重量 g 212 304 343 381
