42系列空心杯电机

42mm空心杯电机，经过优化设计，确保提供最佳的性价比。
由于没有齿槽将就以及其结构紧凑，我们能得到更平稳的高低速支行、更精准的控制以及更高的效率和功率密度。
广泛应用于智能家电、医疗泵、手术器械等领域。

Size 34 [86mm] Hybrid Stepper Linear Actuators images

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机型号   42ZWWC80
极对数 - 1 1 1 1 2
相电阻 Ω 0.4 0.45 0.6 0.95 0.22
相电感 mH 0.085 0.14 0.14 0.23 0.035
绕组联接方式 - 星型 星型 星型 星型 星型
绝缘等级 - B B B B B
工作制 - S2 S2 S2 S2 S2
反馈方式 - 霍尔元件 霍尔元件 霍尔元件 霍尔元件 霍尔元件
换相角度 - 120° 120° 120° 120° 120°
绝缘强度（耐压） - 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s
绝缘电阻 - 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC
重量 g 500 500 500 500 500
额定电压 V 18 24 36 48 24
额定功率 W 66 80 100 160 102
额定转矩 mN·m 90 90 90 120 180
额定速度 RPM 6678 8346 11619 12200 5400
额定电流 A 4.89 4.17 3.47 4.17 5.7
空载转速 RPM 9000 11000 13000 13800 6800
空载电流 A 0.6 0.69 0.6 0.58 0.42
电机效率 % 75 80 80 80 87.9
噪声
（环境噪声20dB,测试距离1m）		 dB ＜50 ＜50 ＜50 ＜50 ＜50
机壳-环境热阻(空载) K/W 0.43 0.50 0.67 0.26 0.41
电机热时间常数(空载) S 900 1620 2040 2040 1340
环境温度 ℃ 23.1 23.5 23 23 22.6
最大绕组温度(空载) ℃ 51.5 63.7 90 90 72.1
转矩常数 mN·m/A 18.41 21.6 25.92 28.8 31.58
反电动势常数-峰值 V/Krpm 2.73 3.20 3.84 4.26 4.68
反电动势常数-有效值 V/Krpm 1.93 2.26 2.71 3.02 3.31
峰值转矩 mN·m 828.41 1152 1555.2 1455.16 3444.98
峰值电流 A 45 53 60 51 109
转动惯量 g·cm² 96.3 96.3 96.3 96.3 96.3
机械时间常数 ms 11.37 9.29 8.60 11.03 2.12
端盖 - 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢
轴承 - 深沟球 深沟球 深沟球 深沟球 深沟球
磁体 - 烧结NdFeB 烧结NdFeB 烧结NdFeB 烧结NdFeB 烧结NdFeB
转轴 - 碳钢 碳钢 碳钢 碳钢 碳钢

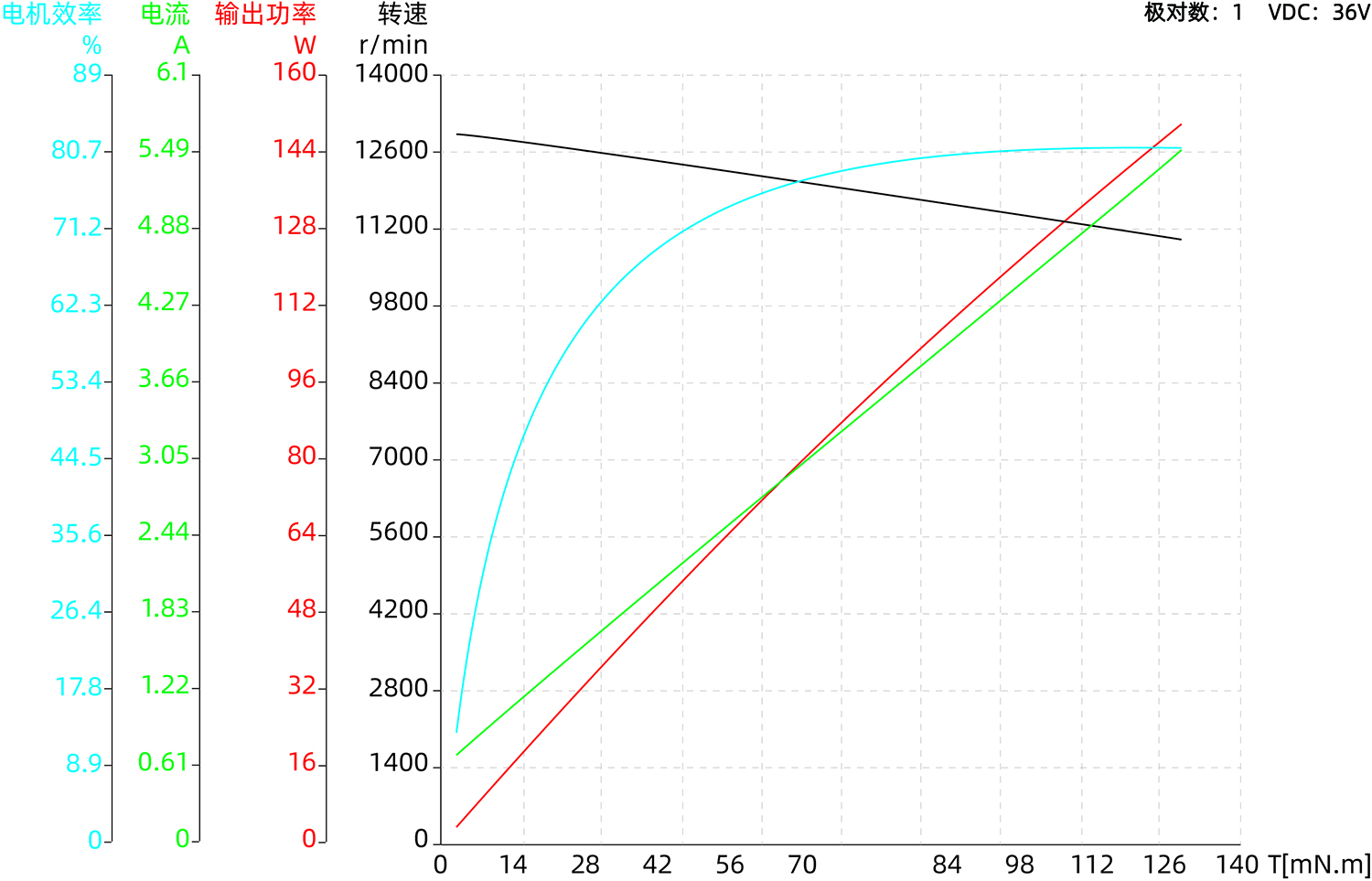

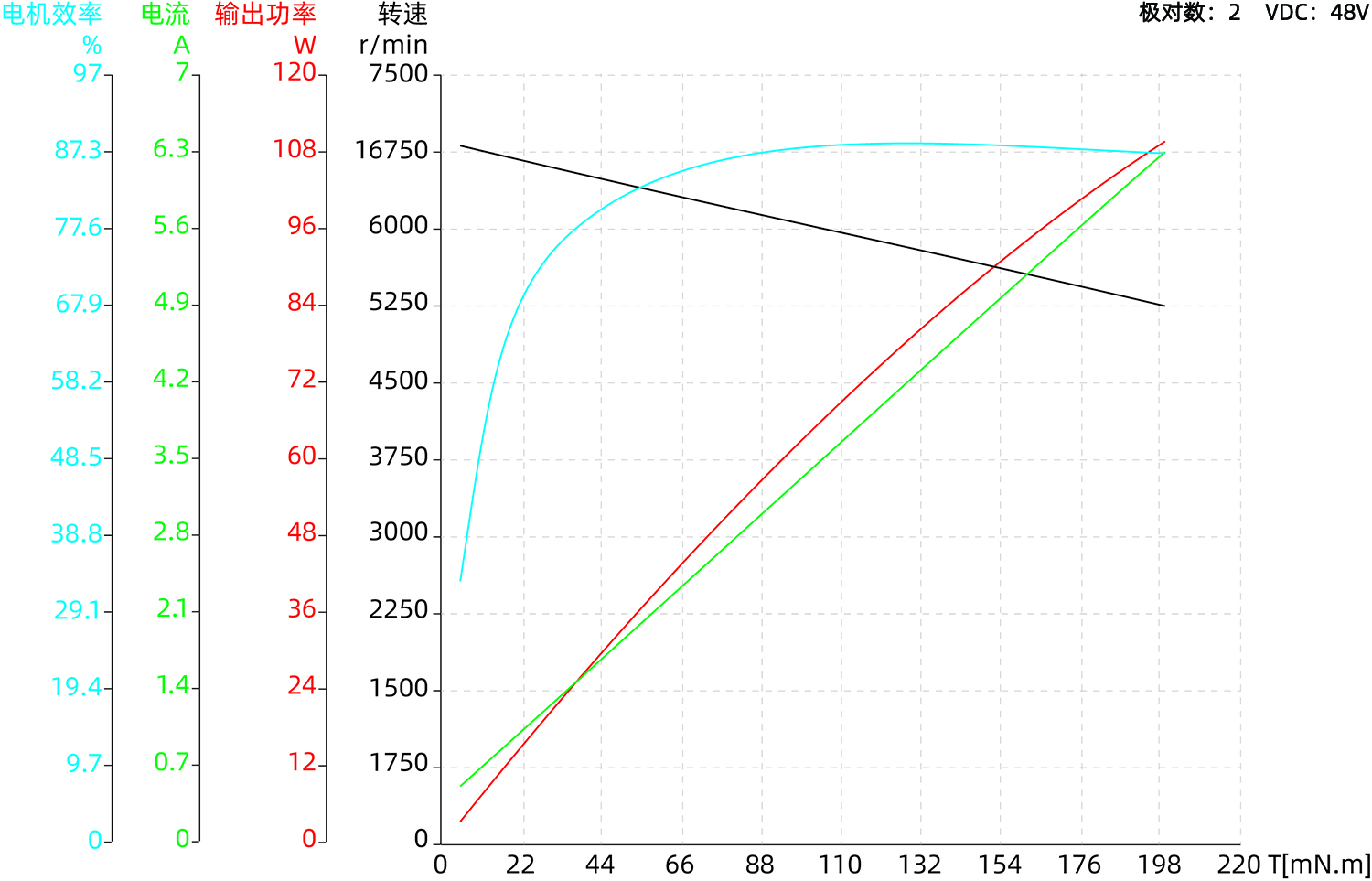

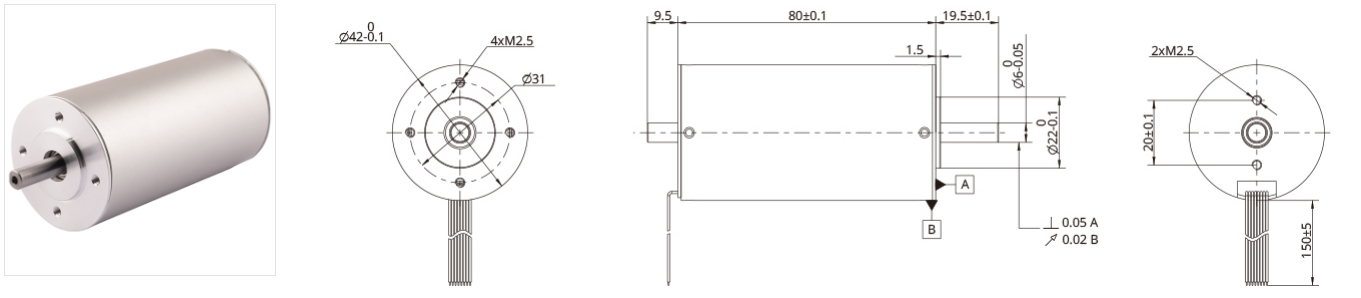

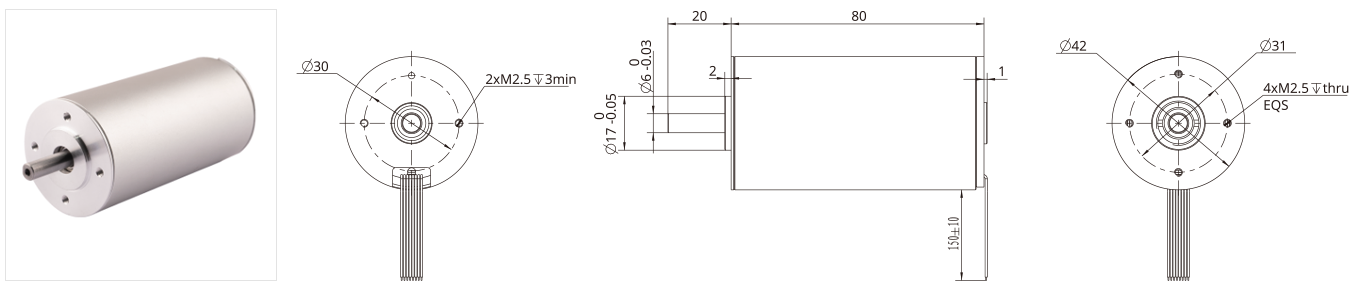

电机外形图

42ZWWC80

选购配件

精密行星齿轮箱


In a mobile environment, you can move left and right to see the contents (tables).

级数 - 1级 2级 3级 4级
总速比 X : 1 3.947 5.308 16 21 26 28 35 62 83 103 111 138
150 172 186 231		 243 326 406 439 546 590 679 734
794 913 987 1135 1227 1526
最大连续转矩 N.m 5 14 17 25
最大连续输出功率 W 630 300 100 40
最大连续输入转速 rpm 6000 7000 7000 7000
最大效率 % 90 80 75 65
最大背隙 ° 0.4 0.5 0.5 0.6
电机齿轮孔径(ID) mm Φ5 Φ6 Φ5 Φ6 Φ3 Φ5 Φ6 Φ3 Φ5 Φ6
齿轮箱长L mm 36.1 54.9 63.6 72.4
重量 g 352 513 584 652
