28系列直流无刷电机

28系列直流无刷电机

性能

电机型号 - 28ZWC58L-1
极对数 - 2
相电阻 Ω 0.676
相电感 mH 0.2
绕组连接方式 - 星型
绝缘等级 - B
工作制 - S2
反馈方式 - 霍尔元件
换相角度 - 120°
绝缘强度(耐压) - 500VAC/1KHz/1mA/1s
绝缘电阻 - 100 MOhm 20C
重量 g 300
额定电压 V 24
额定功率 W 52.4
额定转矩 N·m 0.05
额定速度 RPM 10000
额定电流 A 3
空载转速 RPM 12000
空载电流 A 0.5
电机效率 % 77
静止转矩 mN.m 12.8
噪声(环境噪声20dB,测试距离1m) dB <50
机壳-环境热阻 K/W 0.38
环境温度 25
最大绕组温度 75
转矩常数 N·m/A 0.017
反电动势常数-有效值 V/Krpm 1.78
峰值转矩 N·m 0.15
峰值电流 A 9
转动惯量 Kg·cm² 0.011

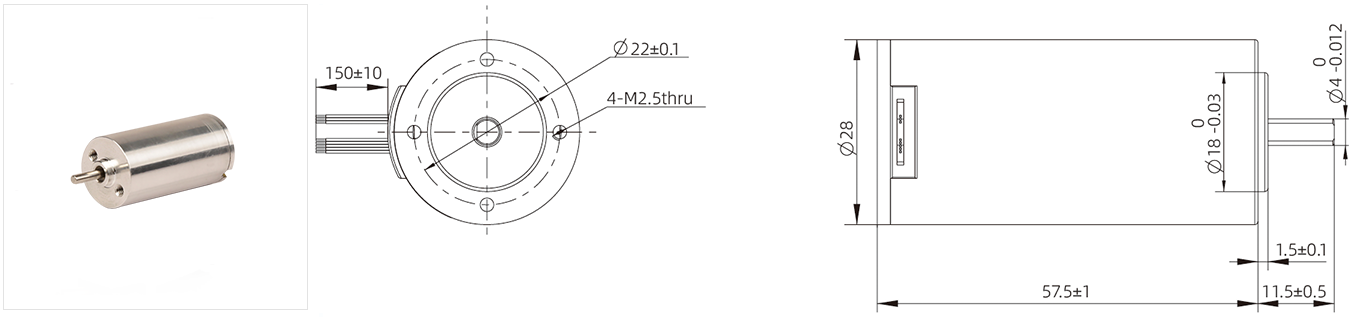

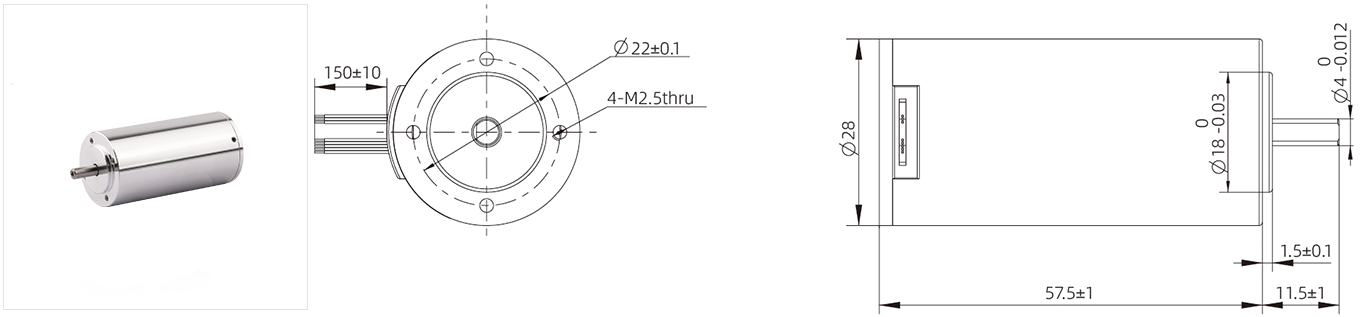

外形尺寸图

28ZWC58L-1

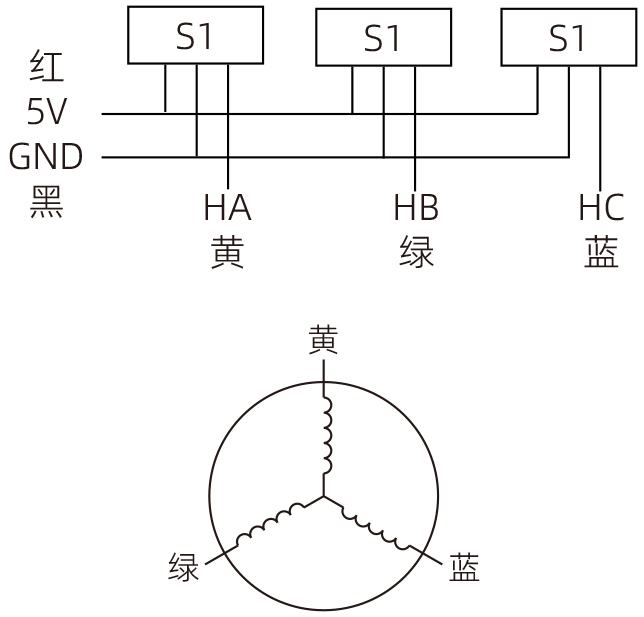

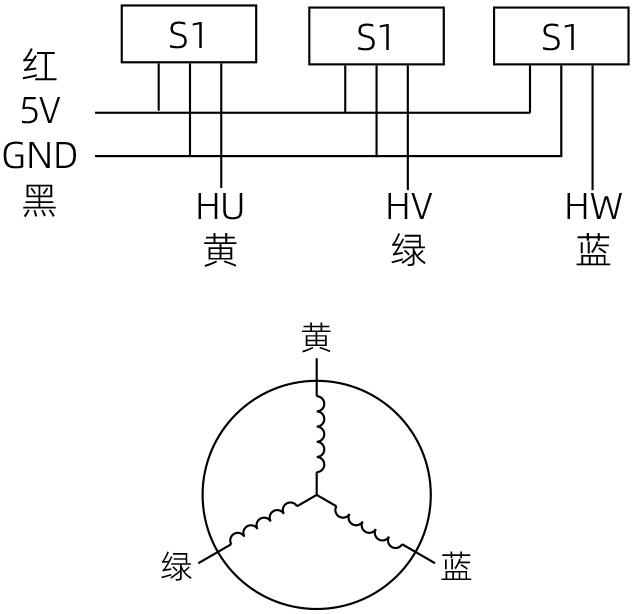

引出线型号 引出线颜色 功能
UL3265  AWG26 黄色 霍尔U(Hu)
绿色 霍尔V(Hv)
蓝色 霍尔W(Hw)
红色 霍尔电源正极(Vcc)
黑色 霍尔电源负极(GND)
UL3265  AWG22 黄色 U相
绿色 V相
蓝色 W相

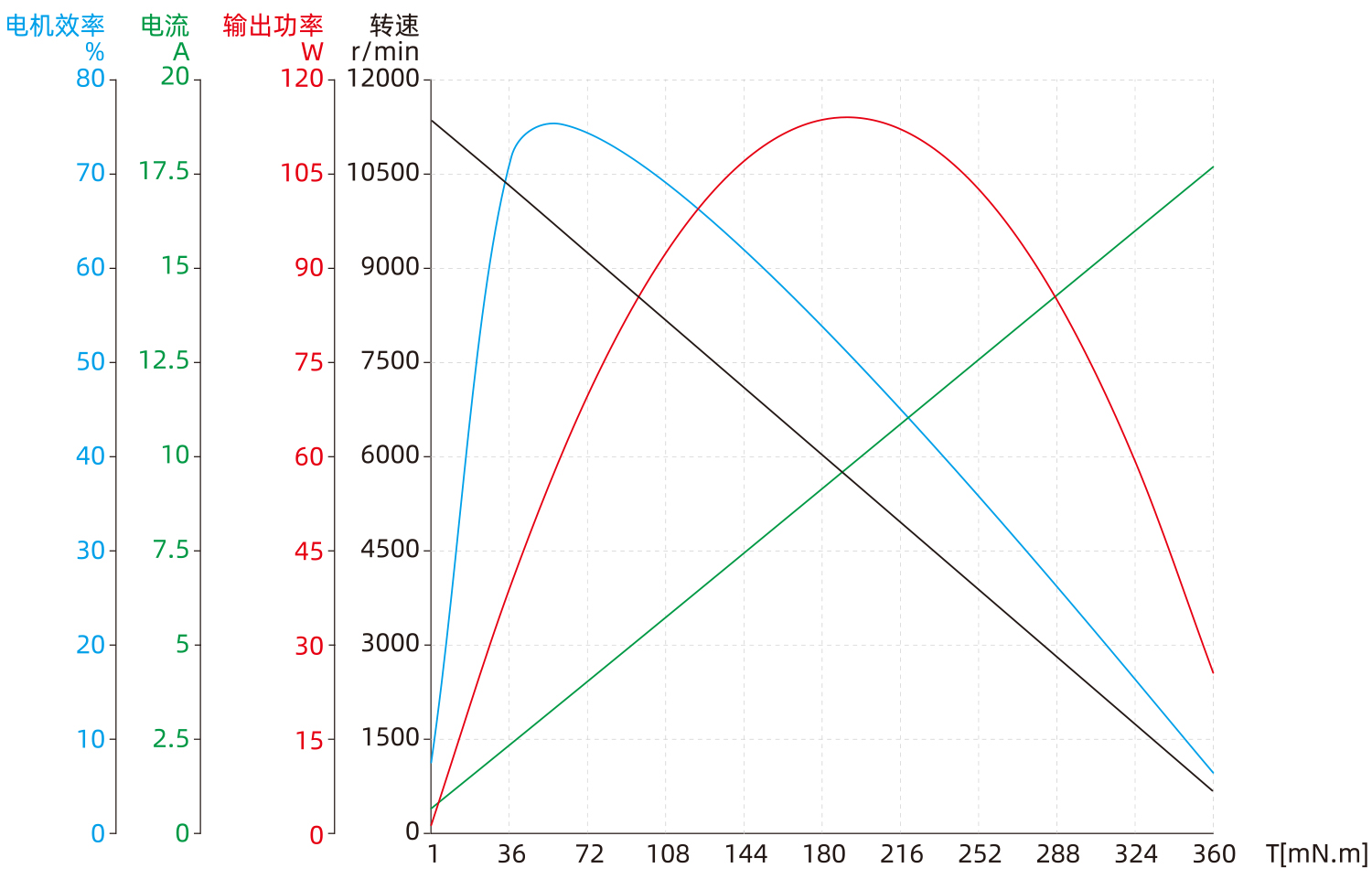

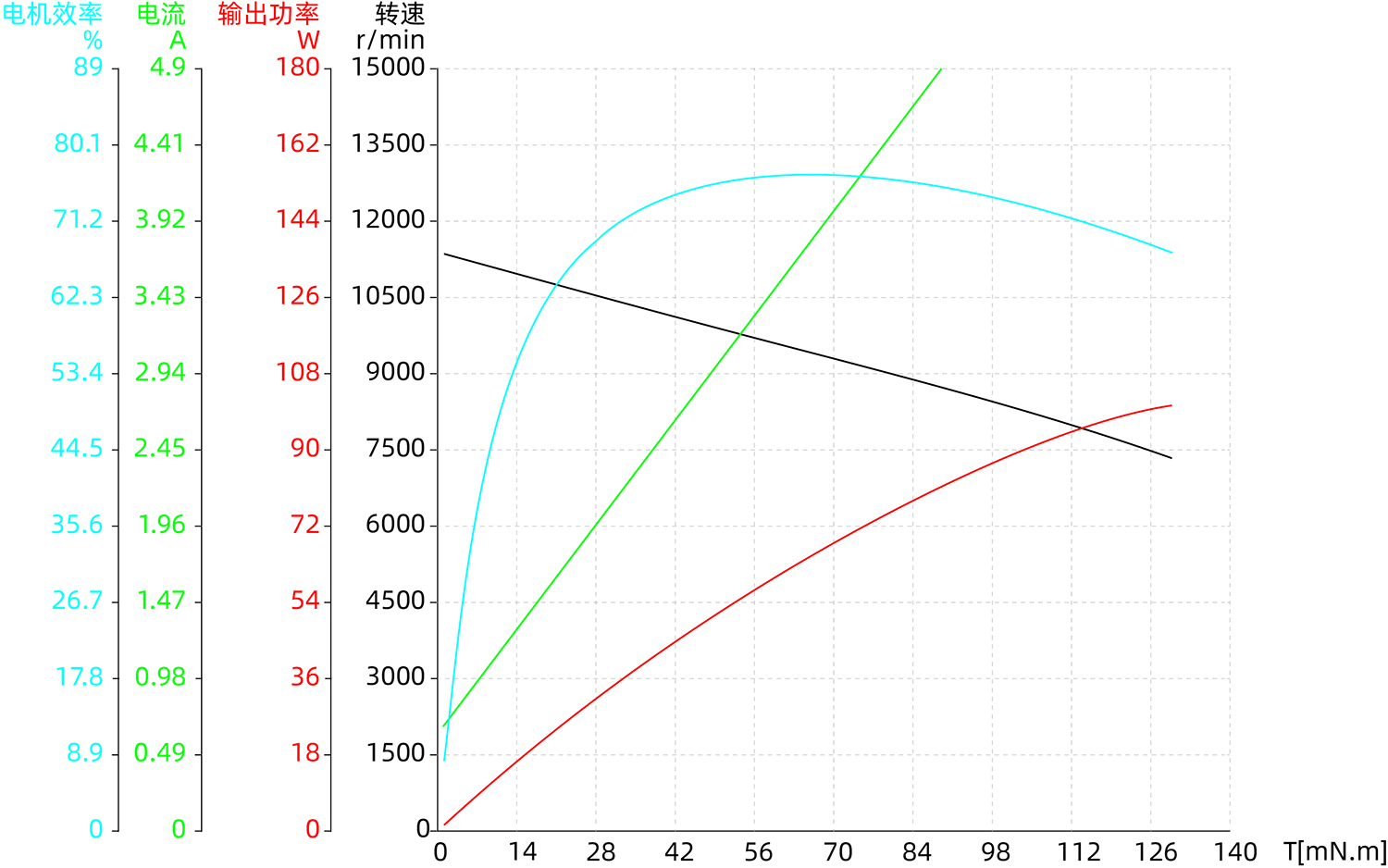

力矩转速曲线
