16系列直流无刷电机

16mm直流无刷电机结构紧凑,小空间获得大动力,得益于经过优化的磁路,搭配铁芯绕组的无刷电机具有极高转矩密度,电机内置的多极转子可以提供强大的动态性能。
最大转速可达16,300RPM。

16系列直流无刷电机

性能

In a mobile environment, you can move left and right to see the contents (tables).

电机型号 - 16ZWC32L-1
极对数 - 2
相电阻 Ω 6.5
相电感 mH 0.78
绕组连接方式 - 星型
绝缘等级 - B
工作制 - S2
反馈方式 - 霍尔元件
换相角度 - 120°
绝缘强度(耐压) - 500VAC/1KHz/1mA/1s
绝缘电阻 -
100 MOhm 20C
重量 g 25.5
额定电压 V 24
额定功率 W 9.2
额定转矩 N·m 0.007
额定速度 RPM 12600
额定电流 A 0.65
空载转速 RPM 16300
空载电流 A 0.22
电机效率 % 71.6
静止转矩 mN.m 4.5
噪声(环境噪声20dB,测试距离1m) dB <50
机壳-环境热阻 K/W 0.9
环境温度 25
最大绕组温度 68.5
转矩常数 N·m/A 0.011
反电动势常数-有效值 V/Krpm 1.25
峰值转矩 N·m 0.021
峰值电流 A 1.95
转动惯量 g·cm² 0.45

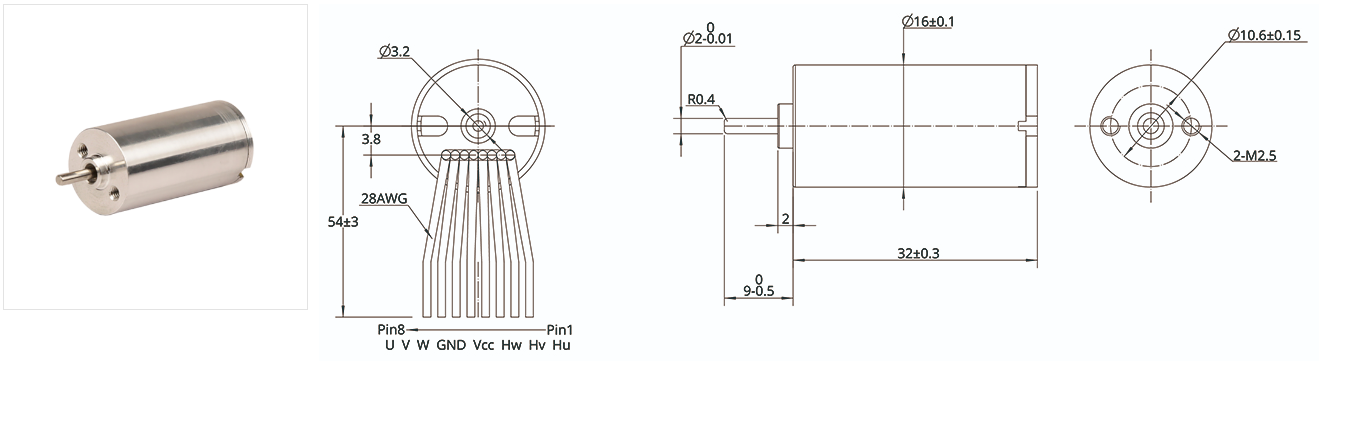

外形尺寸图

16ZWC32L-1

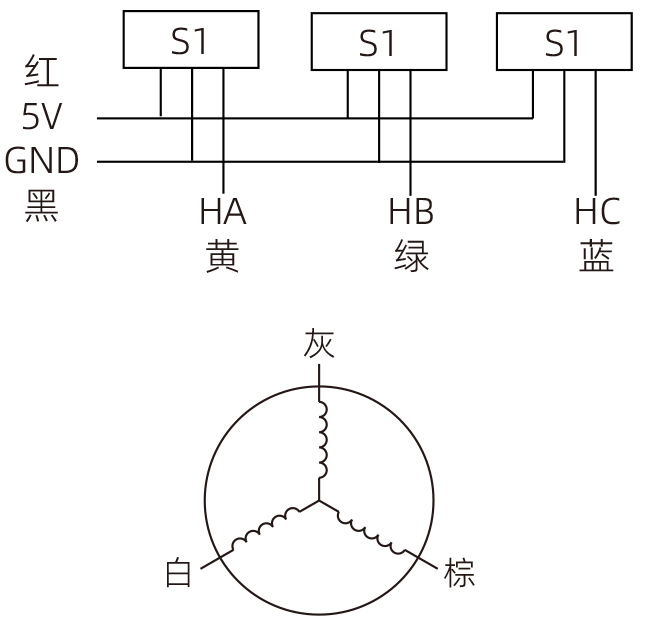

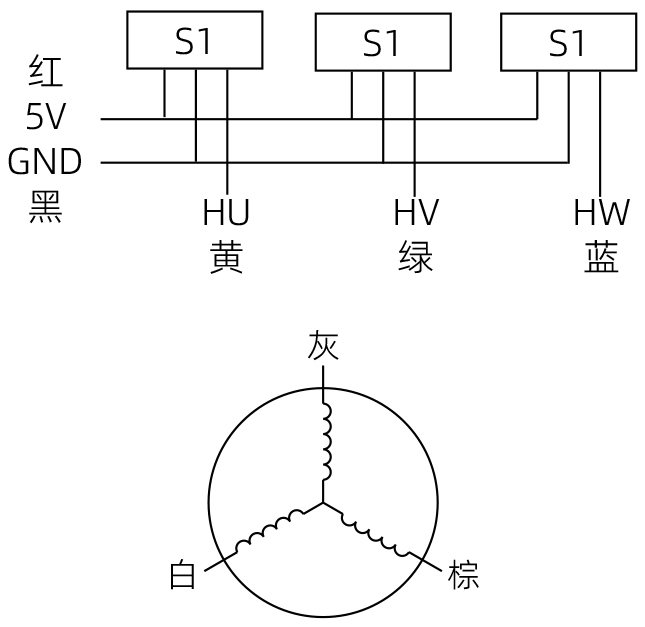

引出线型号 引出线颜色 功能
UL3265  AWG26 黄色 霍尔U(Hu)
绿色 霍尔V(Hv)
蓝色 霍尔W(Hw)
红色 霍尔电源正极(Vcc)
黑色 霍尔电源负极(GND)
UL3265  AWG26 灰色 U相
白色 V相
棕色 W相

力矩转速曲线
