42系列混合式空心轴步进电机

42系列空心轴步进电机保持力矩最大可达0.48N·m
关于绕组和轴的非标定制,及装配编码器空心类型可联系我司销售代表。

42系列混合式空心轴步进电机

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

型号 额定电压
(V)
电流
(Rms A)
电阻
(Ω)
电感
(mH)
保持力矩
(N·m)
定位力矩
(N·m)
电机长度
(mm)
17HS2034 3.8 1.0 3.6 4.5 0.25 0.014 34.1
17HS2048 2.25 2.5 1.0 1.8 0.48 0.02 48.1

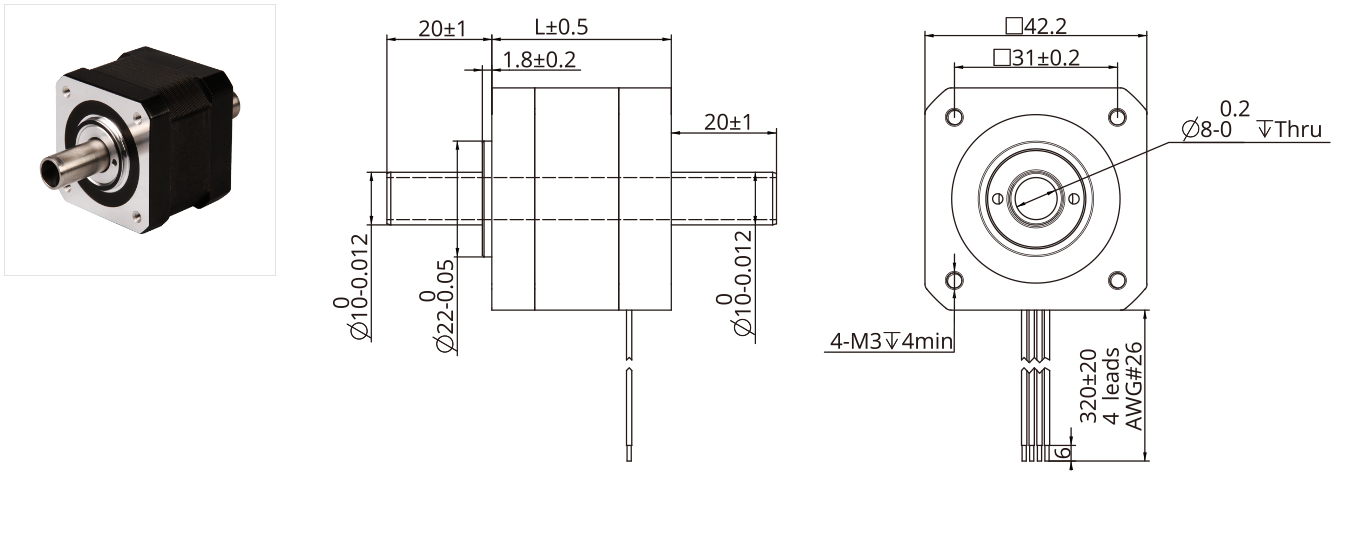

外形尺寸图

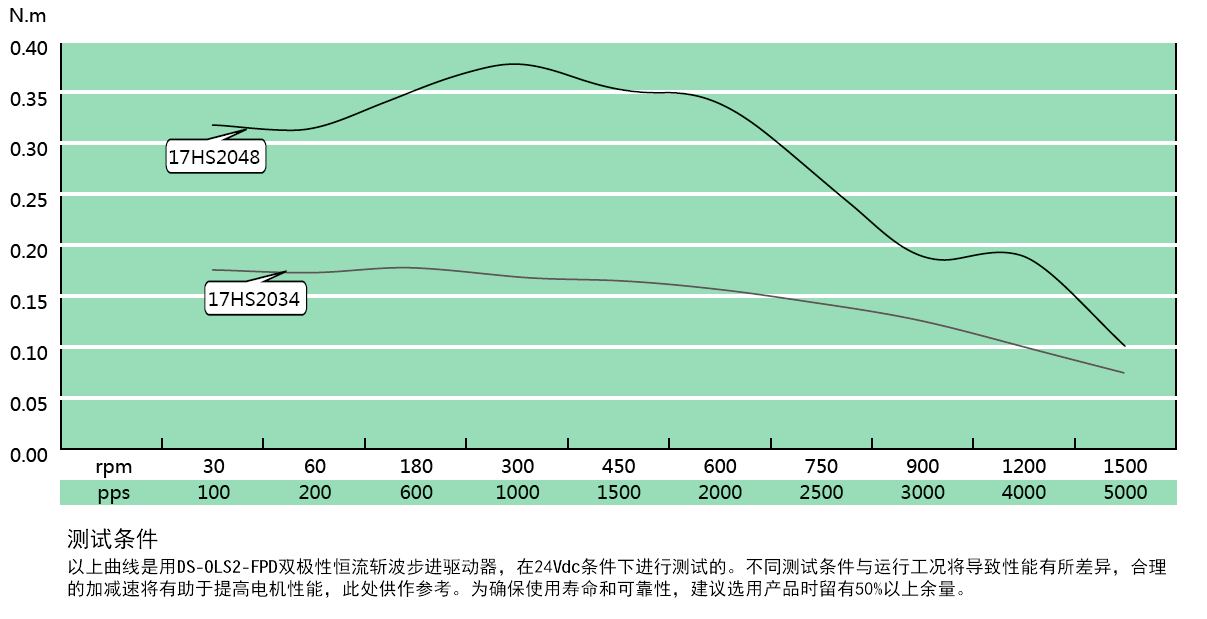

矩频曲线


测试条件
以上曲线是用DS-OLS8-FRS4双极性恒流斩波步进驱动器,在24Vdc条件下进行测试的。不同测试条件与运行工况将导致性能有所差异,合理的加减速将有助于提高电机性能,此处供作参考。为确保使用寿命和可靠性,建议选用产品时留有50%以上余量。

选购配件

可选编码器
EK2 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率  50 100 192 200 250 256 360 400 500 720 900 1000 1250 2000 2500 4000 5000
单端 0 1 2 3 4 5 6 7 8 9 10 11 12
差分 A B C D E F G H I J K L M N O P Q

In a mobile environment, you can move left and right to see the contents (tables).

分辨率 - - - 1000 - - 2000 - - -
单端 0 1 2 3 4 5 6 7 8 9
差分 A B C D E F G H I J
