14系列混合式旋转步进电机

14系列混合式旋转步进电机的保持力矩为0.005N·m

14系列混合式旋转步进电机

性能参数

In a mobile environment, you can move left and right to see the contents (tables).

概况
精度 步距角 1.8°±5%
电阻 ±10% / 20 C
电感 ±20% / 1KHz
绝缘等级 B
工作制 S1
介电强度 250 VAC / 1 KHz / 1 mA / 1 s
绝缘电阻 100 MΩ / 500 VDC
容许径向负载
(距安装面5mm)
容许径向负载
(距安装面10mm)
容许径向负载
(距安装面15mm)
容许径向负载
(距安装面20mm)
15N 12N 8N 6N
性能参数
型号 电流
(A)
电阻
(Ω)
电感
(mH)
保持力矩
(N·m)
转子惯量
(g·cm²)
机身长度
(mm)
重量
(g)
6H2030 0.3 23 4.5 0.005 1.5 32 35
材料
端盖 压铸铝合金
轴承 深沟球轴承
永磁体 烧结钕铁硼
不锈钢
引出线 UL 3265, 32 AWG

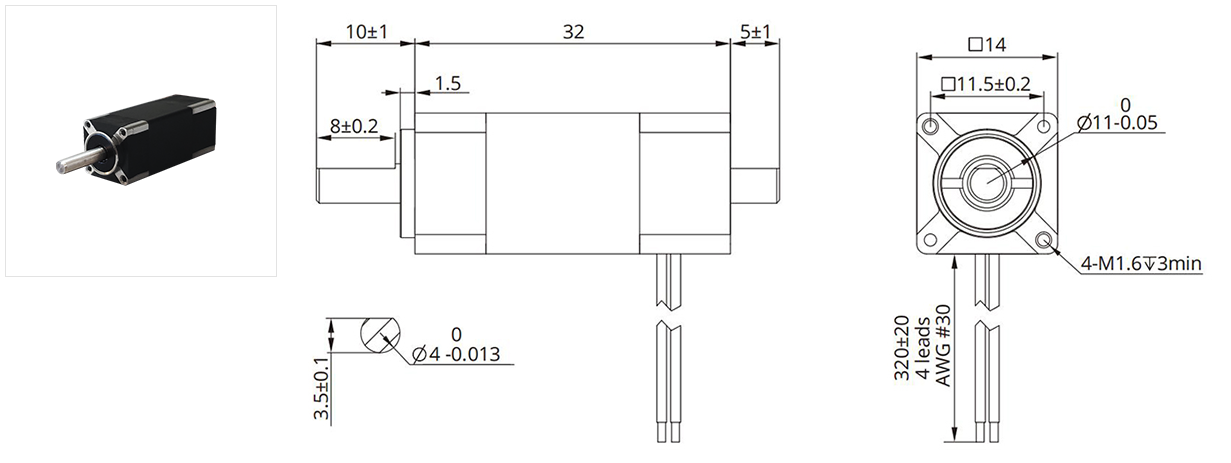

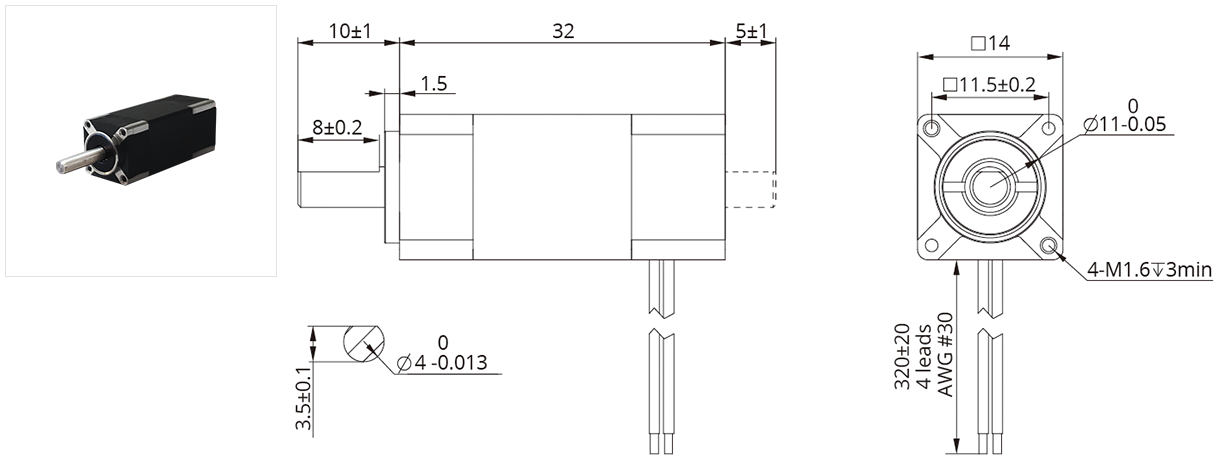

外形尺寸图

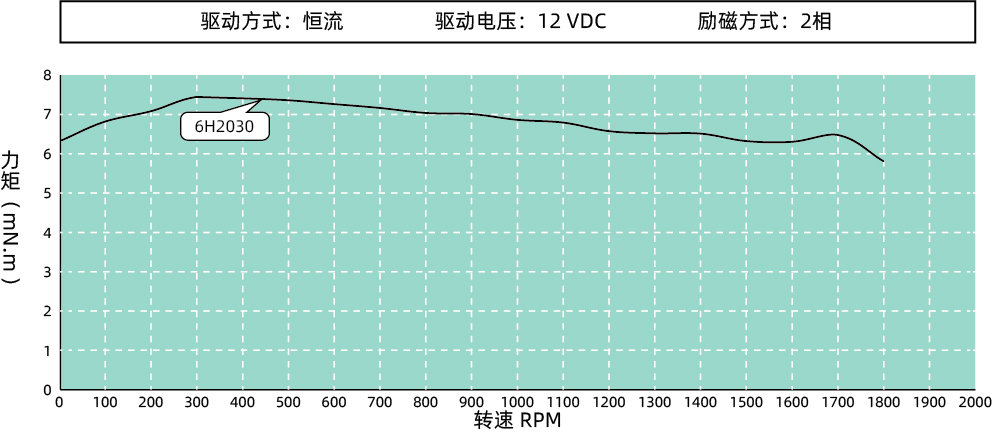

矩频曲线

选购配件

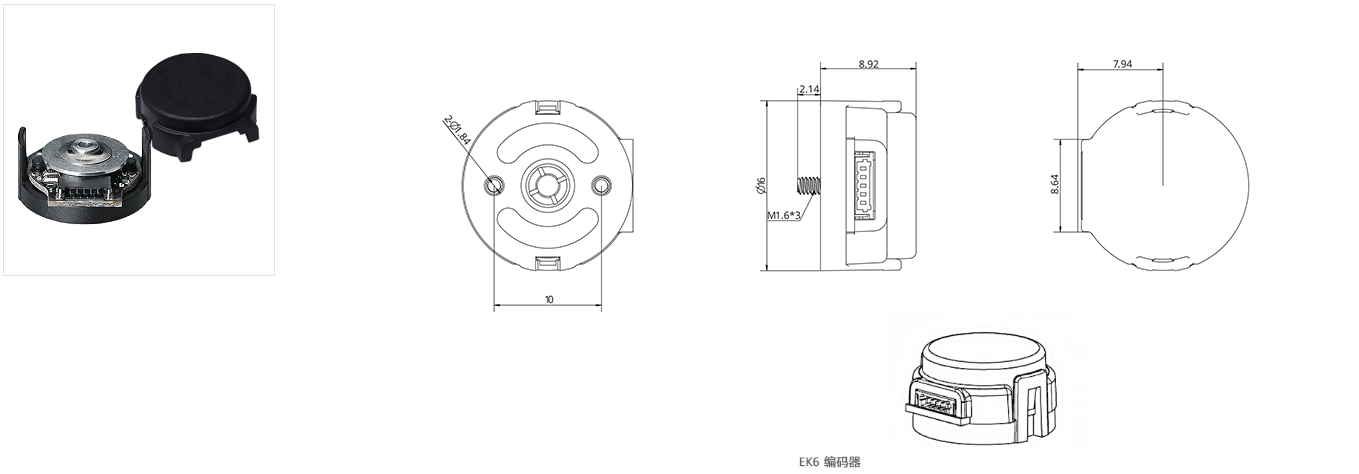

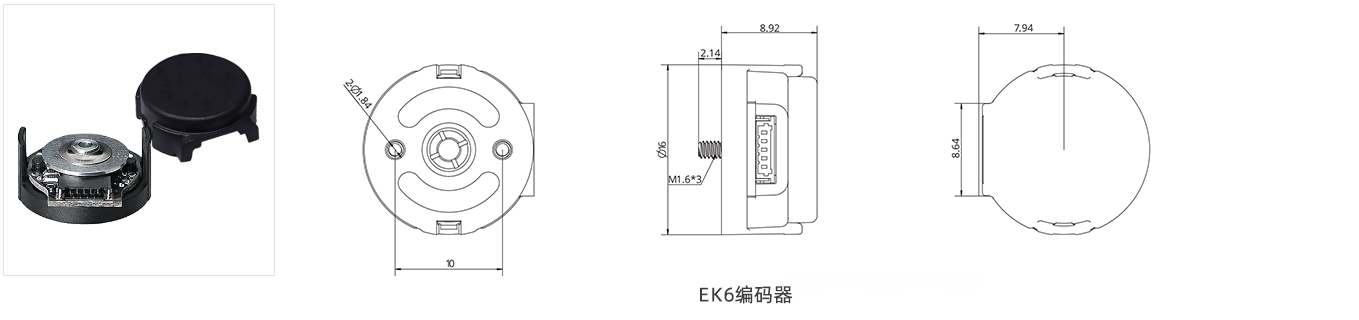

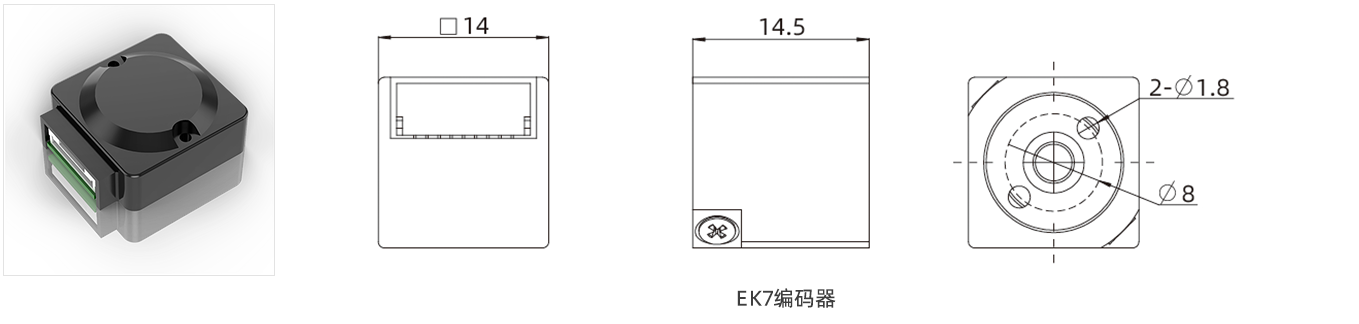

编码器选择

In a mobile environment, you can move left and right to see the contents (tables).

分辨率
[CPR]
250 256 500 512 1000 1024 2000 2048 4000 4096
单端输出 0 1 2 3 4 5 6 7 8 9
