| 概况 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | 步距角 | 1.8°±5% | |||||
| 电阻 | ±10% / 20 C | ||||||
| 电感 | ±20% / 1KHz | ||||||
| 绝缘等级 | B | ||||||
| 工作制 | S1 | ||||||
| 介电强度 | 500 VAC / 1 KHz / 1 mA / 1 s | ||||||
| 绝缘电阻 | 100 MΩ / 500 VDC | ||||||
| 容许径向负载 （距安装面5mm） |
容许径向负载 （距安装面10mm） |
容许径向负载 （距安装面15mm） |
容许径向负载 （距安装面20mm） |
||||
| 15N | 12N | 8N | 6N | ||||
| 性能参数 | |||||||

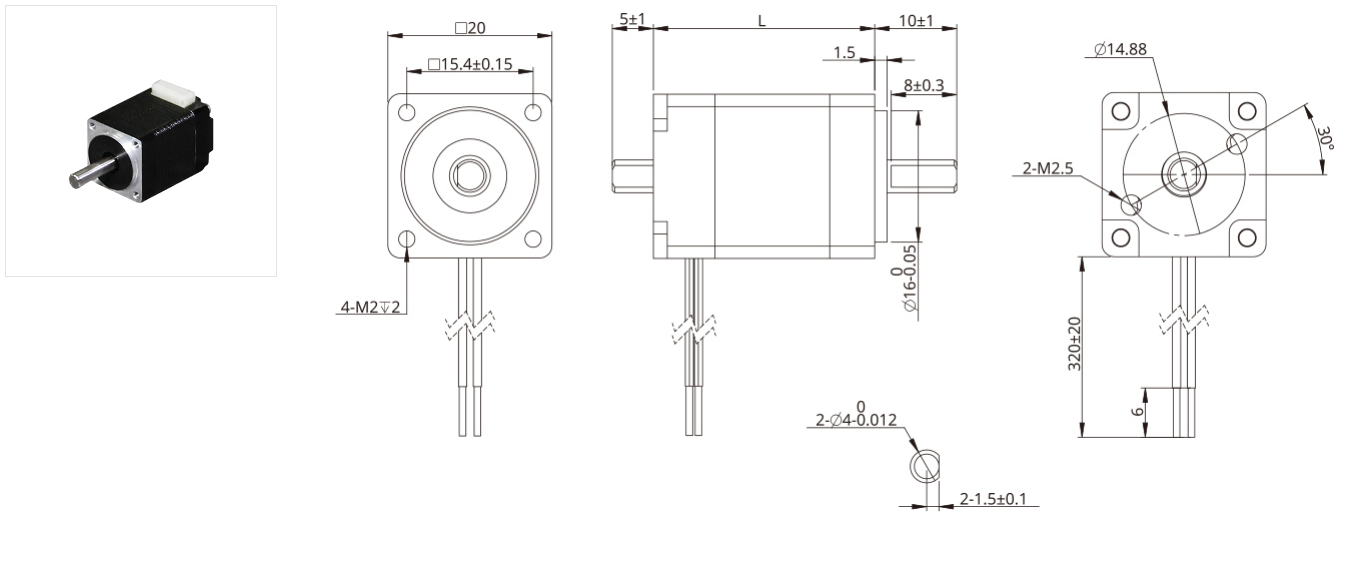

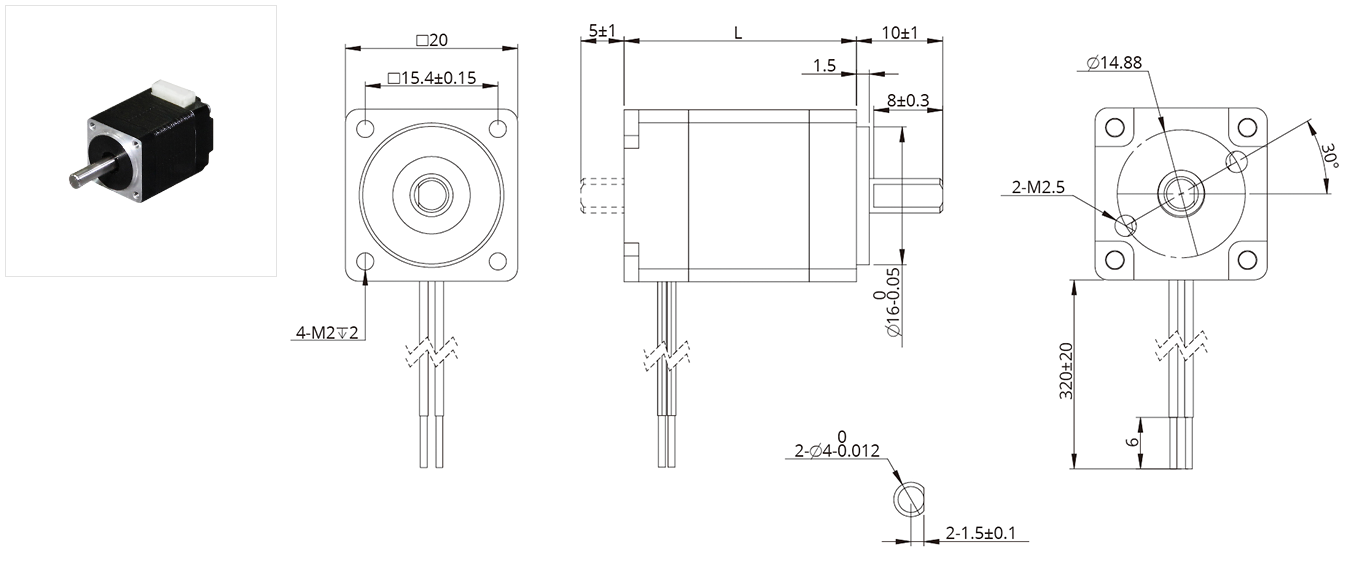

| 型号 |
电流 (Rms A) |
电阻 (Ω) |
电感 (mH) |
保持力矩 (N·m) |
转子惯量 (g·cm2) |
机身长度 (mm) |
重量 (g) |

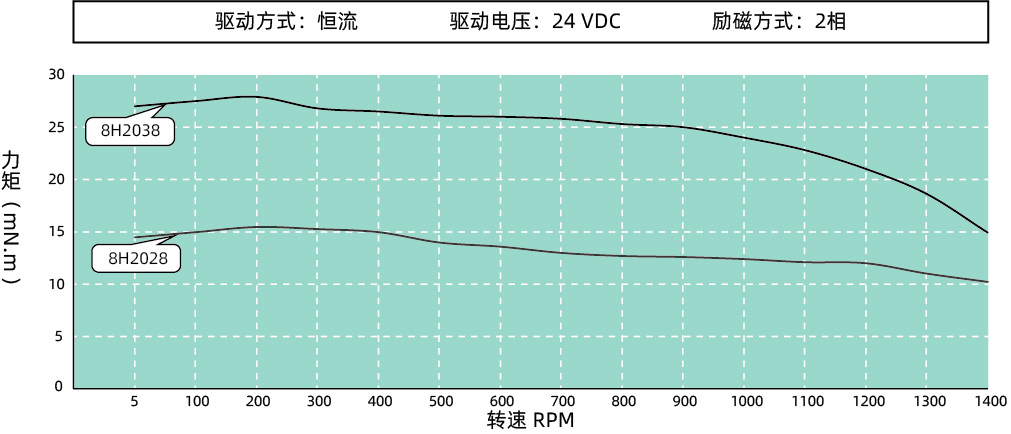

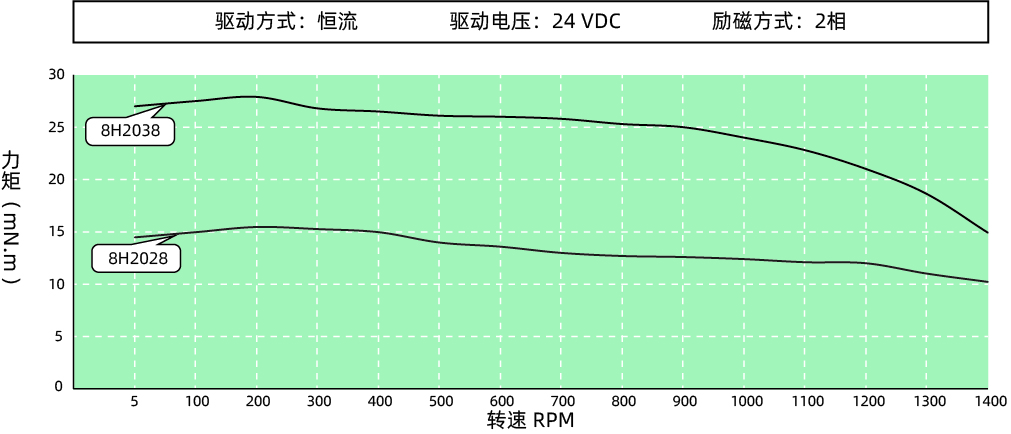

| 8H2028 | 0.5 | 5.1 | 1.5 | 0.014 | 2.7 | 27 | 60 |
| 8H2038 | 0.5 | 8.8 | 2.7 | 0.02 | 3.3 | 38.2 | 80 |
| 材料 | |||||||
| 端盖 | 压铸铝合金 | ||||||
| 轴承 | 深沟球轴承 | ||||||
| 永磁体 | 烧结钕铁硼 | ||||||
| 轴 | 不锈钢 | ||||||
| 引出线 | UL 3265, 28 AWG | ||||||
In a mobile environment, you can move left and right to see the contents (tables).

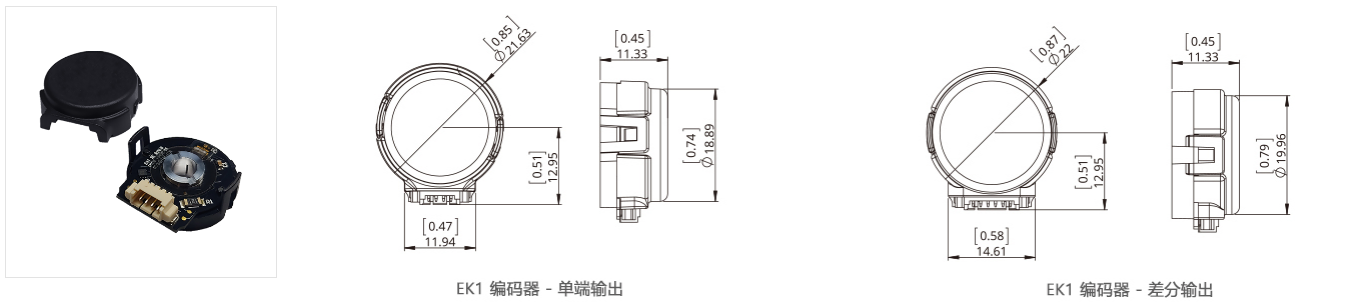

| 分辨率 | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| 单端 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 差分 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
In a mobile environment, you can move left and right to see the contents (tables).

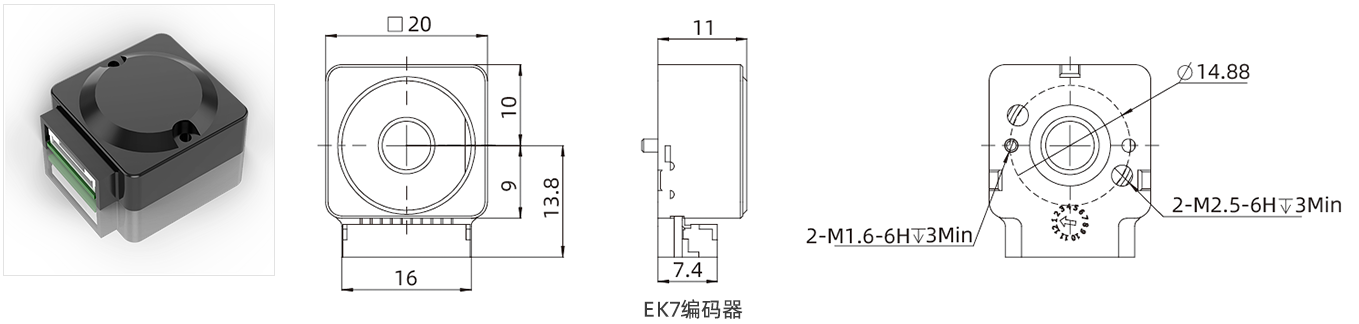

| 分辨率 | - | - | - | 1000 | - | - | 2000 | - | - | - |
| 单端 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 差分 | A | B | C | D | E | F | G | H | I | J |
|

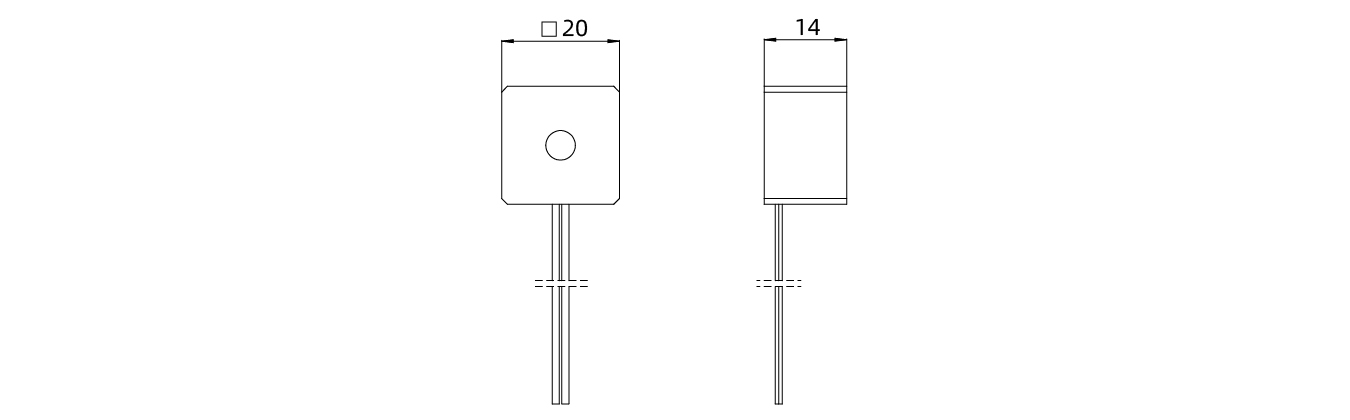

系列
|
20系列 |
|
额定电压
|
DC 24V±5%
|
|
电阻
|
55Ω±10%
|
|
功率
|
9.6W
|
|
静扭矩
|
>0.06N.M
|
|
绝缘等级
|
B |
|
绝缘电阻
|
>100MΩ（DC500V测量）
|
|
绝缘耐压
|
AC 1000V历时1秒
|
|
衔铁吸引时间
|
50ms
|
|
衔铁释放时间
|
50ms |
|
回转间隙
|
1°
|
|
紧急刹车次数
|
200次
|
|
机械寿命
|
200万次
|
|
噪音
|
<60分贝
|
In a mobile environment, you can move left and right to see the contents (tables).

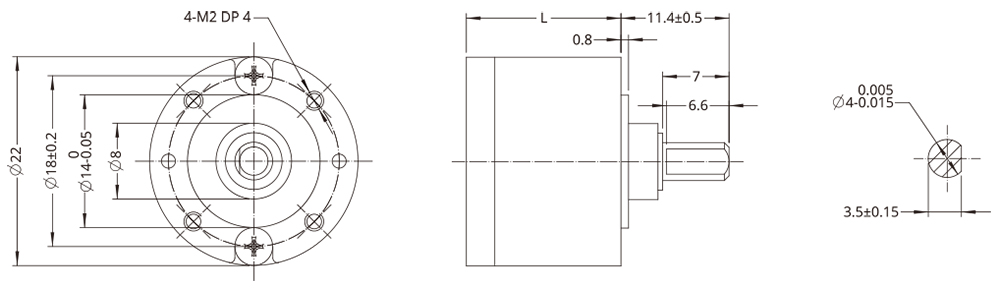

| 外壳材料 | 金属 | |||||
| 空载背隙 | 1° | |||||
| 轴承 | 滑动轴承 | |||||
| 速比 |
额定转矩 (N•m) |
极限扭矩 (N•m) |
级数 |
效率 (%) |
长度 (mm) |
重量 (g) |
|---|---|---|---|---|---|---|
| 4 | 0.03 | 0.09 | 1 | 81 | 16.3 | 29.1 |
| 15 | 0.05 | 0.15 | 2 | 66 | 16.3 | 30.1 |
| 20 | ||||||
| 107 | 0.1 | 0.3 | 3 | 53 | 19.5 | 36 |
