| 概况 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | 步距角 | 1.8°±5% | |||||
| 电阻 | ±10% / 20 C | ||||||
| 电感 | ±20% / 1KHz | ||||||
| 绝缘等级 | B | ||||||
| 工作制 | S1 | ||||||
| 介电强度 | 500 VAC / 1 KHz / 1 mA / 1 s | ||||||
| 绝缘电阻 | 100 MΩ / 500 VDC | ||||||
| 容许径向负载 （距安装面5mm） |
容许径向负载 （距安装面10mm） |
容许径向负载 （距安装面15mm） |
容许径向负载 （距安装面20mm） |
||||
| 50N | 40N | 25N | 20N | ||||
| 性能参数 | |||||||
| 型号 |
电流 (A) |
电阻 (Ω) |
电感 (mH) |
保持力矩 (N·m) |
转子惯量 (g·cm2) |

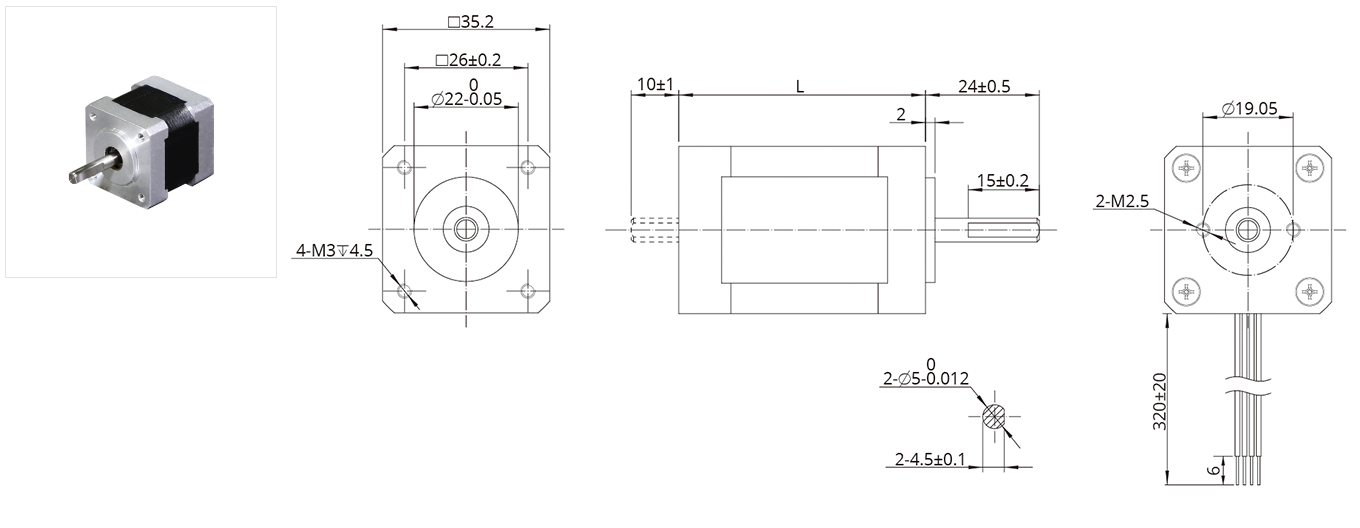

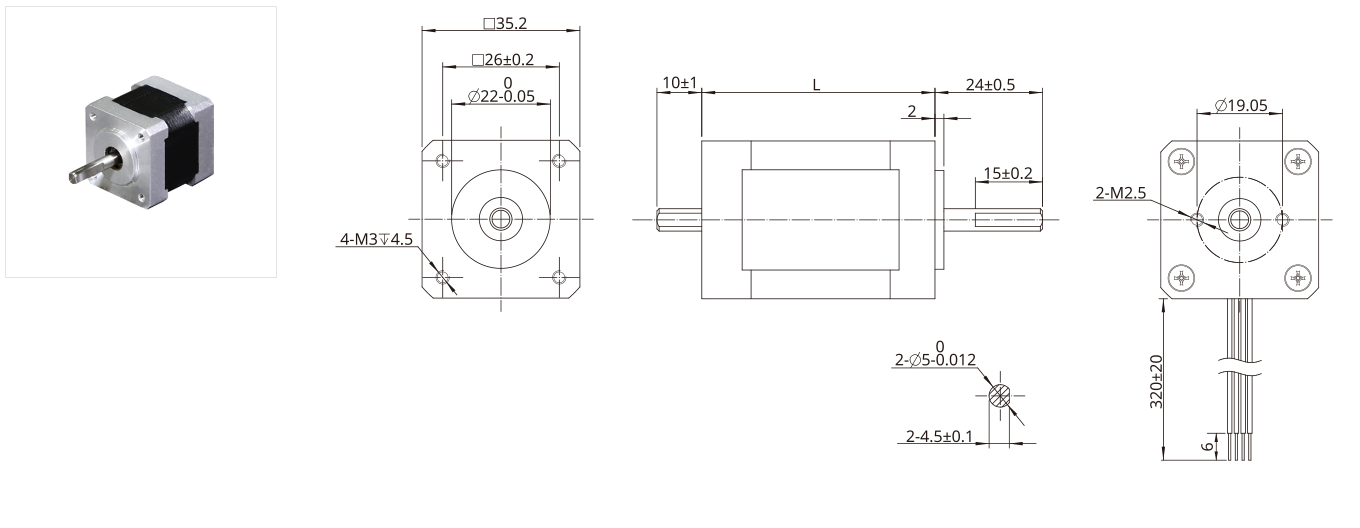

机身长度 (mm) |
重量 (g) |

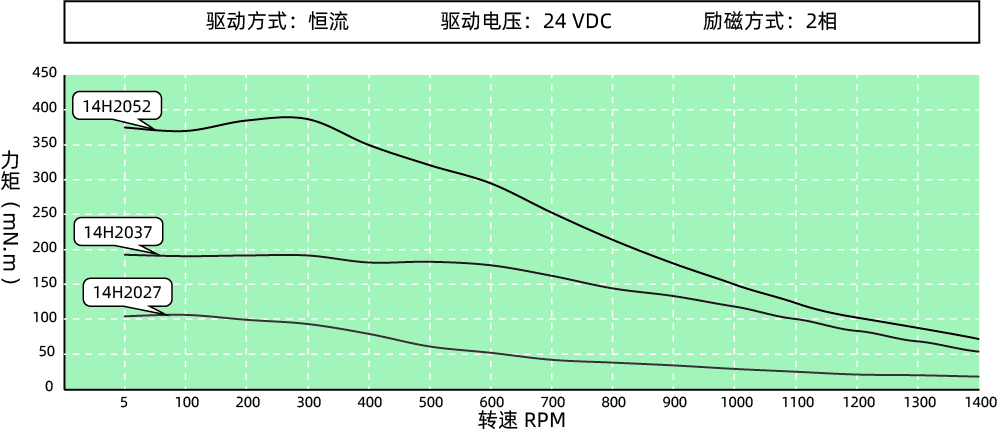

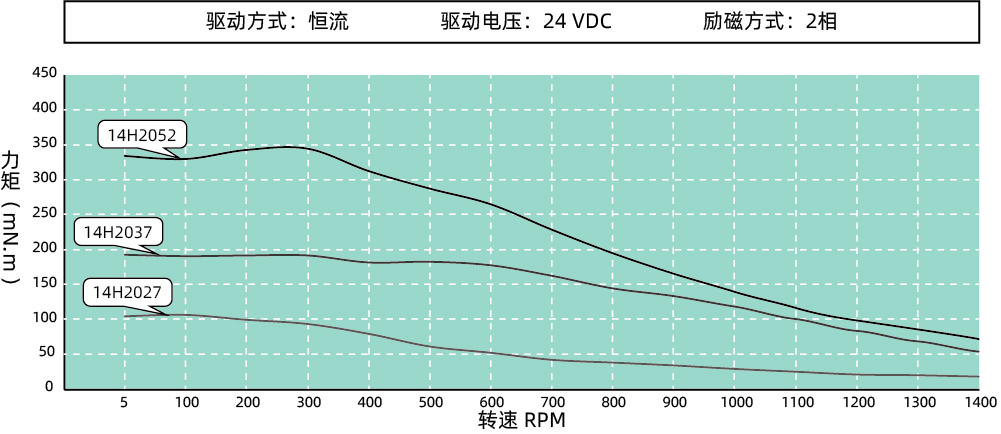

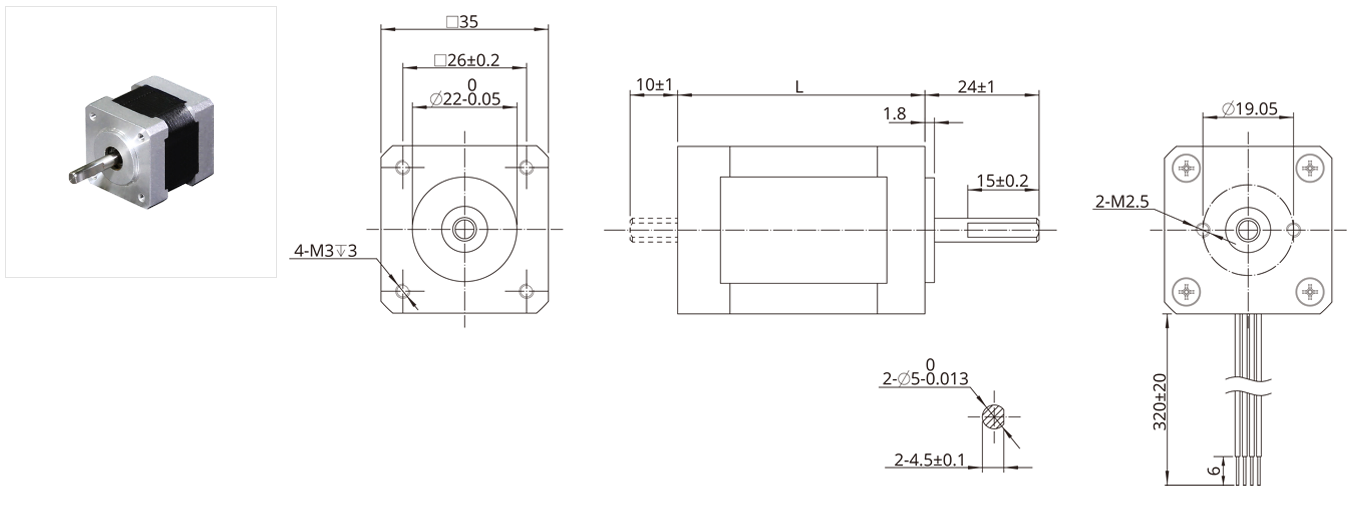

| 14H2027 | 0.5 | 9.2 | 7.4 | 0.1 | 12 | 27 | 150 |
| 14H2037 | 1.5 | 1.65 | 2.1 | 0.2 | 20 | 37 | 210 |
| 14H2052 | 1.5 | 2.65 | 4.1 | 0.4 | 35 | 52 | 250 |
| 材料 | |||||||
| 端盖 | 压铸铝合金 | ||||||
| 轴承 | 深沟球轴承 | ||||||
| 永磁体 | 烧结钕铁硼 | ||||||
| 轴 | 不锈钢 | ||||||
| 引出线 | UL 3265, 26 AWG | ||||||
In a mobile environment, you can move left and right to see the contents (tables).

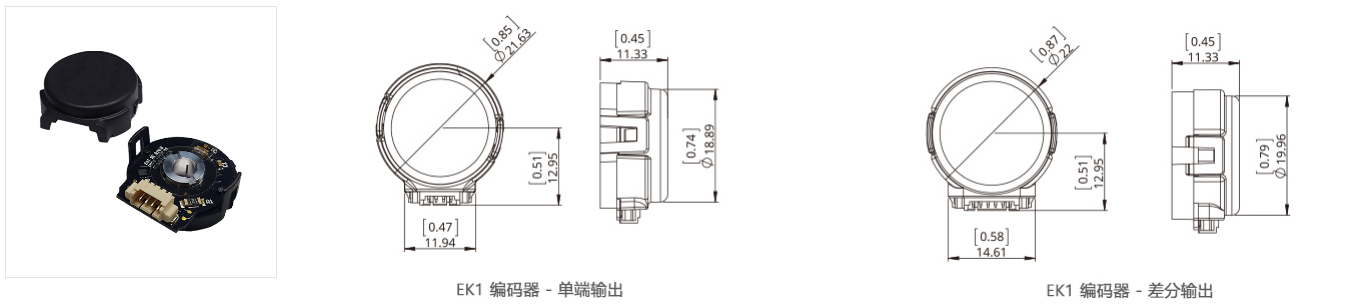

| 分辨率 | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| 单端 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 差分 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
In a mobile environment, you can move left and right to see the contents (tables).

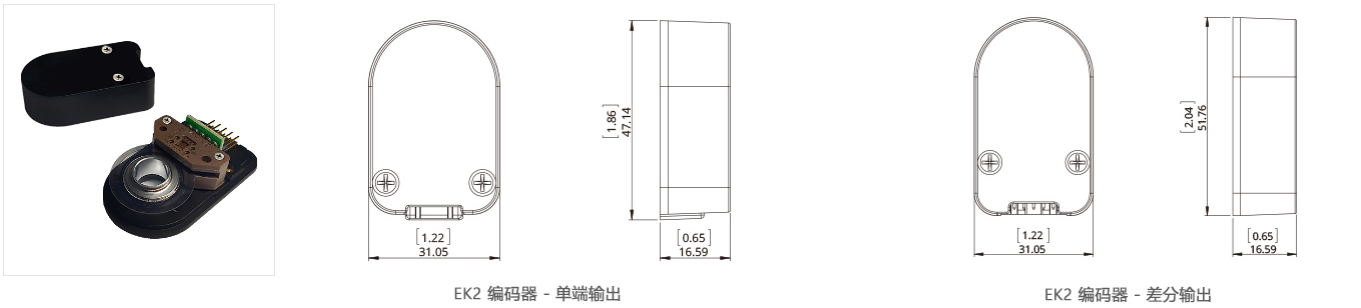

| 分辨率 | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| 单端 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 差分 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| 分辨率 | - | - | - | 1000 | - | - | 2000 | - | - | - |
| 单端 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 差分 | A | B | C | D | E | F | G | H | I | J |

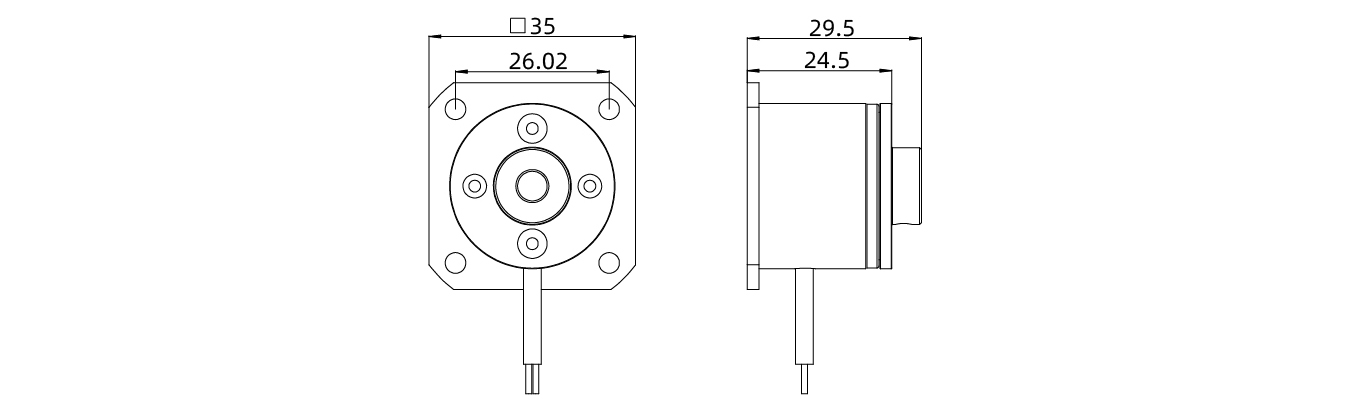

| 系列 | 35系列 |
| 额定电压 | DC 24V±5% |
| 电阻 | 217Ω±10% |
| 功率 | 4W |
| 静扭矩 | >0.3N.M |
| 绝缘等级 | B |
| 绝缘电阻 | >100MΩ（DC500V测量） |
| 绝缘耐压 | AC 1000V历时1秒 |
| 衔铁吸引时间 | 50ms |
| 衔铁释放时间 | 50ms |
| 回转间隙 | 1° |
| 紧急刹车次数 | 200次 |
| 机械寿命 | 200万次 |
| 噪音 | <60分贝 |
In a mobile environment, you can move left and right to see the contents (tables).
| 外壳材料 | 金属 | |||||
| 空载背隙 | 1° | |||||
| 轴承 | 滚珠轴承 | |||||
| 速比 |
额定转矩 (N•m) |
极限扭矩 (N•m) |
级数 |
效率 (%) |

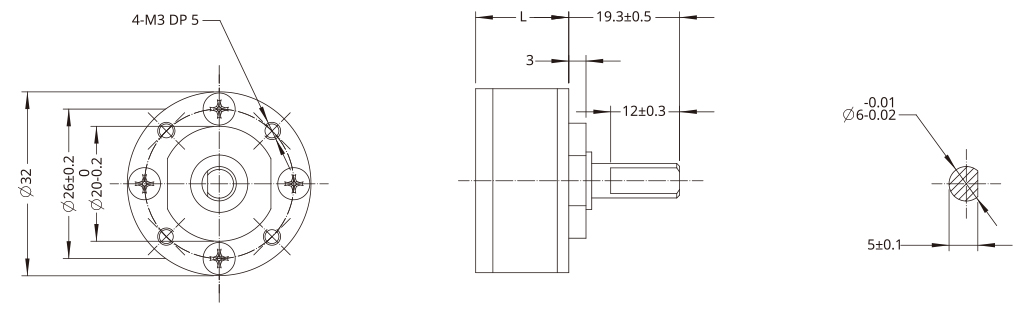

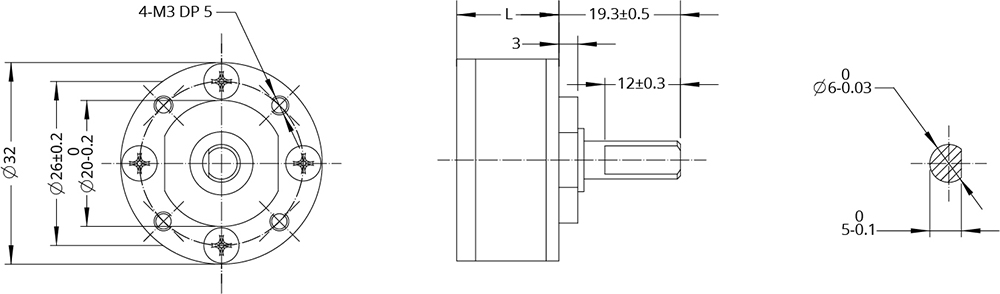

长度 (mm) |
重量 (g) |
|---|---|---|---|---|---|---|
| 3.3 | 0.5 | 1.5 | 1 | 90 | 16.2 | 90 |
| 4.6 | ||||||
| 11.2 | 1 | 3 | 2 | 81 | 21.9 | 115 |
| 15.5 | ||||||
| 21.5 | ||||||
| 37.7 | 2.5 | 7.5 | 3 | 73 | 27.7 | 140 |
| 72 | ||||||
