86系列混合式旋转步进电机

86系列混合式旋转步进电机的保持力矩为7.0N·m
可提供编码器和86mm行星减速箱。
关于绕组和其他定制化需求,请联系鼎智当地的销售代表和技术支持。

86系列混合式旋转步进电机

性能参数

In a mobile environment, you can move left and right to see the contents (tables).

概况
精度 步距角 1.8°±5%
电阻 ±10% / 20 C
电感 ±20% / 1KHz
绝缘等级 B
工作制 S1
介电强度 500 VAC / 1 KHz / 1 mA / 1 s
绝缘电阻 100 MΩ / 500 VDC
容许径向负载
(距安装面5mm)
容许径向负载
(距安装面10mm)
容许径向负载
(距安装面15mm)
容许径向负载
(距安装面20mm)
600N 550N 480N 390N
性能参数
型号 电流
(A)
电阻
(Ω)
电感
(mH)
保持力矩
(N·m)
转子惯量
(g·cm2)
机身长度
(mm)
重量
(g)
34H2060 3 1 6 3 1100 60.5 1600
34H2075 4.5 0.6 4.2 4.5 1800 75 2100
34H2098 6 0.5 4 7 2800 96.5 2900
材料
端盖 压铸铝合金
轴承 深沟球轴承
永磁体 烧结钕铁硼
不锈钢
引出线 UL 3265, 18 AWG

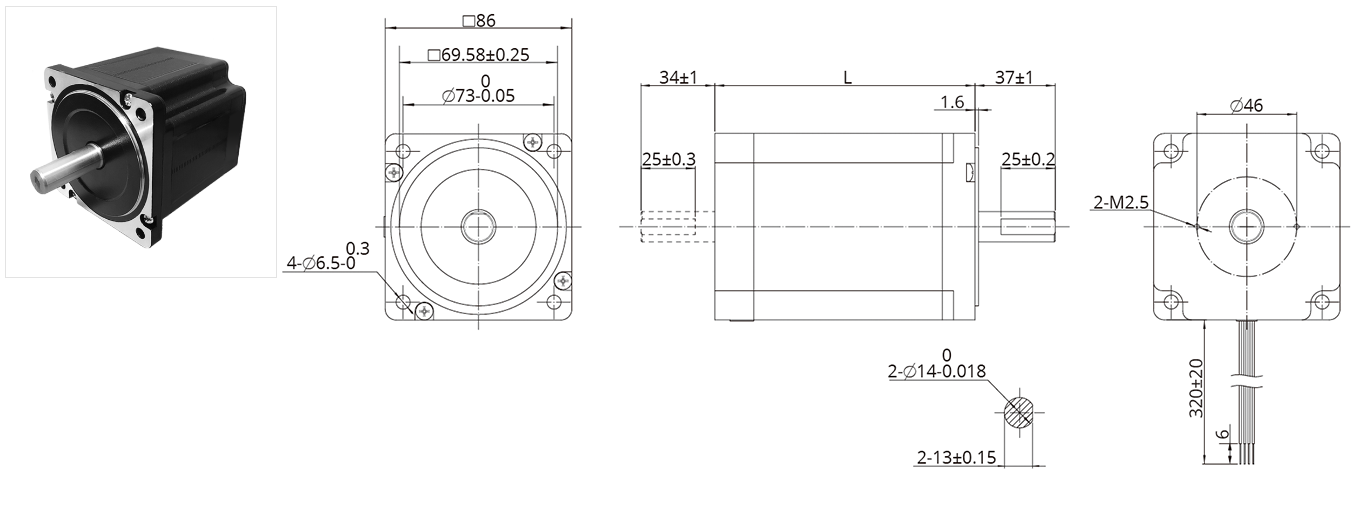

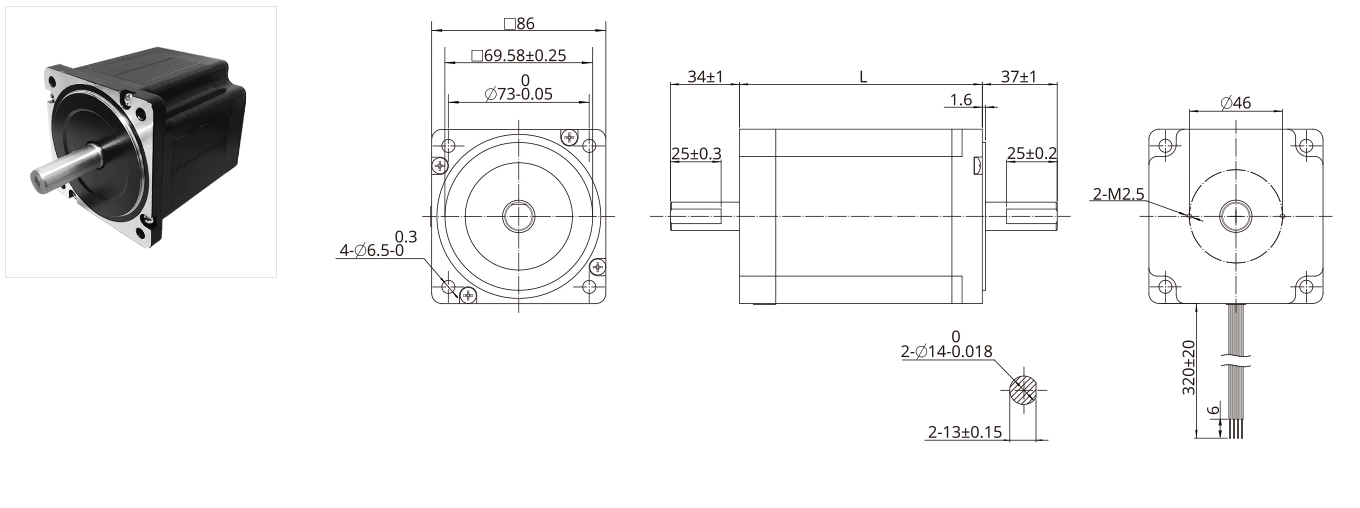

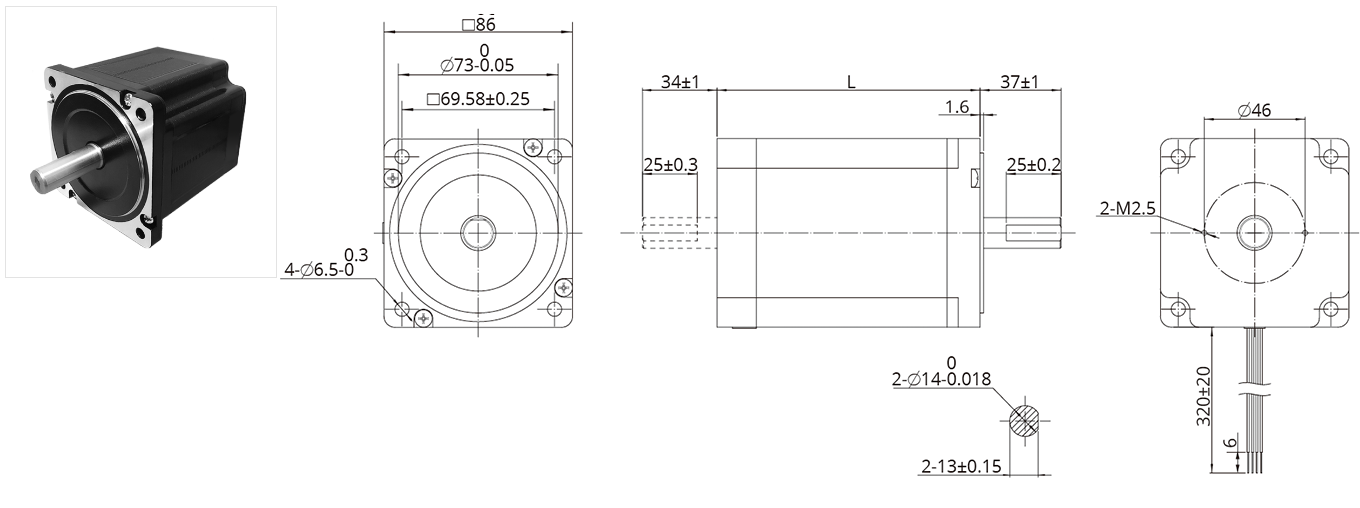

外形尺寸图

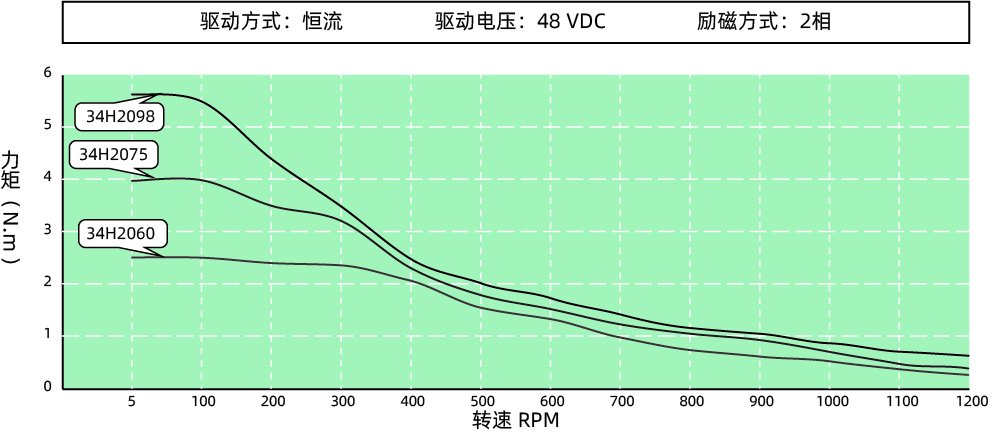

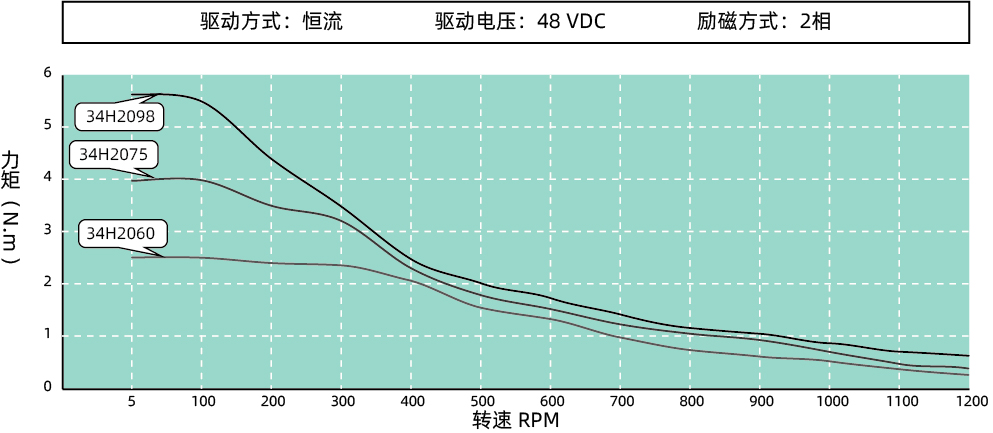

矩频曲线

选购配件

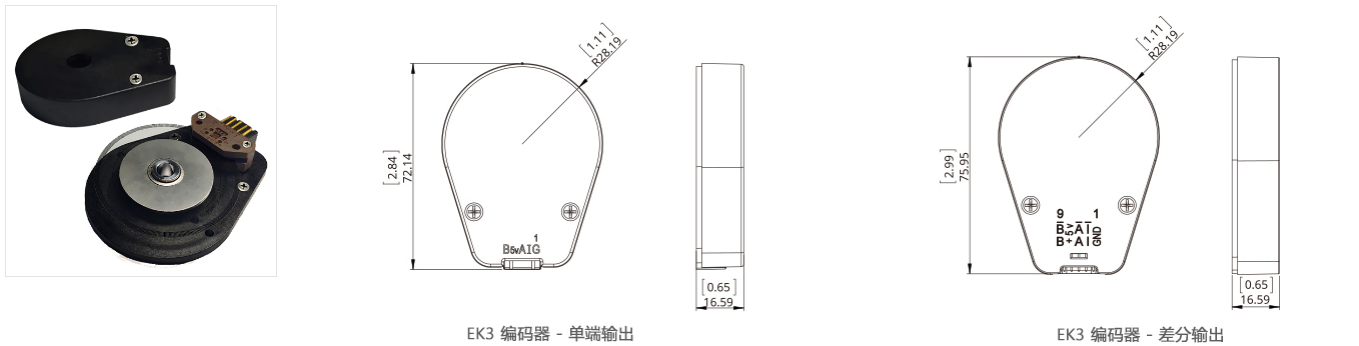

编码器选择
EK3 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率 64 100 200 500 1000 1800 2000 2500 3600 4000 5000 7200 8000 10000
单端 0 1 2 3 4 5 6 7 8
差分   A B C D E F G H I J K L M

可选断电刹车

系列

86系列

额定电压

DC 24V±5%

电阻

69Ω±10%

功率

12W

静扭矩

>6N.M

绝缘等级

B

绝缘电阻

>100MΩ(DC500V测量)

绝缘耐压

AC 1000V历时1秒

衔铁吸引时间

50ms

衔铁释放时间

50ms

回转间隙

紧急刹车次数

200次

机械寿命

200万次

噪音

<60分贝

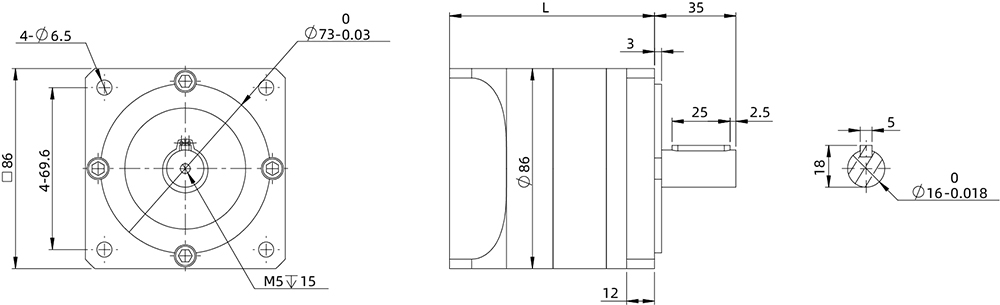

行星减速箱

外壳材料 金属
空载背隙
一级15 arcmin,二级25 arcmin
轴承
滚珠轴承
速比 额定扭矩
(N.m)
极限扭矩
(N.m)
级数 效率
%
长度
(mm)
重量
(g)
3
4
5
7
50 100 1 95 89 2080
16
20
25
28
35
40
50
80 160 2 90 112 2830
