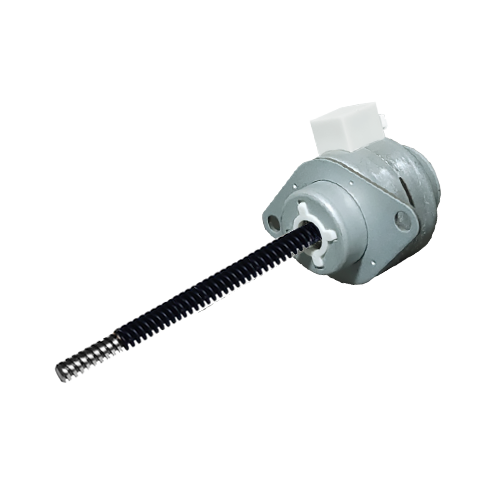

20系列永磁电机线性执行器

永磁电机线性执行器最小尺寸的是20mm
外部驱动式、贯通式和K型固定轴式可选
可定制丝杆端部加工和长度

20系列永磁电机线性执行器

电气参数

In a mobile environment, you can move left and right to see the contents (tables).

20mm 永磁电机线性执行器
绕组类型 双极性
电机方式 固定轴式、贯通轴式、外部驱动式
步距角 7.5° 15°
工作电压 5V 12V 5V 12V
每相电流 370mA 160mA 370mA 160mA
每相电阻 13.5Ω 74.5Ω 13.5Ω 76Ω
每相电感 6.5mH 36mH 4mH 25mH
功率 3.4W
转子惯量 1.05gcm2
绝缘等级 B
绝缘电阻 100MΩ
重量 35g

可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

步距角 导程代码 步长 导程代码
mm inch mm inch
7.5° 0.6096 0.024 0.0127 0.0005 AA
1.2192 0.048 0.0254 0.0010 B
2.4384 0.096 0.0508 0.0020 J
15° 0.6096 0.024 0.0254 0.0010 AA
1.2192 0.048 0.0508 0.0020 B
2.4384 0.096 0.1016 0.0040 J

外形尺寸图

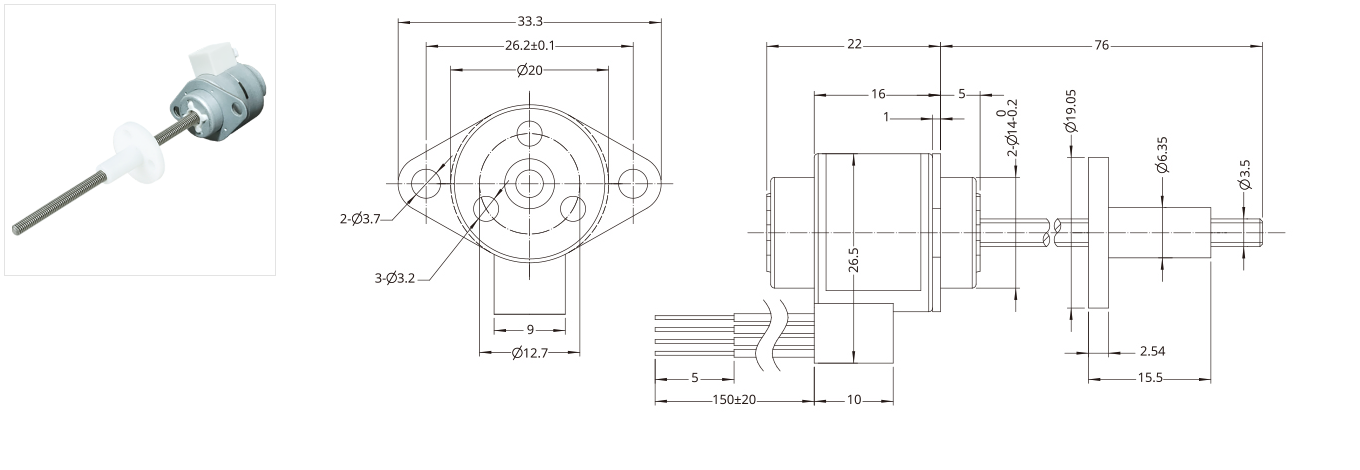

外部驱动式

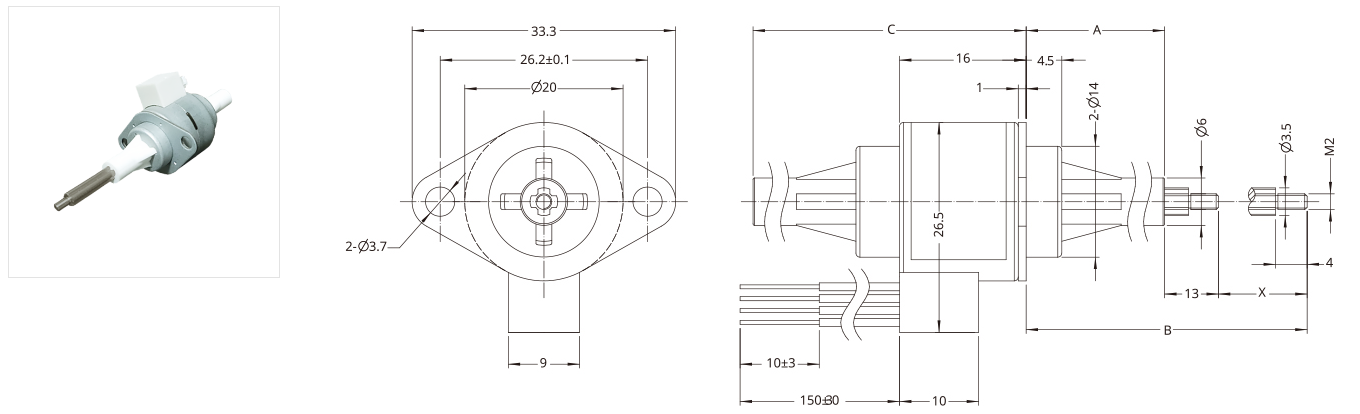

贯通轴式
K型固定轴式
行程X 前套A 伸出B 机身长度C(最大值)
14 13.5 40.5 30.5
18 17.5 48.5 34.5
25 24.5 62.5 41.5
31 30.5 74.5 47.5

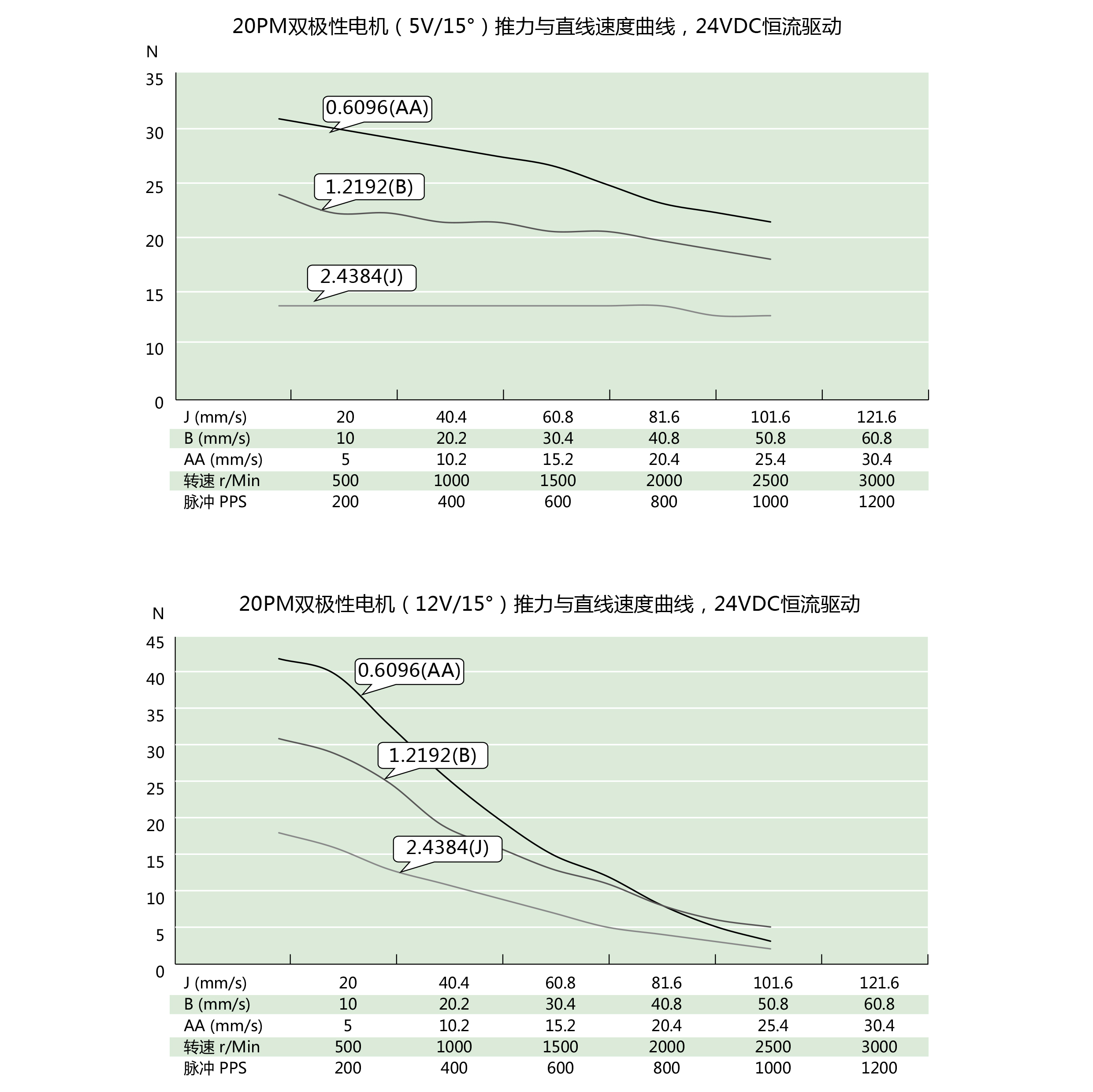

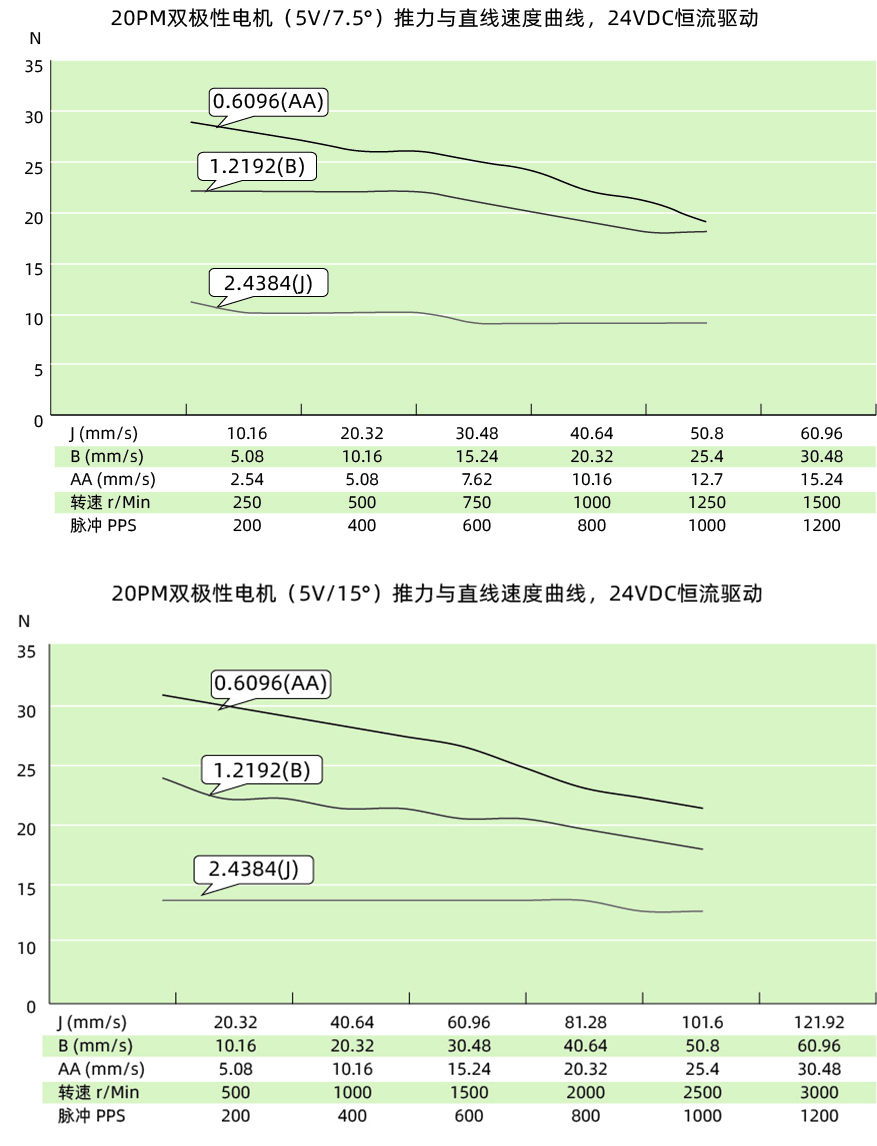

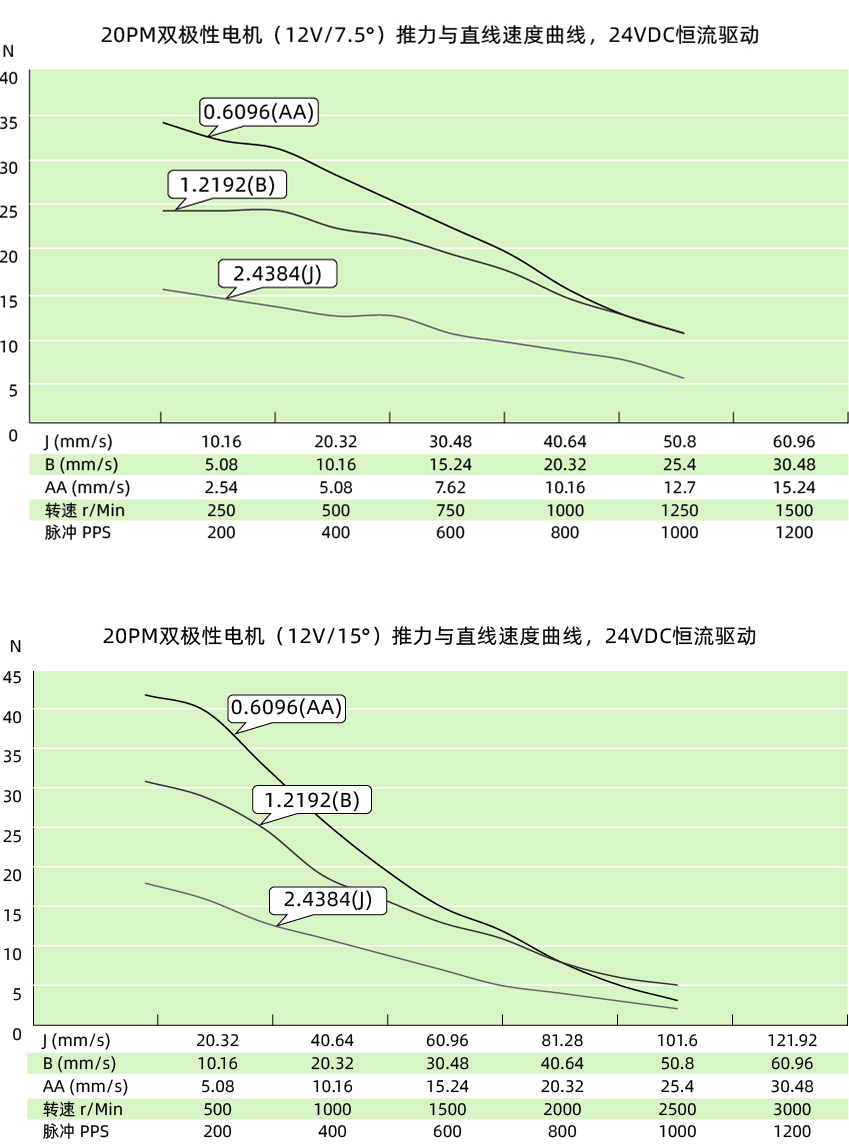

速度推力曲线

选购配件

丝杆端部加工
特氟龙涂覆

如果客户应用中需要无油脂丝杆和螺母的配合,鼎智可以提供特氟龙涂层的丝杆步进电机。

特氟龙丝杆相对于常规的SUS丝杆具有更长的使用寿命和更好的推力。

特氟龙特层可以使用在丝杆电机和所有PM电机

teflon coat
