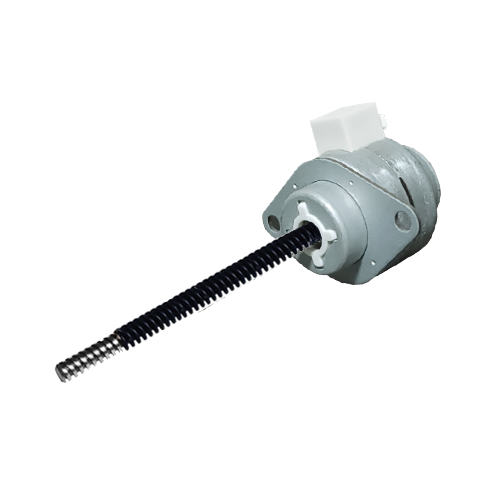

| 25mm 永磁电机线性执行器 | ||||
|---|---|---|---|---|
| 绕组类型 | 双极性 | |||

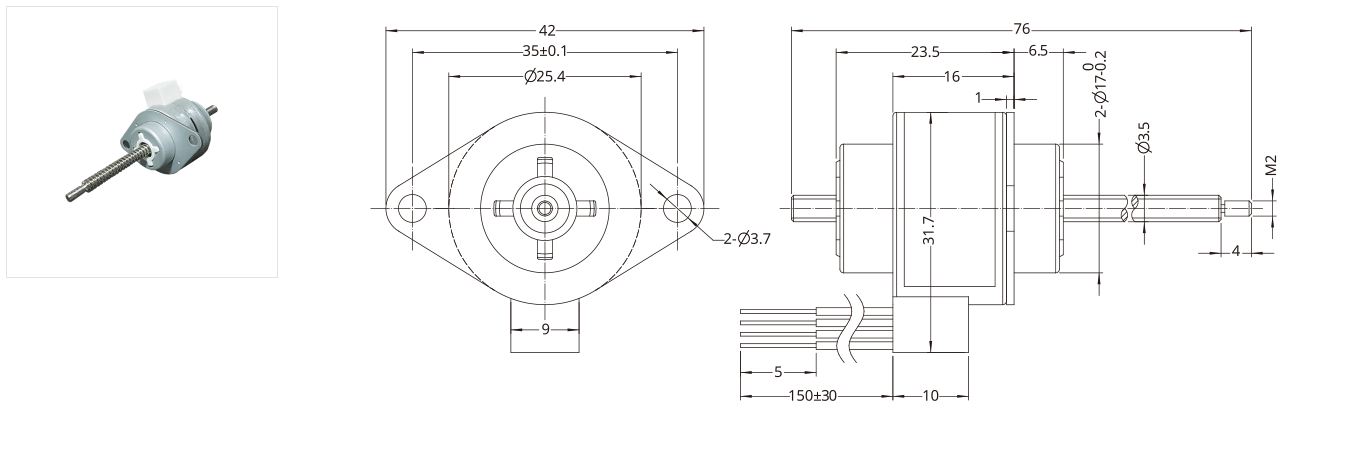

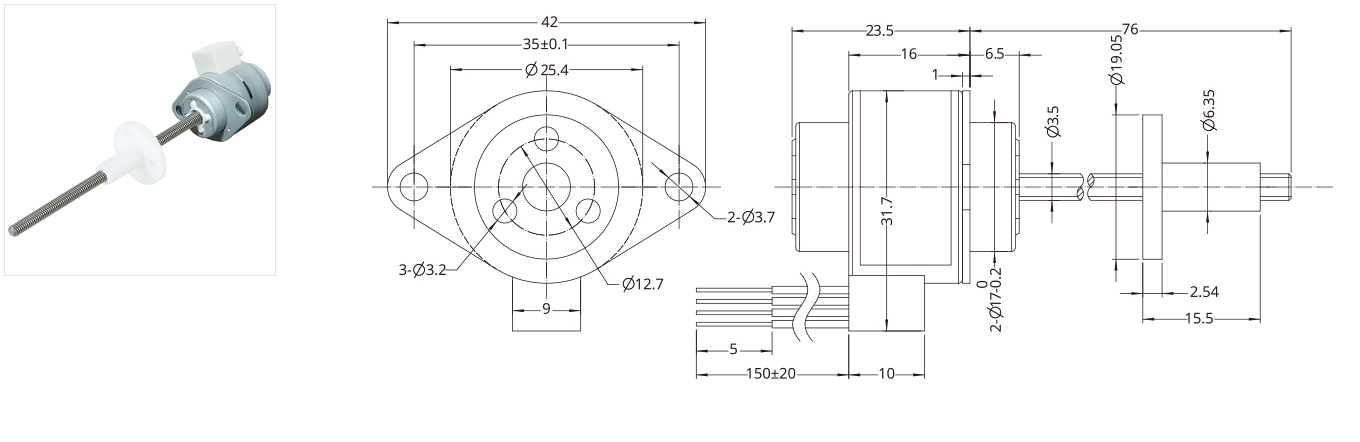

| 电机方式 | 固定轴式、贯通轴式、外部驱动式 | |||
| 步距角 | 7.5° | 15° | ||
| 工作电压 | 5V | 12V | 5V | 12V |
| 每相电流 | 370mA | 160mA | 370mA | 160mA |
| 每相电阻 | 13.5Ω | 70Ω | 13.5Ω | 70Ω |
| 每相电感 | 12.5mH | 65mH | 9.5mH | 47mH |
| 功率 | 3.85W | |||
| 转子惯量 | 1.08gcm2 | |||
| 绝缘等级 | B | |||
| 绝缘电阻 | 100MΩ | |||
| 重量 | 50g | |||
In a mobile environment, you can move left and right to see the contents (tables).

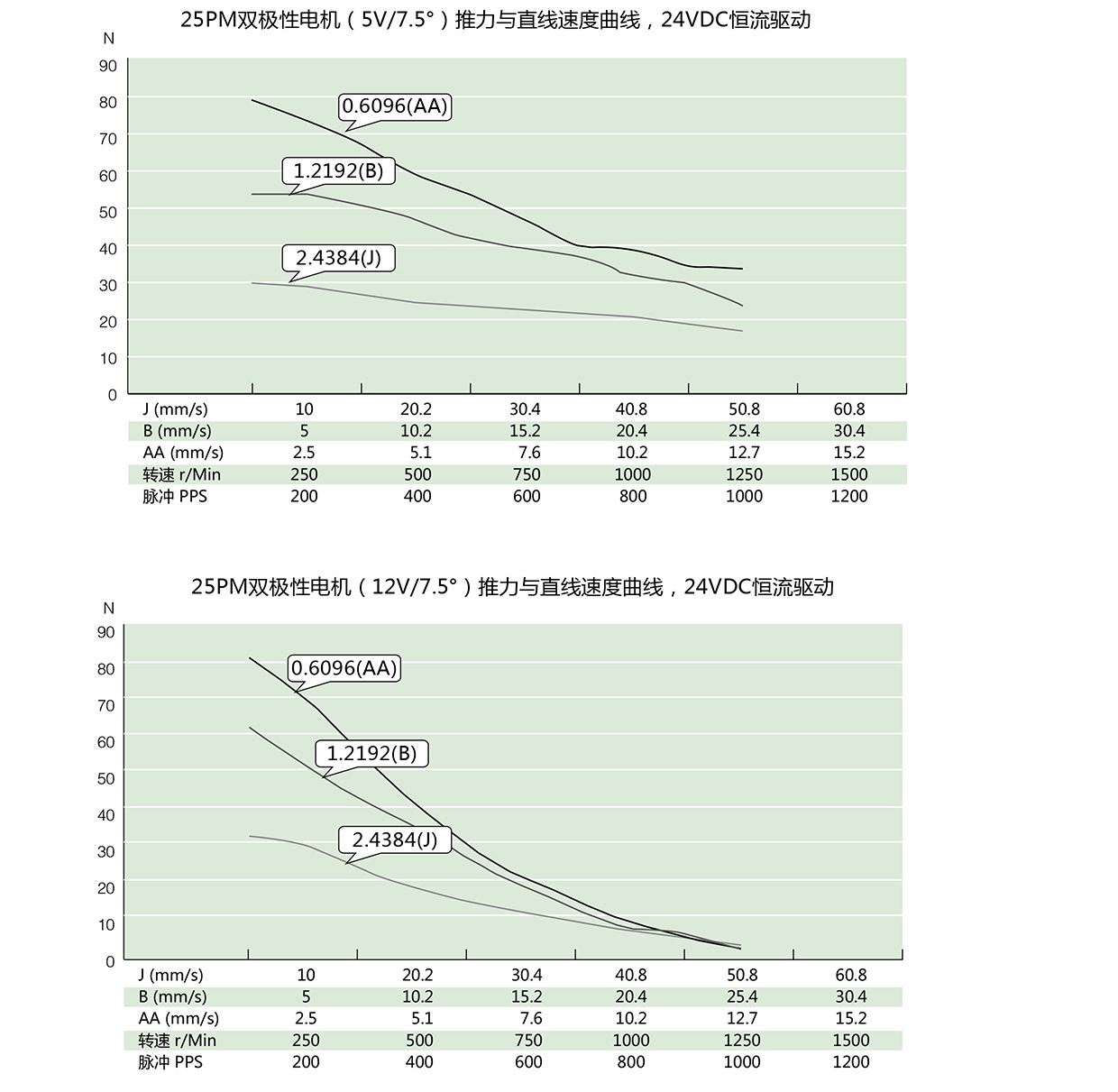

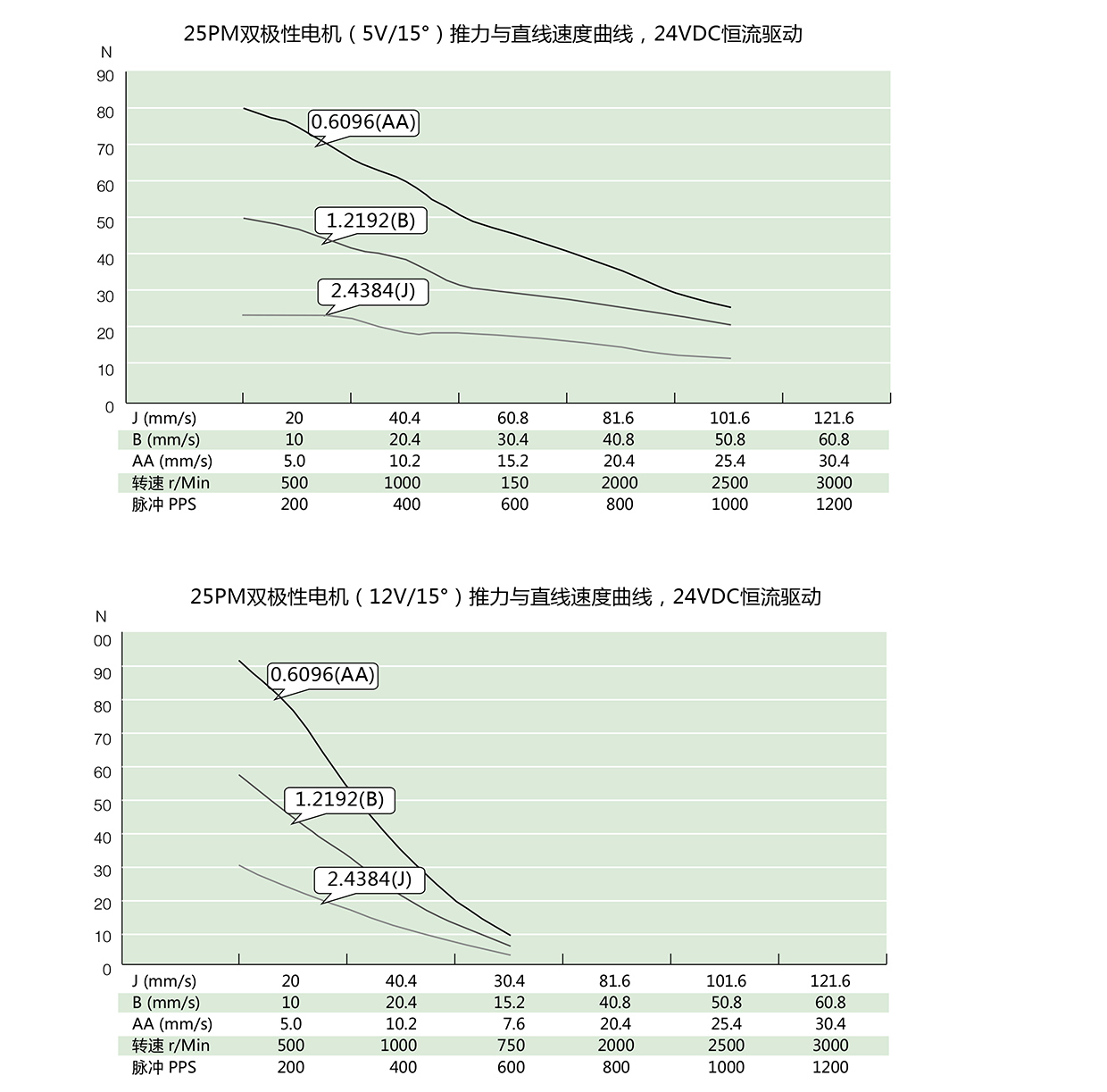

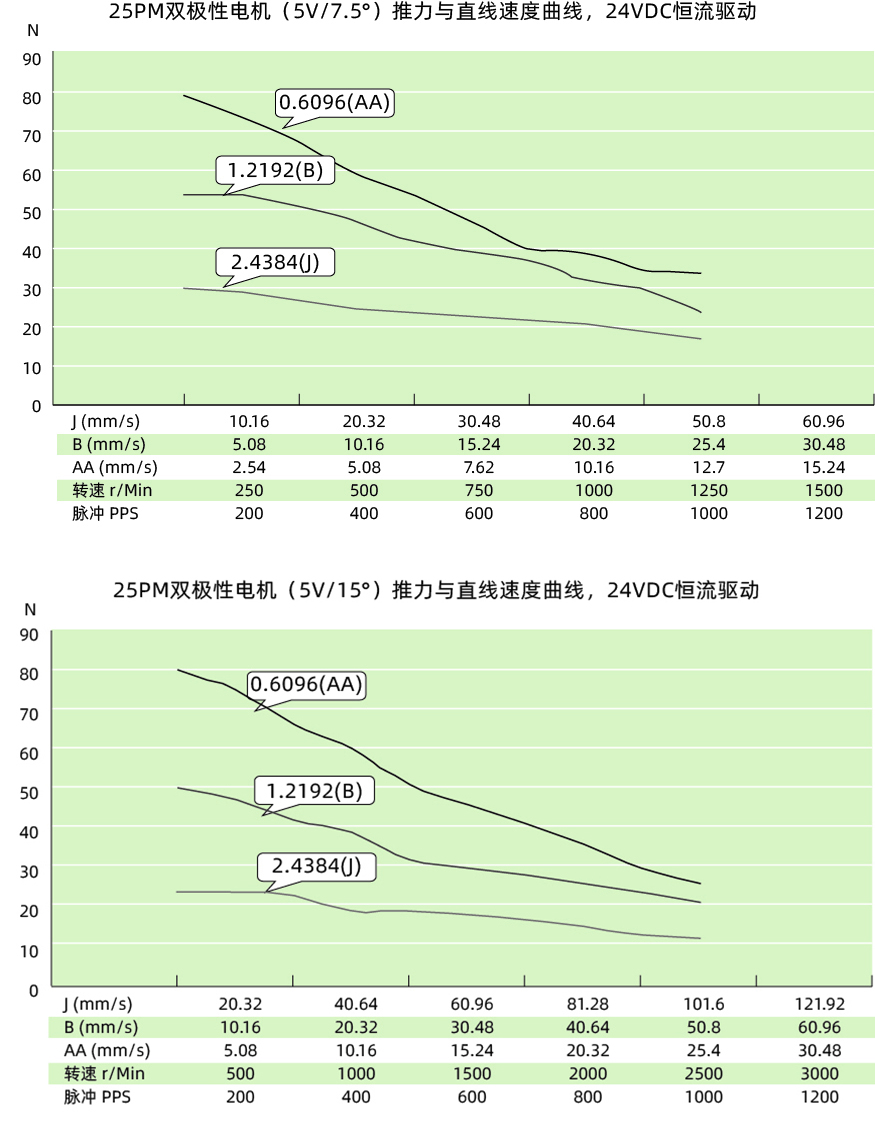

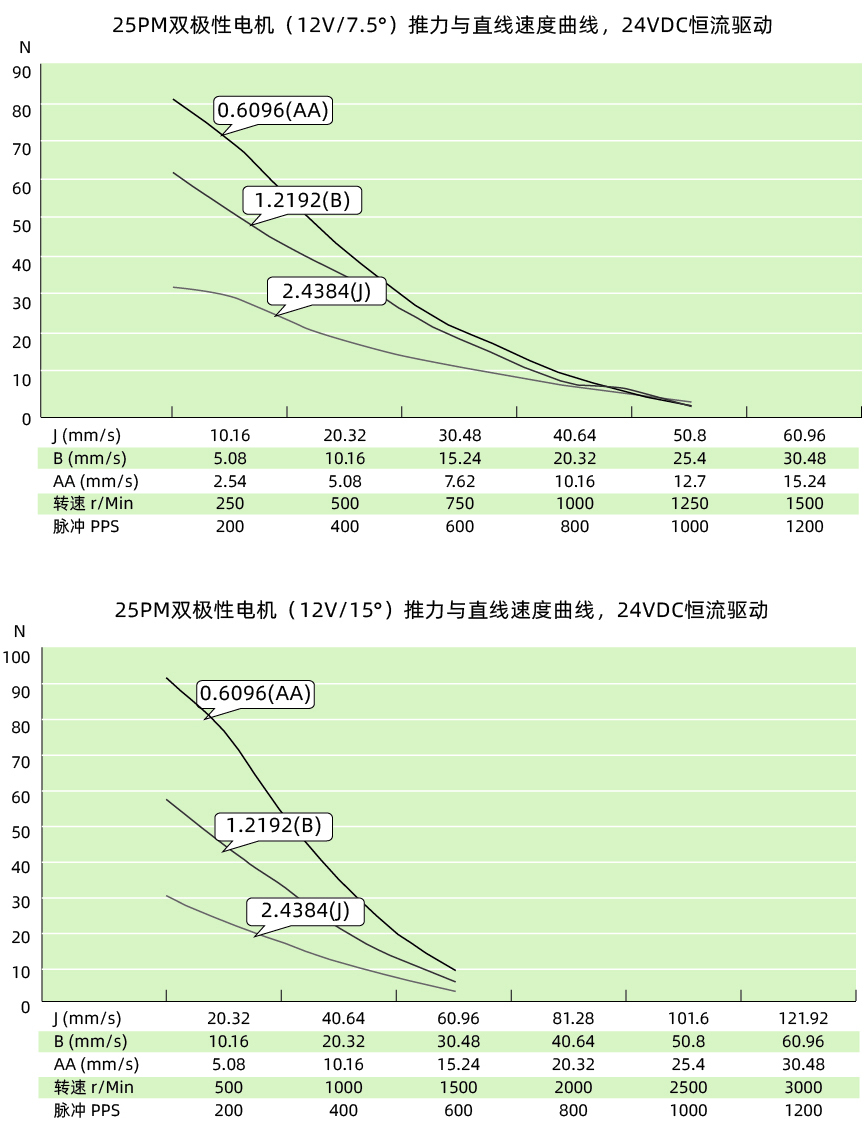

| 步距角 | 导程代码 | 步长 | 导程代码 | ||
|---|---|---|---|---|---|
| mm | inch | mm | inch | ||
| 7.5° | 0.6096 | 0.024 | 0.0127 | 0.0005 | AA |
| 1.2192 | 0.048 | 0.0254 | 0.0010 | B | |
| 2.4384 | 0.096 | 0.0508 | 0.0020 | J | |
| 15° | 0.6096 | 0.024 | 0.0254 | 0.0010 | AA |
| 1.2192 | 0.048 | 0.0508 | 0.0020 | B | |
| 2.4384 | 0.096 | 0.1016 | 0.0040 | J | |

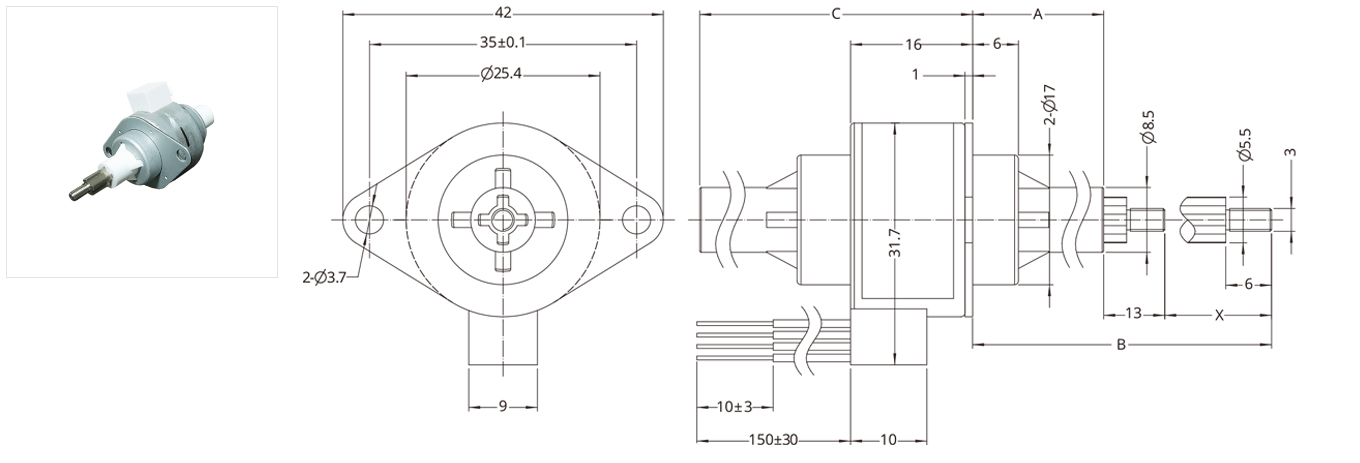

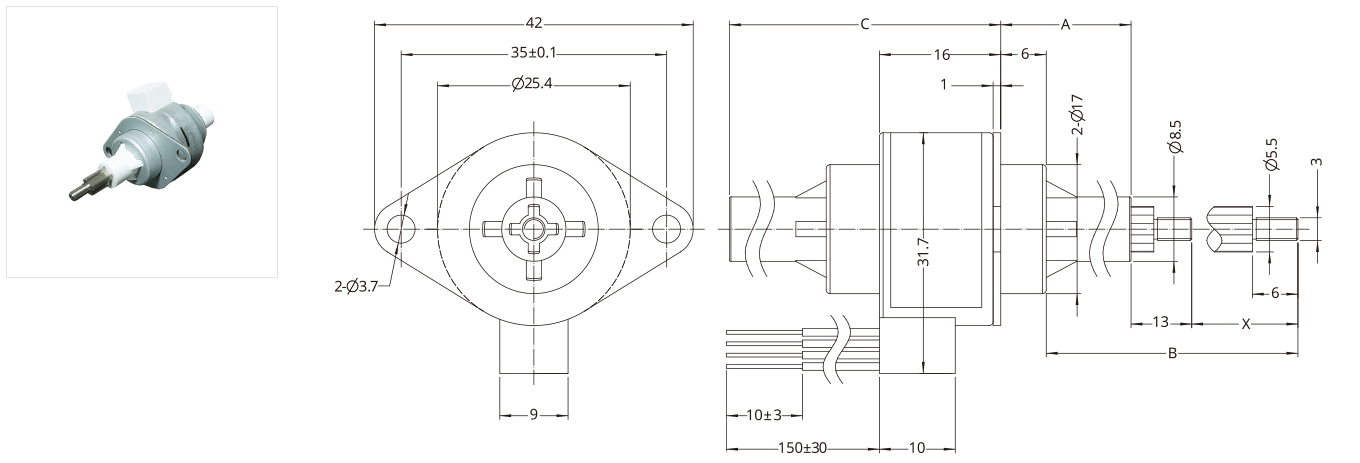

| 行程X | 前套A | 伸出B | 机身长度C（最大值） |
|---|---|---|---|
| 13 | 10.5±0.25 | 36.5 | 27.5 |
| 18 | 15.5±0.25 | 46.5 | 32.5 |
| 25 | 22.5±0.25 | 60.5 | 39.5 |
| 31 | 28.5±0.25 | 72.5 | 45.5 |
如果客户应用中需要无油脂丝杆和螺母的配合，鼎智可以提供特氟龙涂层的丝杆步进电机。
特氟龙丝杆相对于常规的SUS丝杆具有更长的使用寿命和更好的推力。
特氟龙特层可以使用在丝杆电机和所有永磁式丝杆步进电机
