36系列永磁电机线性执行器

36系列 永磁电机线性执行器有三种结构可选:固定轴式、贯通轴式、外部驱动式。可定制丝杆端部加工和丝杆长度。

36系列永磁电机线性执行器

电气参数

In a mobile environment, you can move left and right to see the contents (tables).

36mm 永磁电机线性执行器
绕组类型 双极性
电机方式 固定轴式、贯通轴式、外部驱动式
步距角 7.5° 15°
工作电压 5V 12V 5V 12V
每相电流 560mA 230mA 560mA 230mA
每相电阻 52Ω 52Ω
每相电感 11.5mH 72mH 8mH 56mH
功率 5.6W
转子惯量 8.5gcm2
绝缘等级 B
绝缘电阻 100MΩ
重量 120g

可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

步距角 导程代码 步长 导程代码
mm inch mm inch
7.5° 0.6096 0.024 0.0127 0.0005 AA
1.2192 0.048 0.0254 0.0010 B
2.4384 0.096 0.0508 0.0020 J
15° 0.6096 0.024 0.0254 0.0010 AA
1.2192 0.048 0.0508 0.0020 B
2.4384 0.096 0.1016 0.0040 J

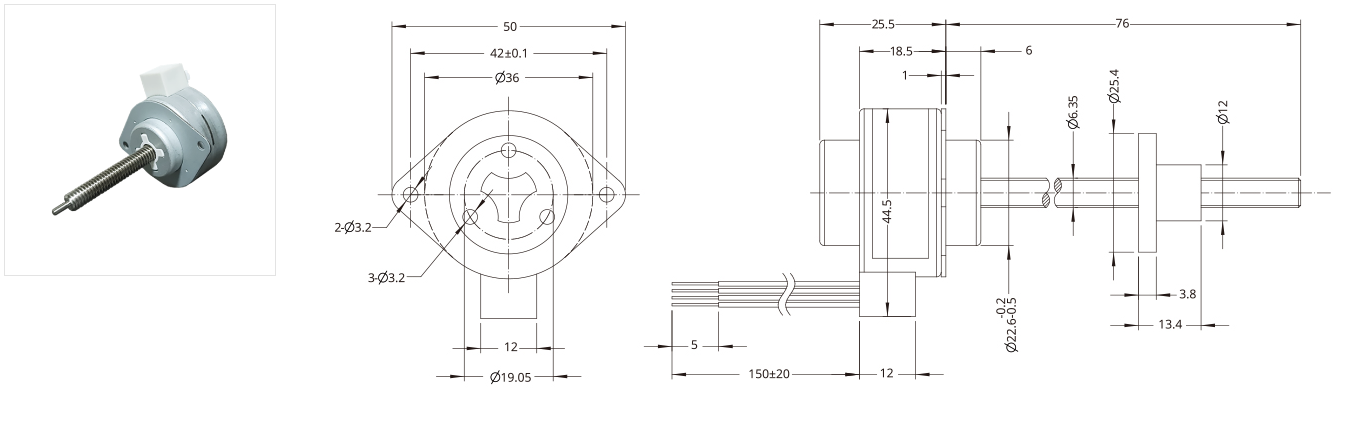

外形尺寸图

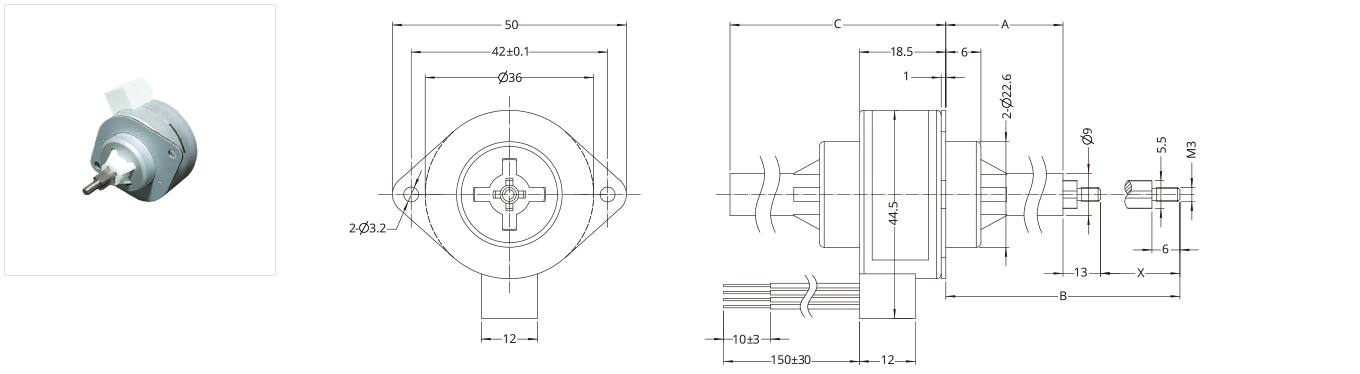

外部驱动式

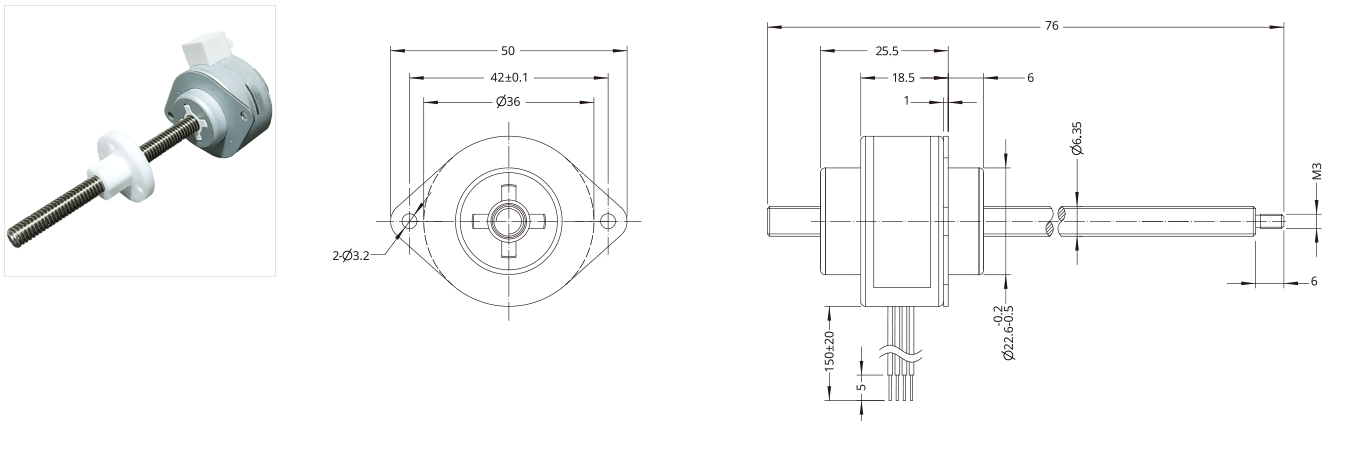

贯通轴式
K型固定轴式
行程X 前套A 伸出B 机身长度C(最大值)
16 12±0.25 41 31.5
25 21±0.25 59 40.5
38 34±0.25 85 53.5

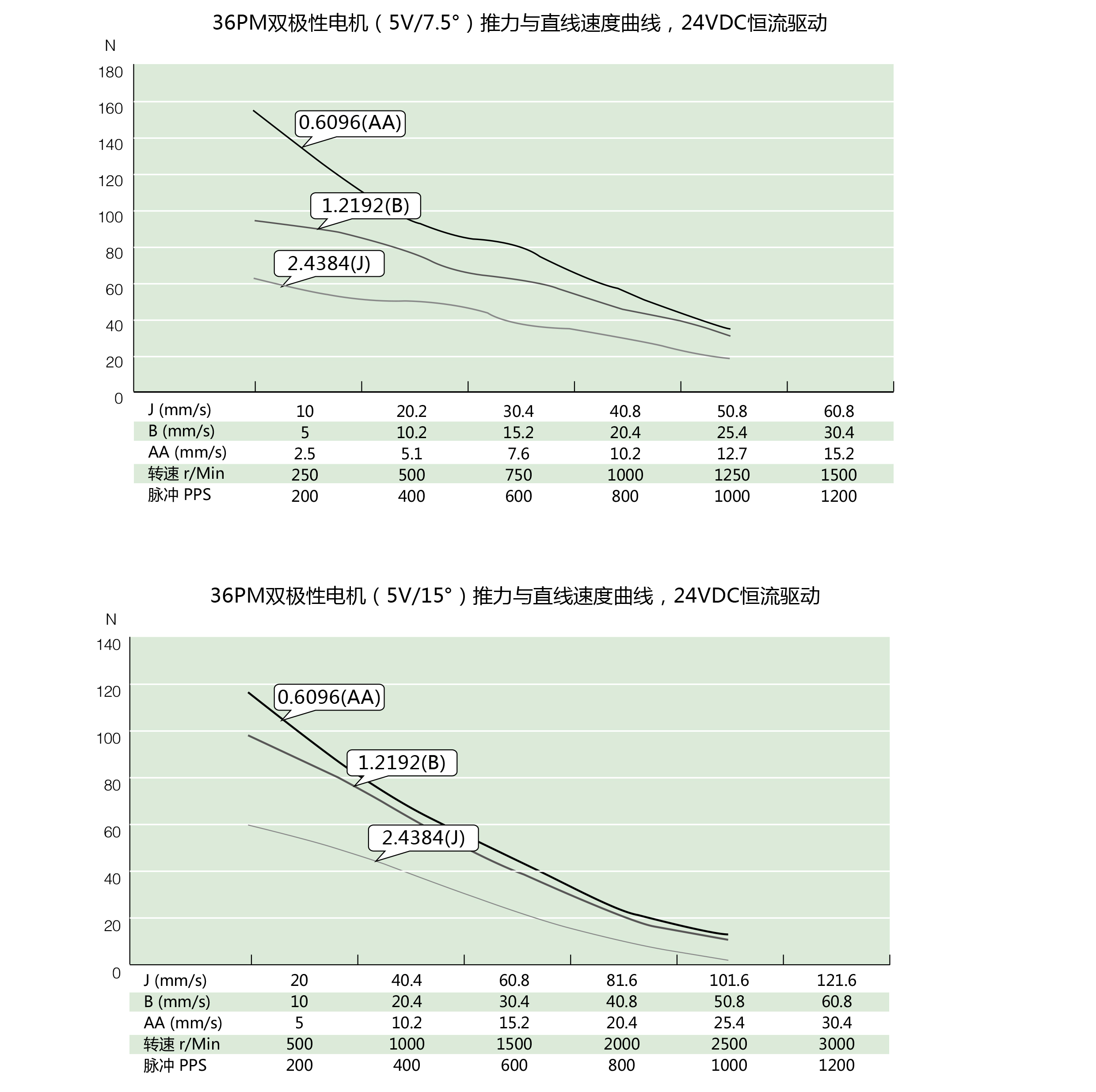

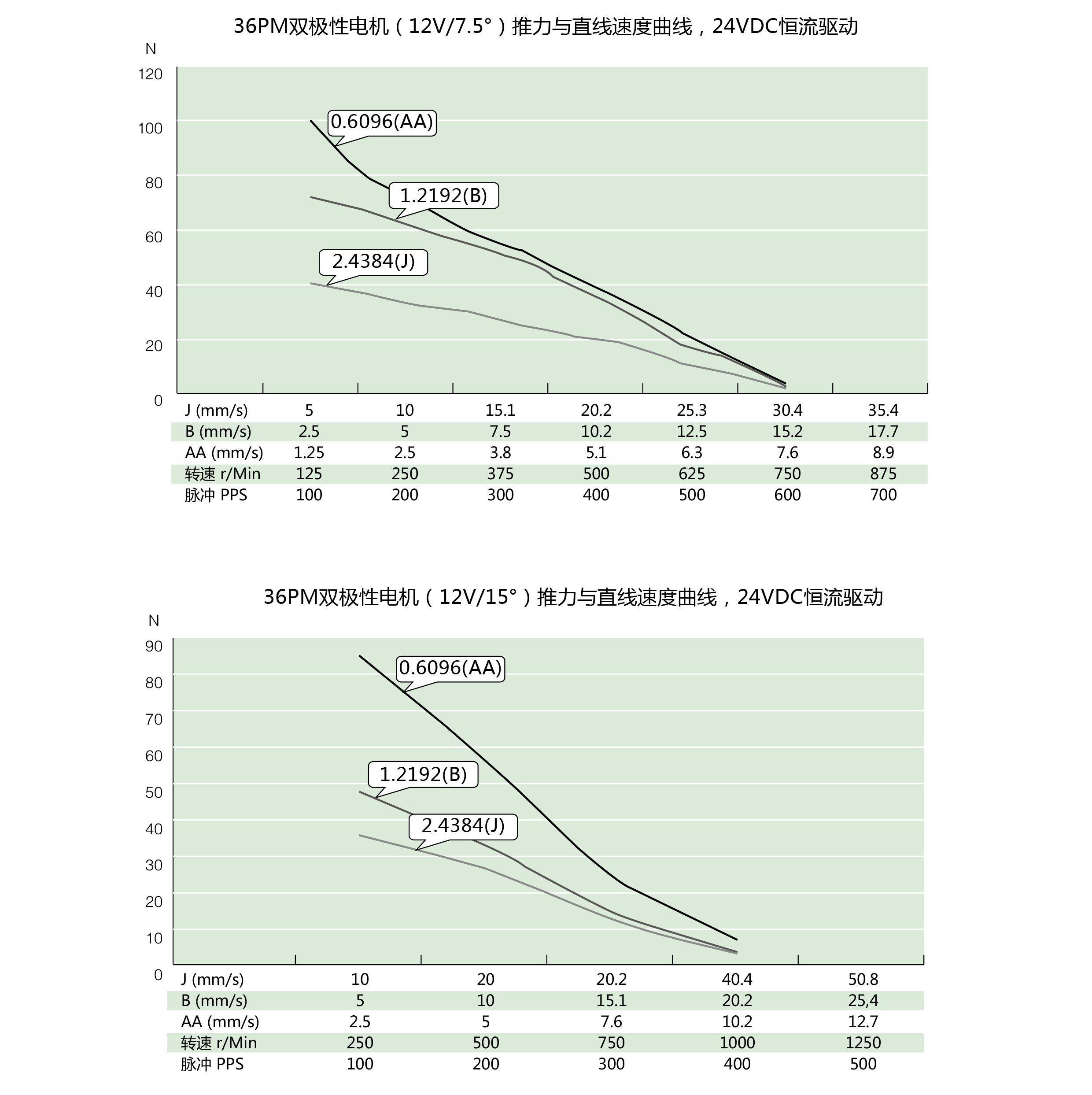

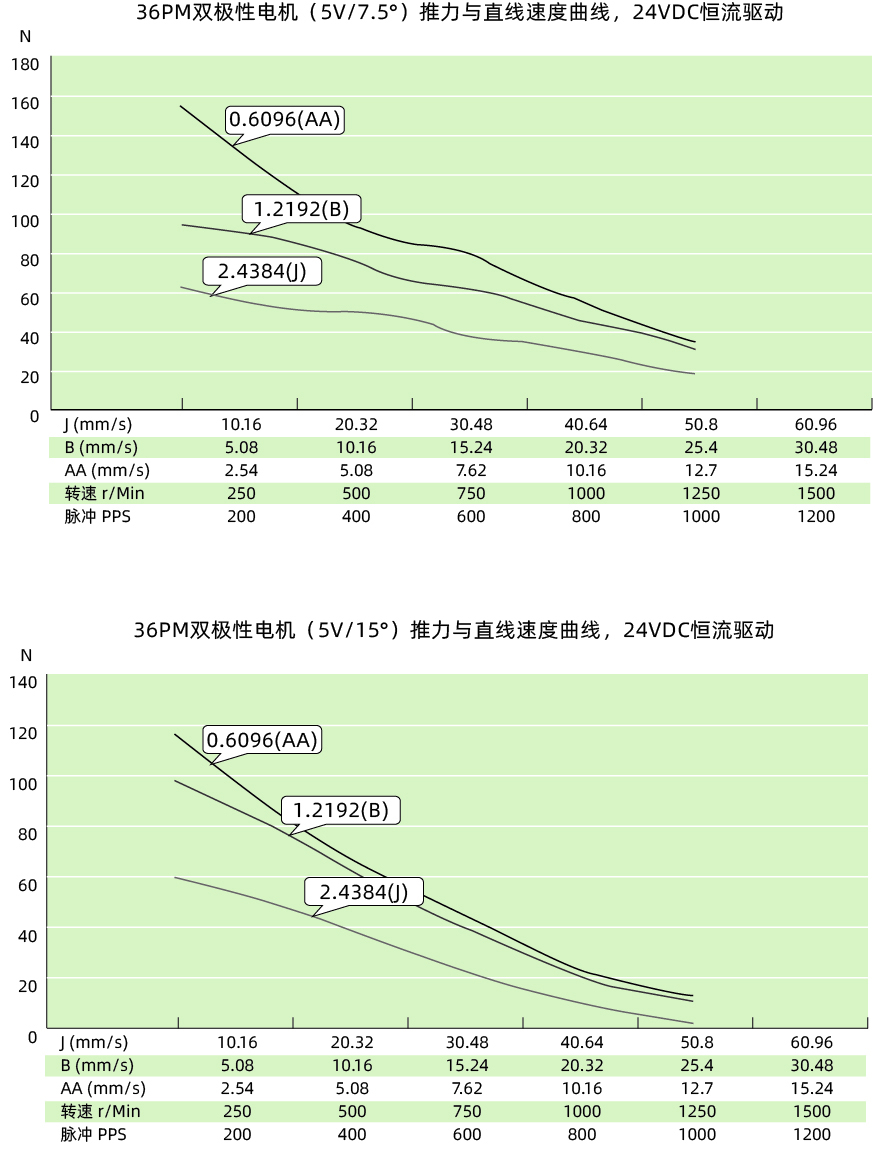

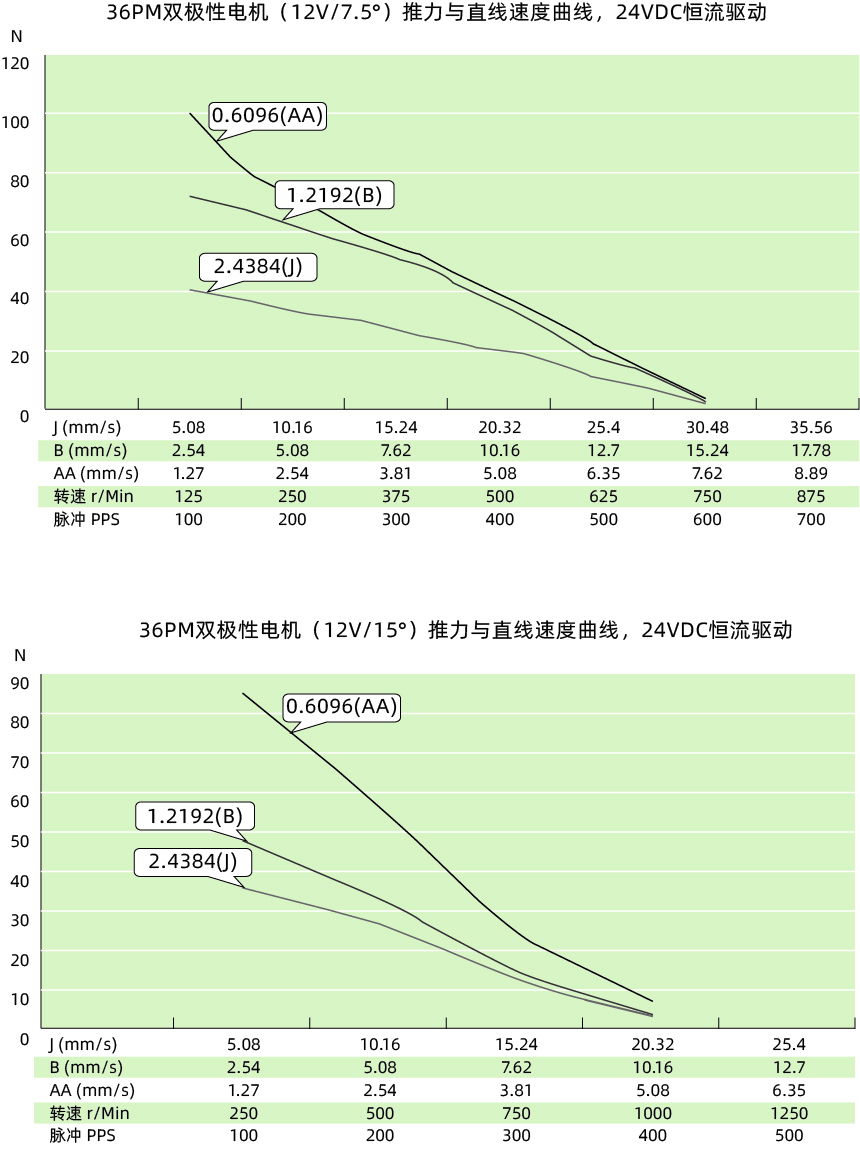

速度推力曲线

选购配件

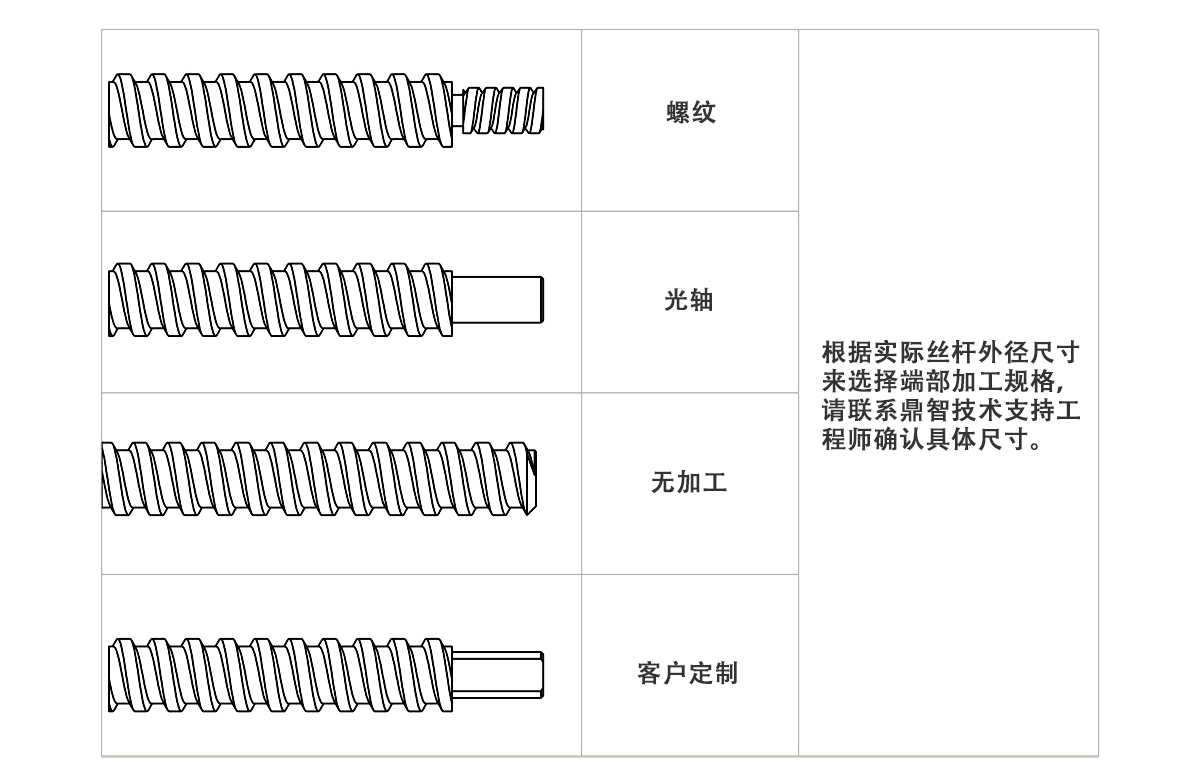

丝杆端部加工

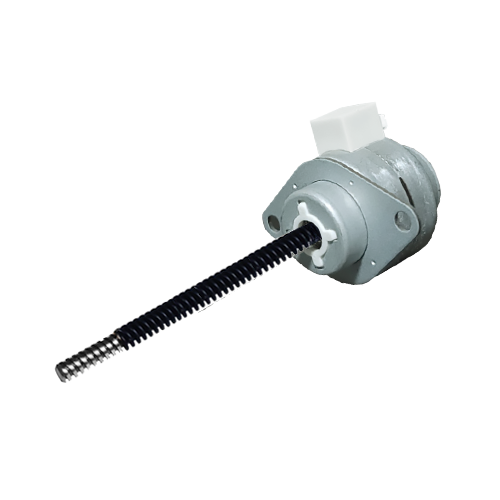

特氟龙涂覆

如果客户应用中需要无油脂丝杆和螺母的配合,鼎智可以提供特氟龙涂层的丝杆步进电机。

特氟龙丝杆相对于常规的SUS丝杆具有更长的使用寿命和更好的推力。

特氟龙特层可以使用在丝杆电机和所有PM电机

teflon coat
