14系列滑动丝杆线性执行器

14mm滑动丝杆线性执行器是目前最小的混合式步进电机,最大推力19N,提供外部驱动式、贯通轴式、K型固定轴式三种结构。

14系列滑动丝杆线性执行器

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 相电压[V] 相电流[Rms A] 相电阻[Ω] 相电感[mH] 重量[g] 引线数量 电机长度[mm]
6-2103 6.6 0.3 22 4.5 60 4 32

电机绝缘等级B,温升80℃,使用环境温度-20℃~55℃


可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @1.8° [mm]*
0.138 3.5 0.0118 0.3 AF 0.0015
0.138 3.5 0.024 0.6096 AA 0.003048
0.138 2.5 0.0394 1 AB* 0.005
0.138 3.5 0.048 1.2192 B 0.006096
0.138 3.5 0.0787 2 G 0.01
0.138 3.5 0.1575 4 M 0.02
0.138 3.5 0.315 8 T 0.04

* 四舍五入值
*贯通轴式及固定轴式只可选择φ2.5mm丝杆装配


外形尺寸图

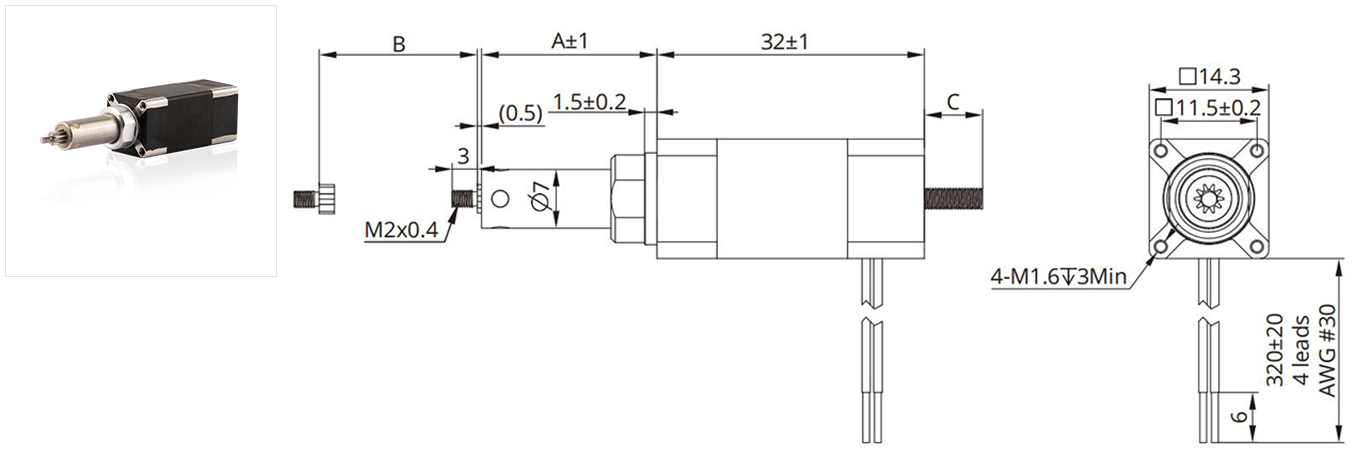

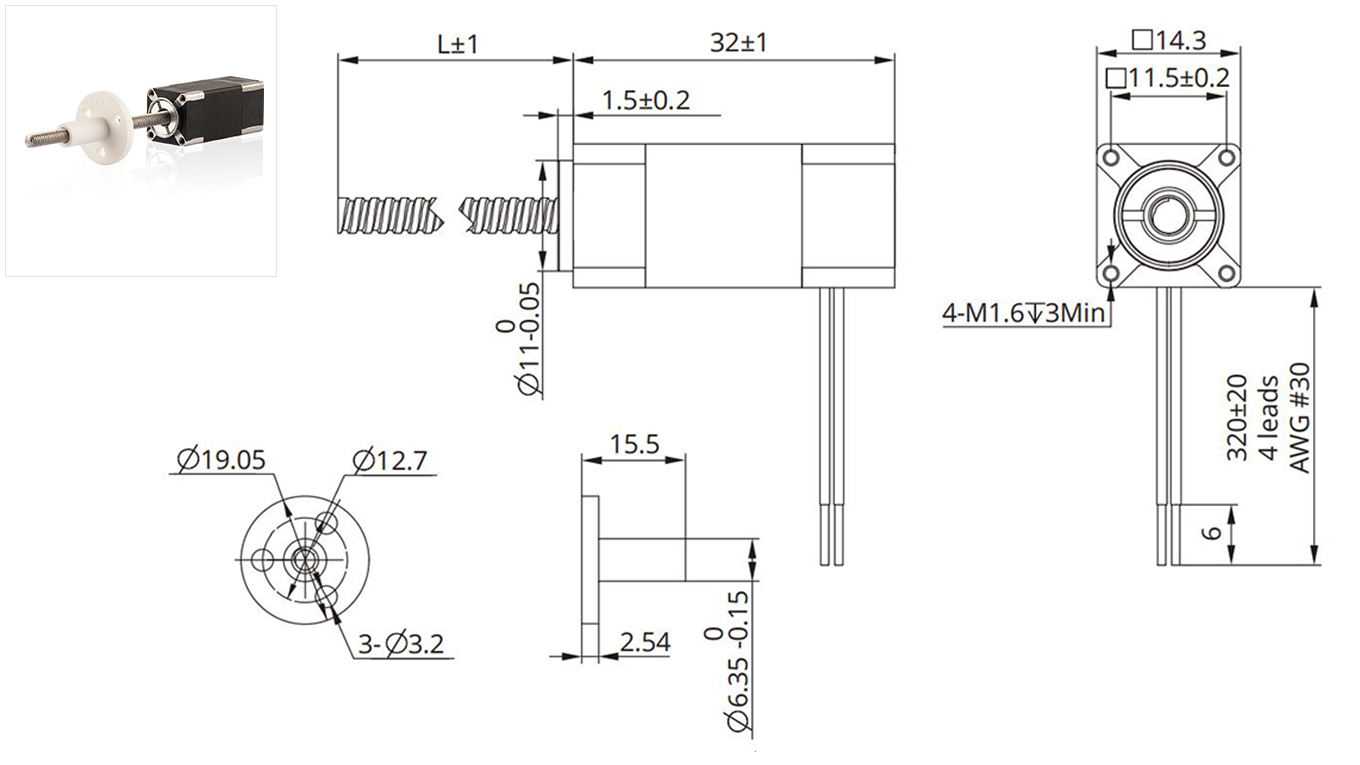

外部驱动式

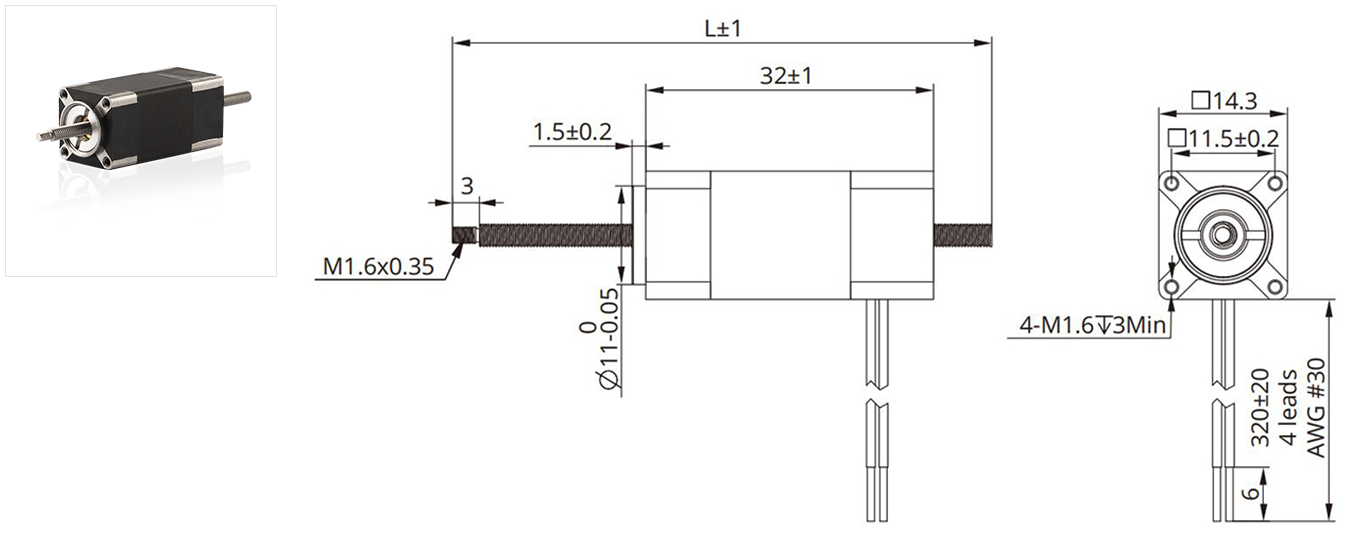

贯通轴式
K型固定轴式
行程规格
尺寸A
(mm)
行程B
(mm)
尺寸C
(mm)
6 5 0
11 10 0
16 15 2
21 20 7

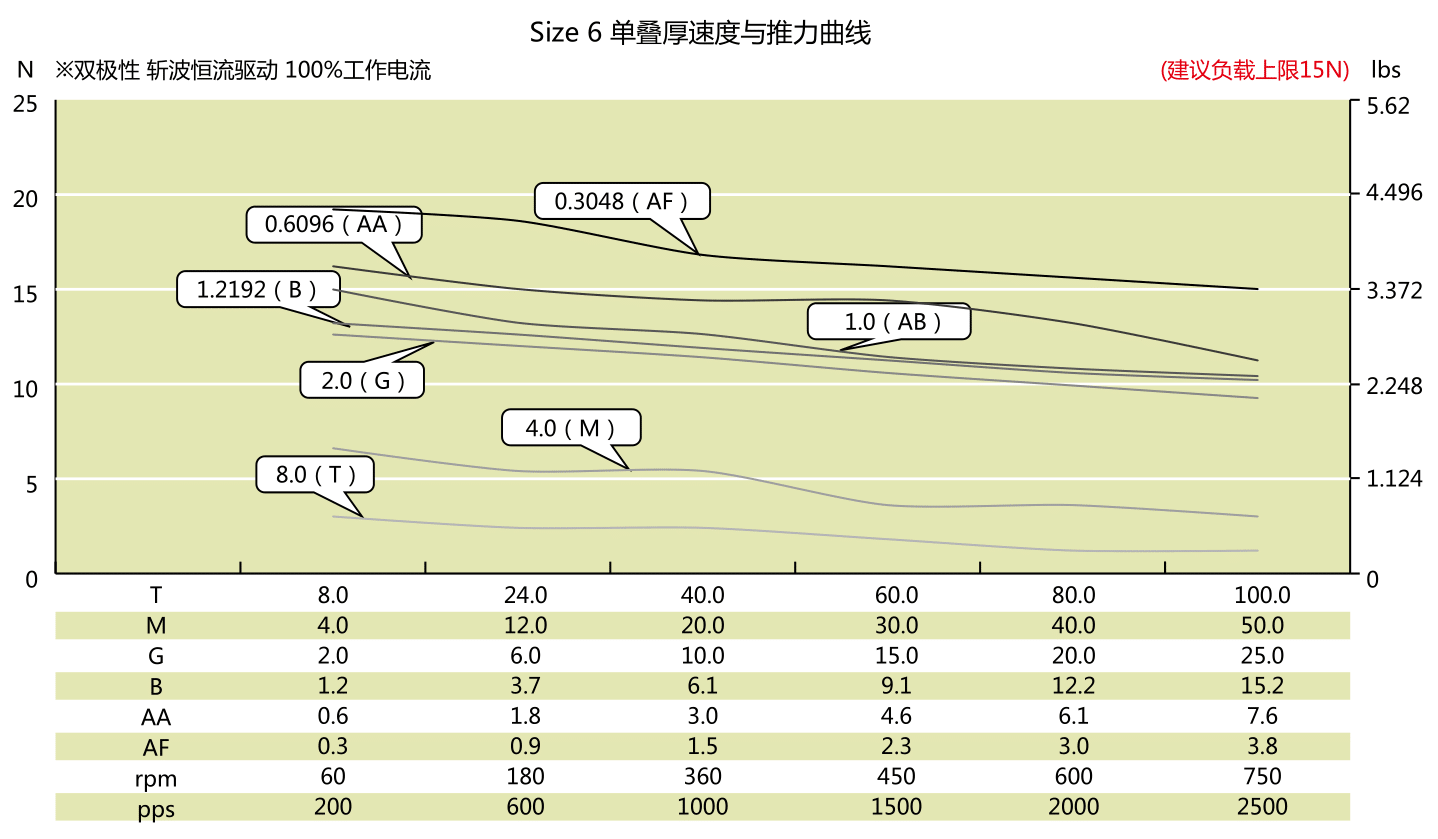

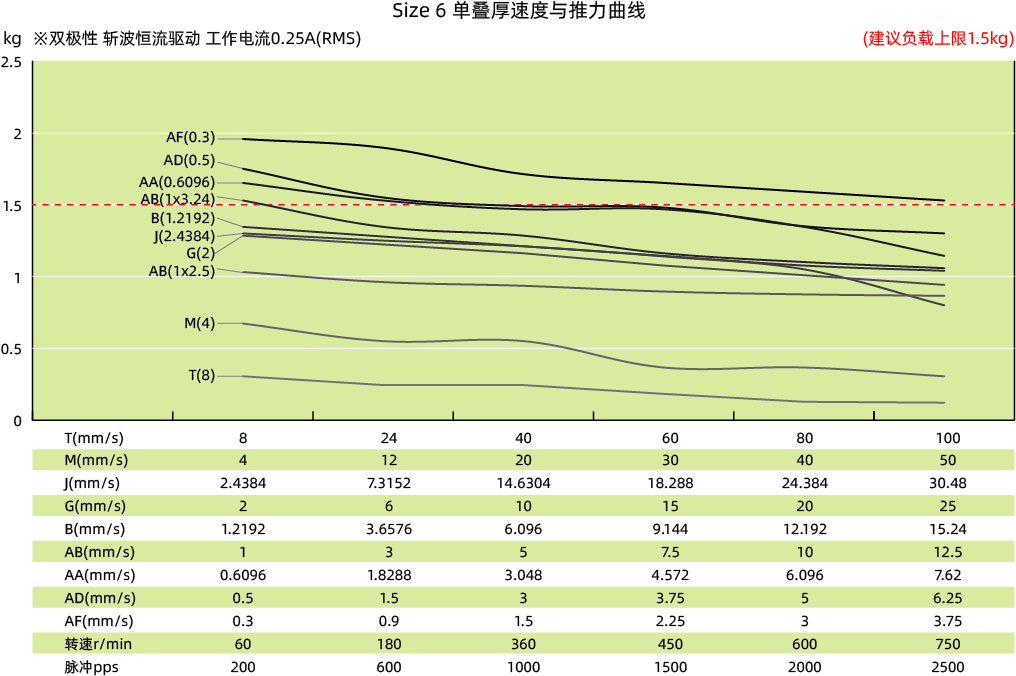

速度推力曲线


测试条件
以上曲线是用DS-OLS2-FPD双极性恒流斩波步进驱动器在24Vdc条件下进行测试,不同测试条件与运行工况将导致性能有所差异,合理的加减速将有助于提高电机性能,此处供作参考。以上数据均基于牵出力矩性能,为确保使用寿命和可靠性,建议选用产品时留有50%以上余量。

选购配件

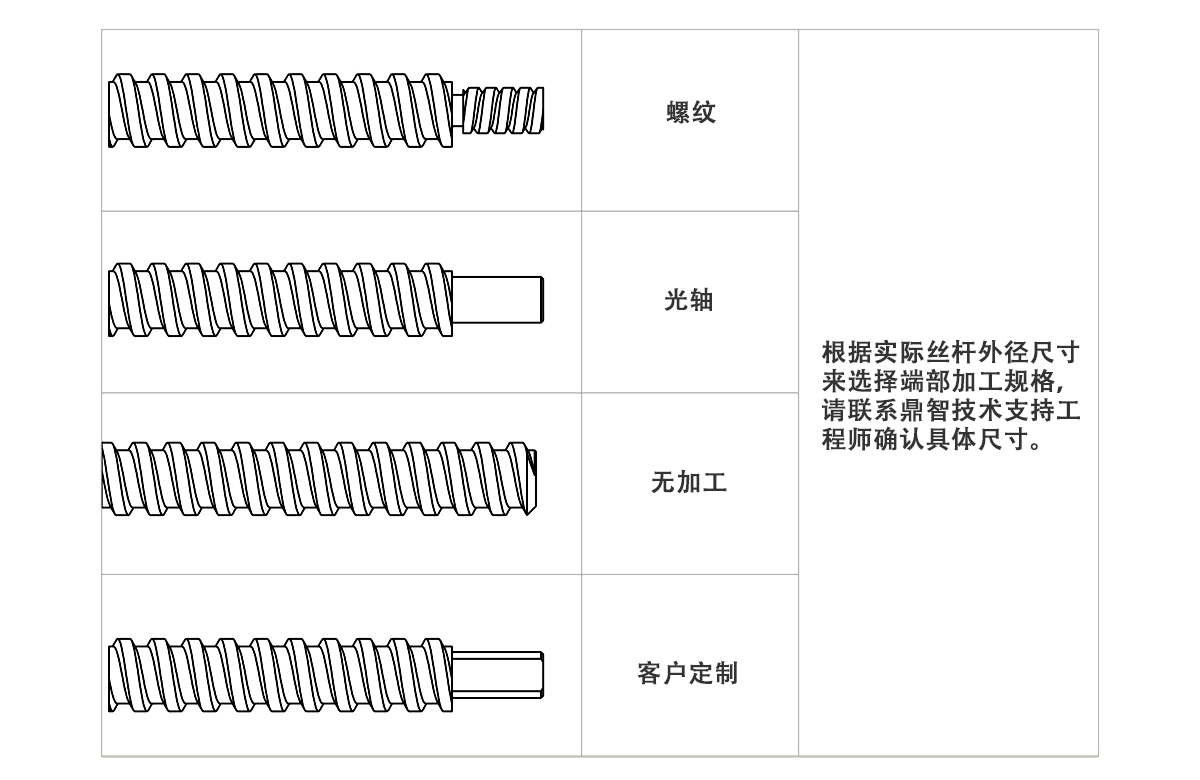

丝杆端部加工
特氟龙涂覆

如客户应用环境中丝杆与螺母配合无需油脂,可选特氟龙涂覆。

与常规303不锈钢丝杆相比,特氟龙涂覆具有更长使用寿命以及高推力优势。

特氟龙涂覆适用于所有类型丝杆电机 外部驱动式, 贯通轴式、C型固定轴式气缸式、K型固定轴式

除此以外特氟龙涂覆也可与消间隙螺母配套使用。

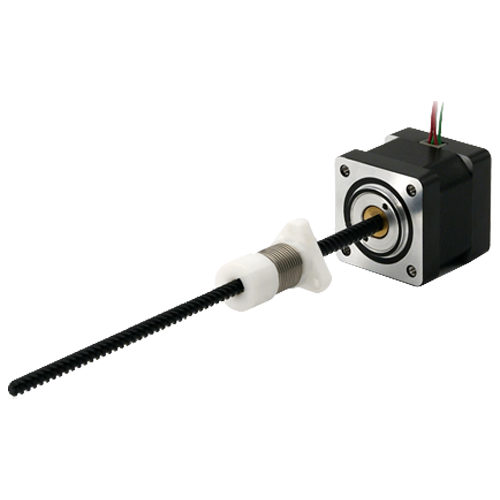

teflon coat

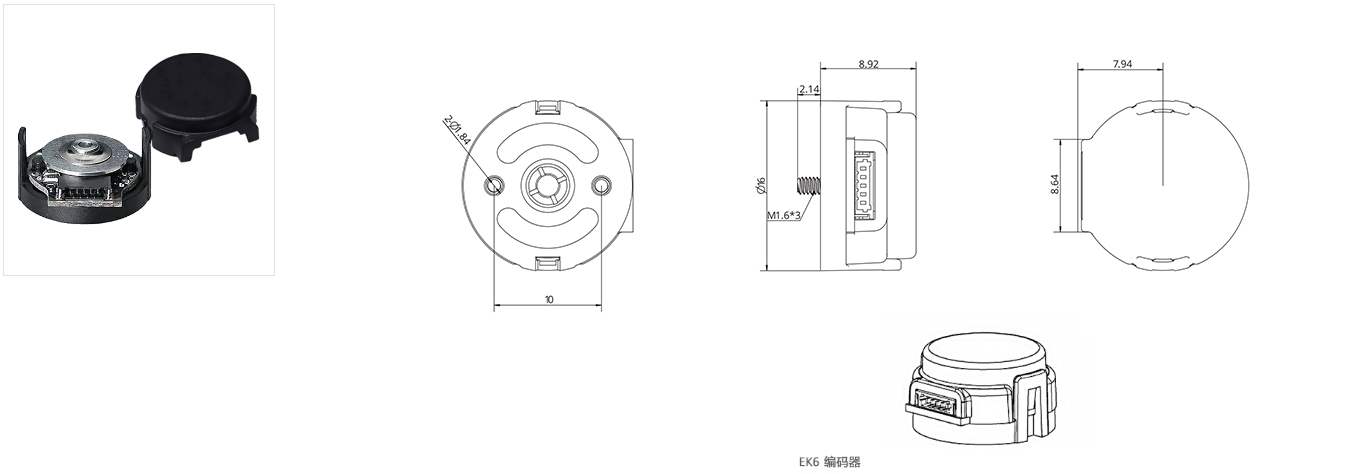

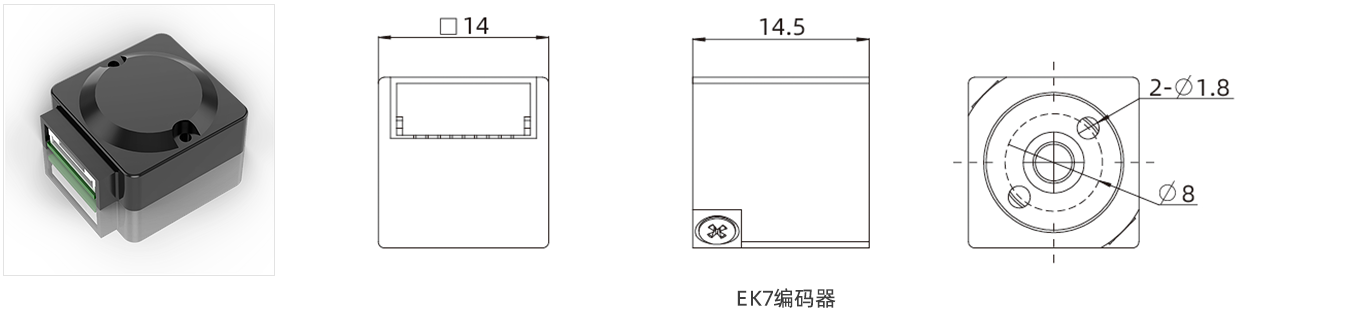

可选编码器

In a mobile environment, you can move left and right to see the contents (tables).

分辨率 250 256 500 512 1000 1024 2000 2048 4000 4096
单端 0 1 2 3 4 5 6 7 8 9




分辨率 - - - 1000 - - 2000 - - -
单端
0 1 2 3 4 5 6 7 8 9
差分 A B C D E F G H I J
