20系列滑动丝杆线性执行器

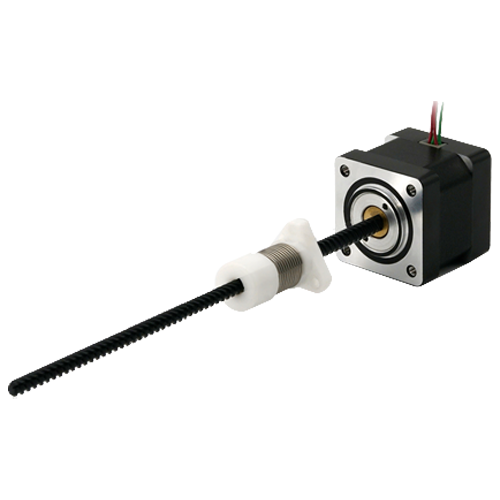

20mm系列电机可以集成到各种应用中,提供精确的线性定位,占用不到1平方英寸,最大推力可达45N。三种结构可选:外部驱动式、贯通轴式、K型固定轴式。

20系列滑动丝杆线性执行器

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 相电压[V] 相电流[A] 相电阻[Ω] 相电感[mH] 重量[g] 引线数量 电机长度[mm]
8-2105 2.5 0.5 5.1 1.5 51 4 27.2
8-2205 4.4 0.5 8.8 2.7 74 4 38.1

电机绝缘等级B,温升80℃,使用环境温度-20℃~55℃


可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @1.8° [mm]*
0.138 3.5 0.0118 0.3 AF 0.0015
0.138 3.5 0.024 0.6096 AA 0.003
0.138 3.24 0.0394 1 AB 0.005
0.138 3.5 0.048 1.2192 B 0.0061
0.138 3.5 0.0787 2 G 0.01
0.138 3.5 0.1575 4 M 0.02
0.138 3.5 0.315 8 T 0.04
  • *电机绕组参数及丝杆长度可根据客户要求定制
  • * 当除不尽时,采用四舍五入

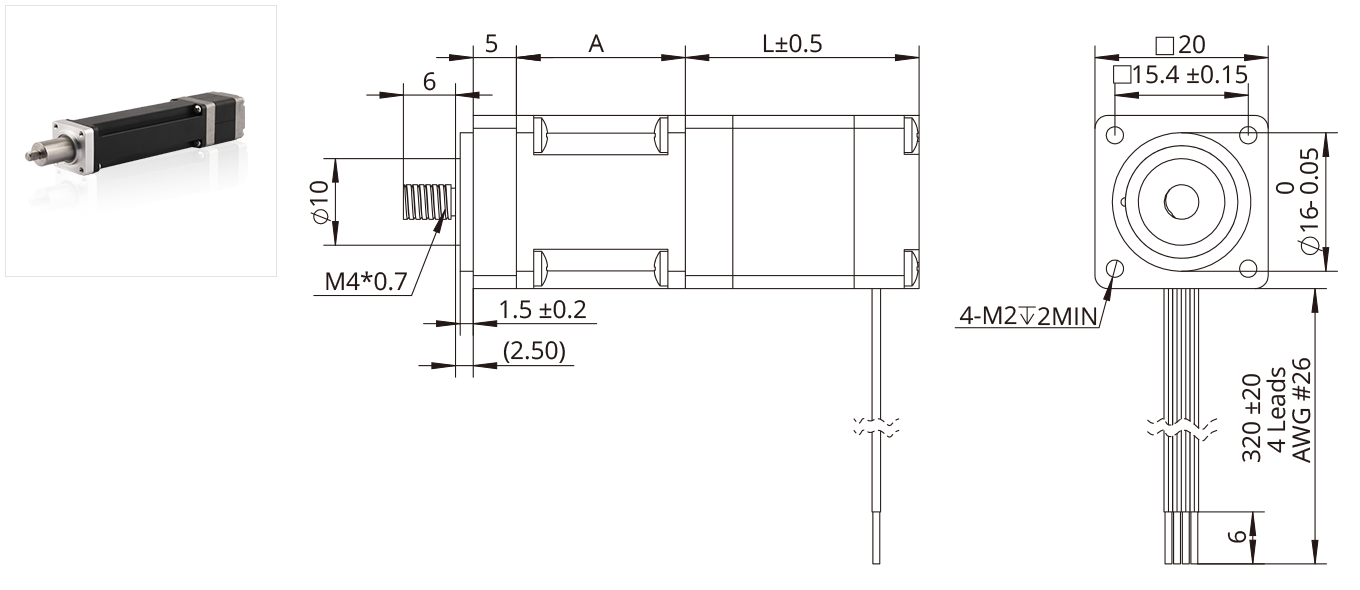

外形尺寸图

外部驱动式

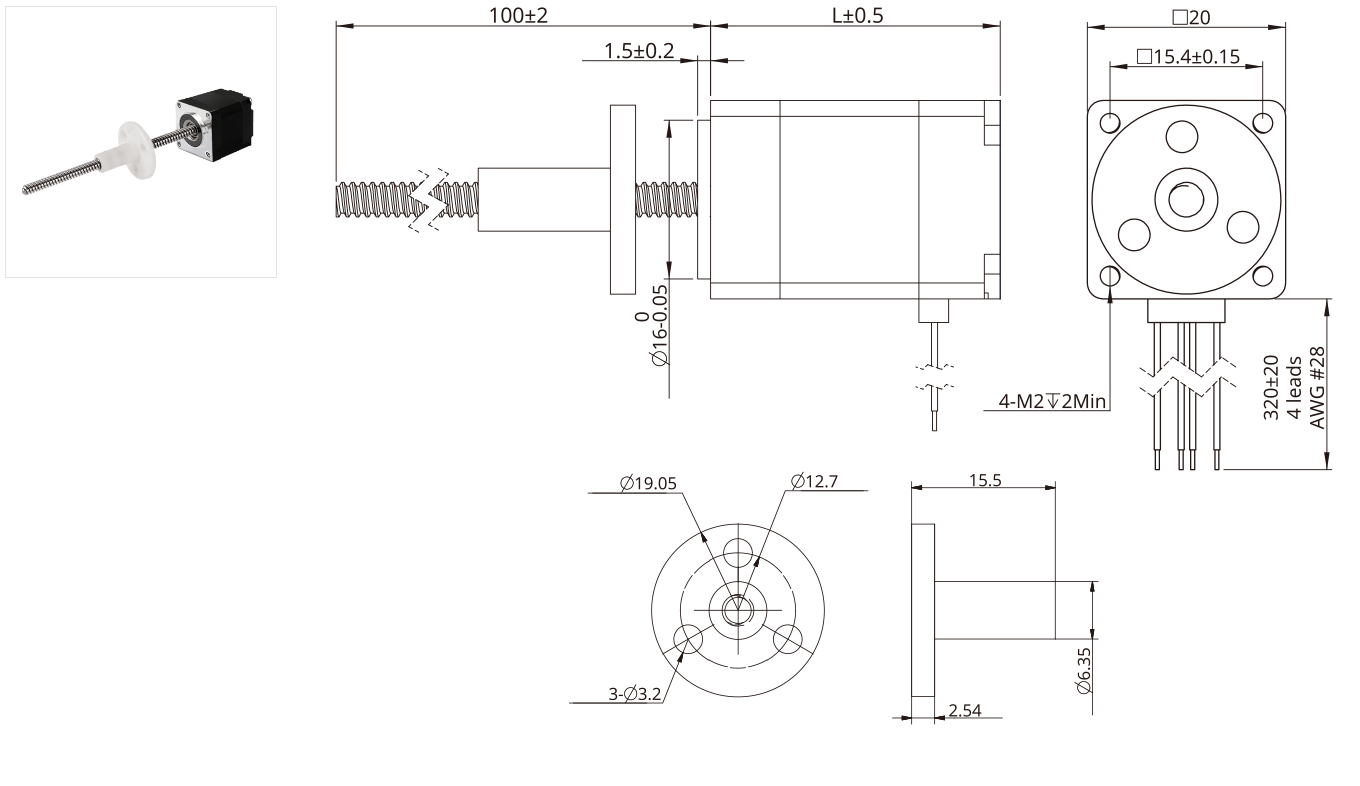

贯通轴式
C型固定轴式
行程规格
尺寸A
(mm)
行程B
(mm)
尺寸L
(mm)
22.2 12.7 单叠厚电机
27.2mm
双叠厚电机
38.1mm
28.55 19.05
34.9 25.4
41.3 31.8
47.6 38.1
60.3 50.8
73 63.5

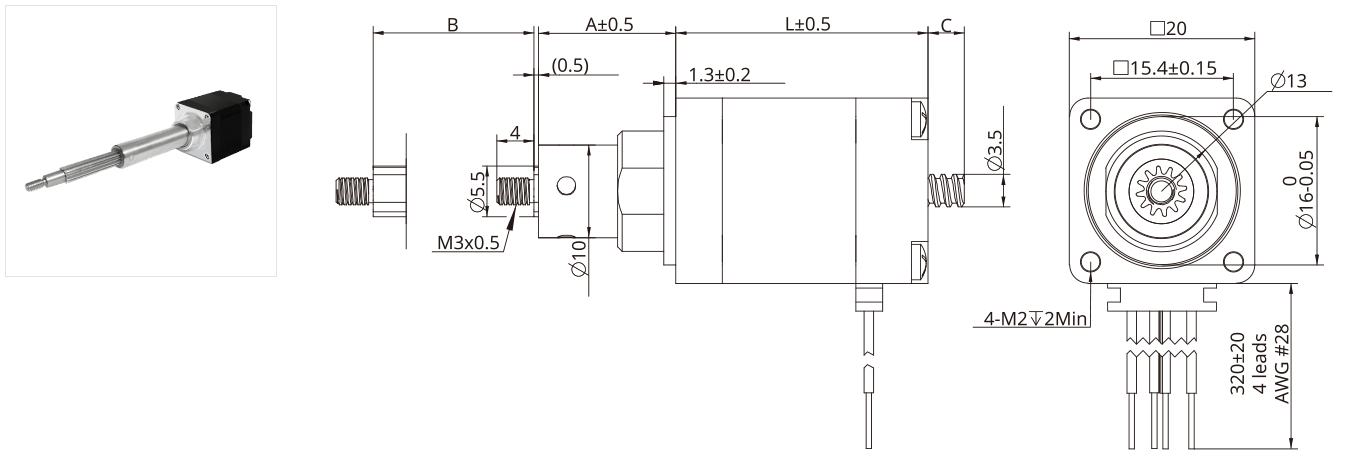

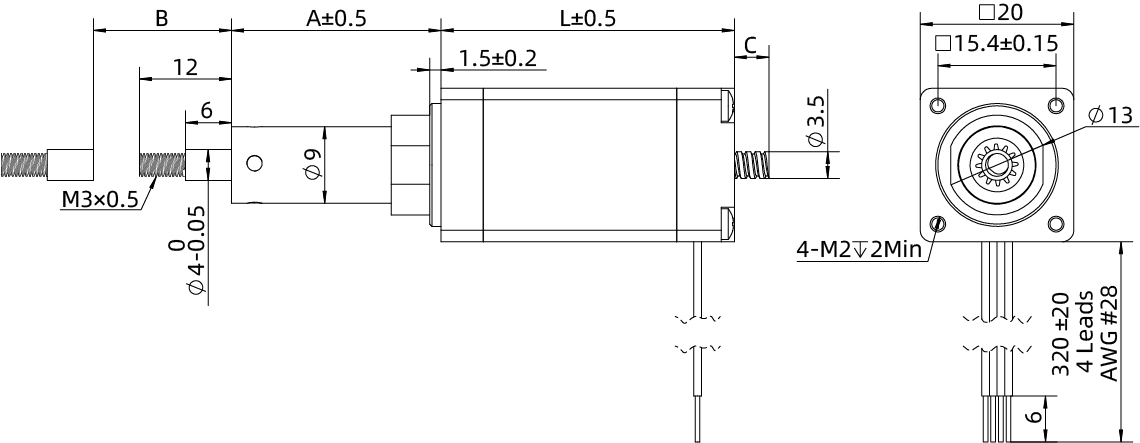

K型固定轴式
行程规格
尺寸A
(mm)
行程B
(mm)
尺寸C (mm)
L=27.2 L=38.1
10.9 9 0 0
14.6 12.7 3.5 0
20.8 19.05 9.5 0
27.3 25.4 15.5 4.5
37.3 31.8 22.5 11.5
40 38.1 28.5 17.5

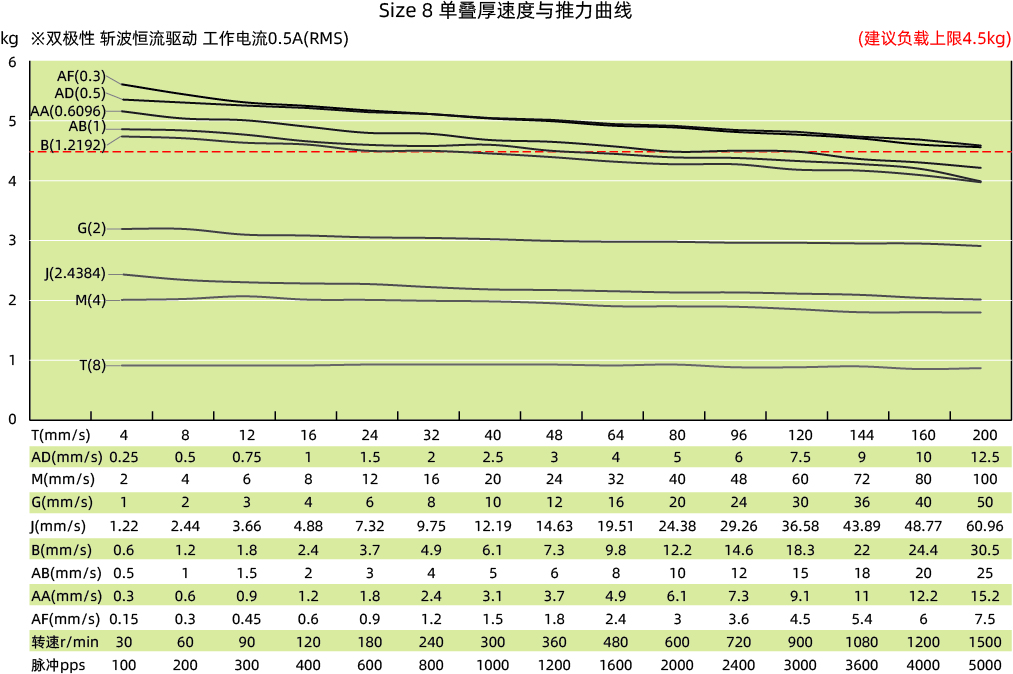

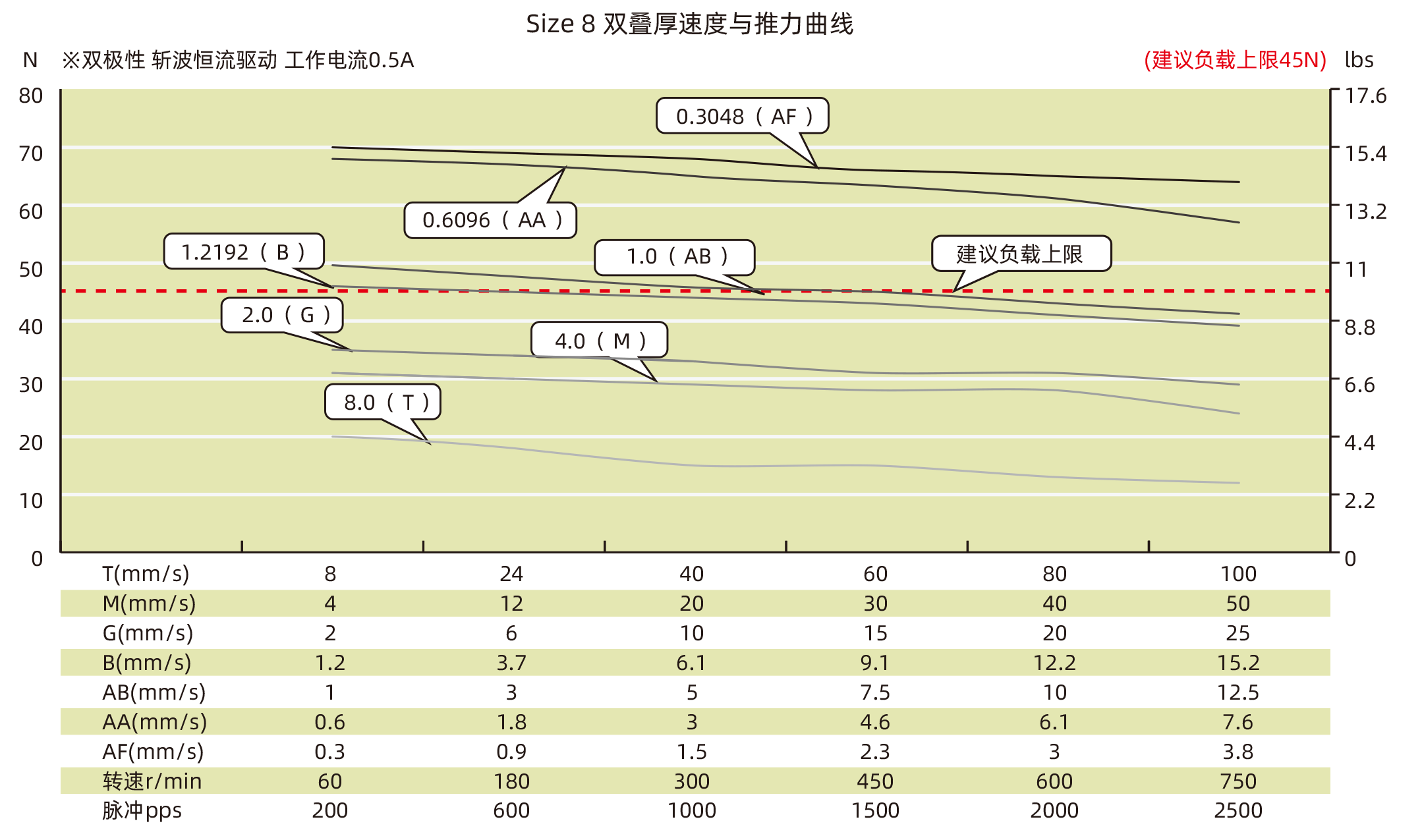

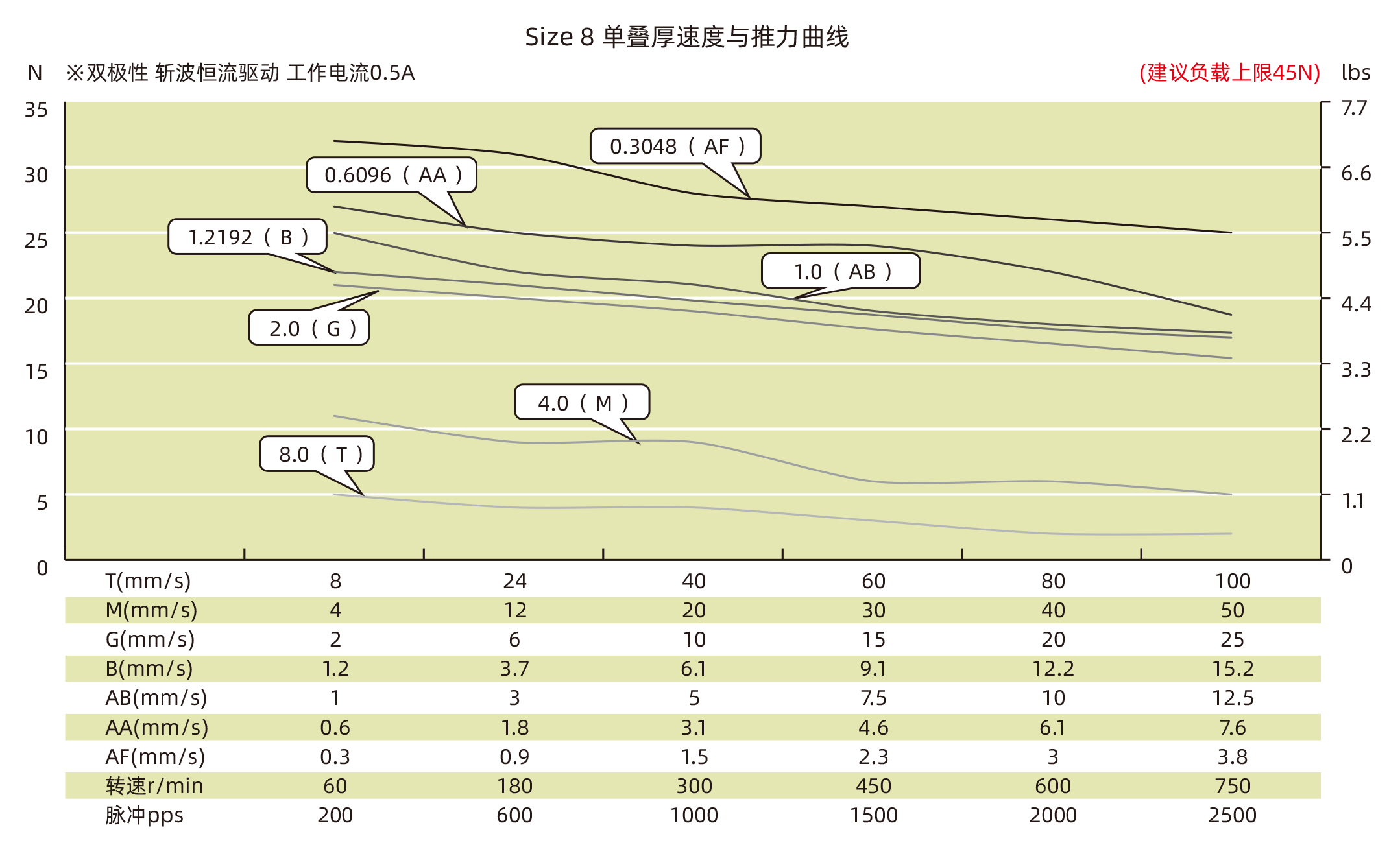

速度推力曲线

测试条件
以上曲线是用DS-OLS2-FPD双极性恒流斩波步进驱动器,在24Vdc条件下进行测试的。不同测试条件与运行工况将导致性能有所差异,合理的加减速将有助于提高电机性能,此处供作参考。为确保使用寿命和可靠性,建议选用产品时留有50%以上余量。

选购配件

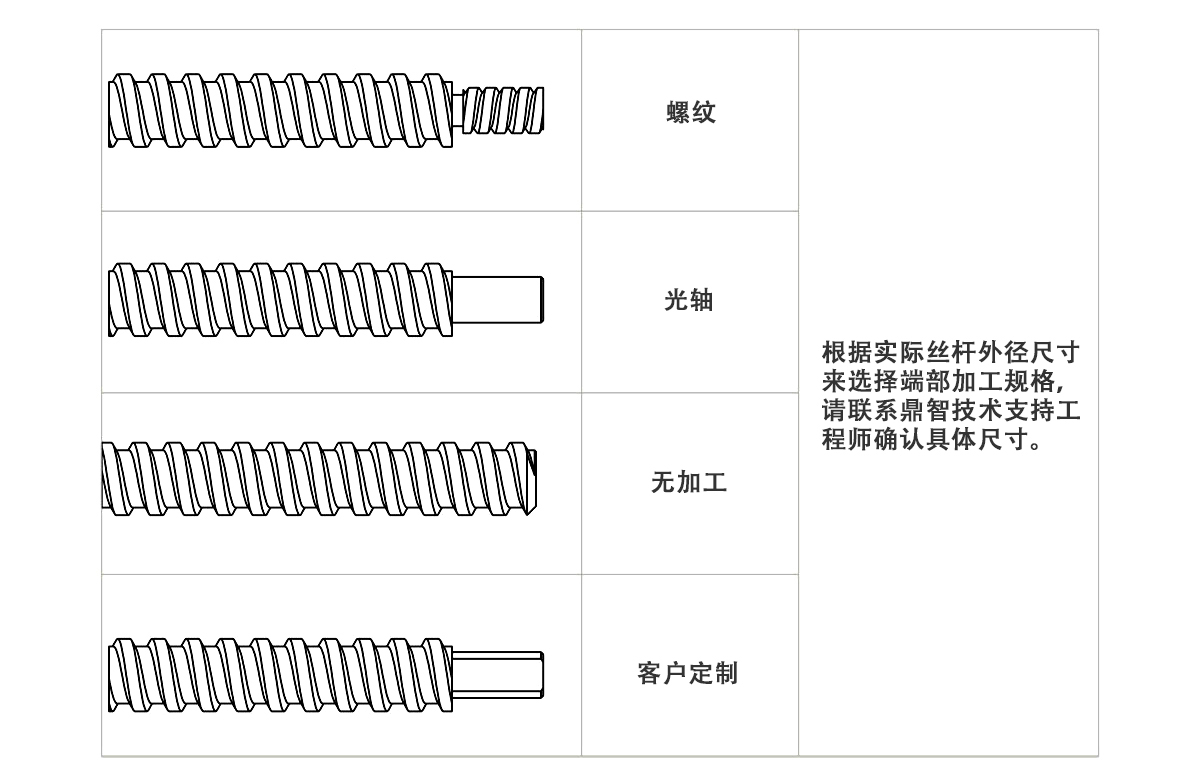

丝杆端部加工
特氟龙涂覆

如客户应用环境中丝杆与螺母配合无需油脂,可选特氟龙涂覆。

与常规303不锈钢丝杆相比,特氟龙涂覆具有更长使用寿命以及高推力优势。

特氟龙涂覆适用于所有类型丝杆电机 外部驱动式, 贯通轴式、C型固定轴式气缸式、K型固定轴式

除此以外特氟龙涂覆也可与消间隙螺母配套使用。

teflon coat

外驱消隙螺母

扭簧式消隙螺母
*丝杆导程不同,实际尺寸有所变化

贯通式消隙螺母

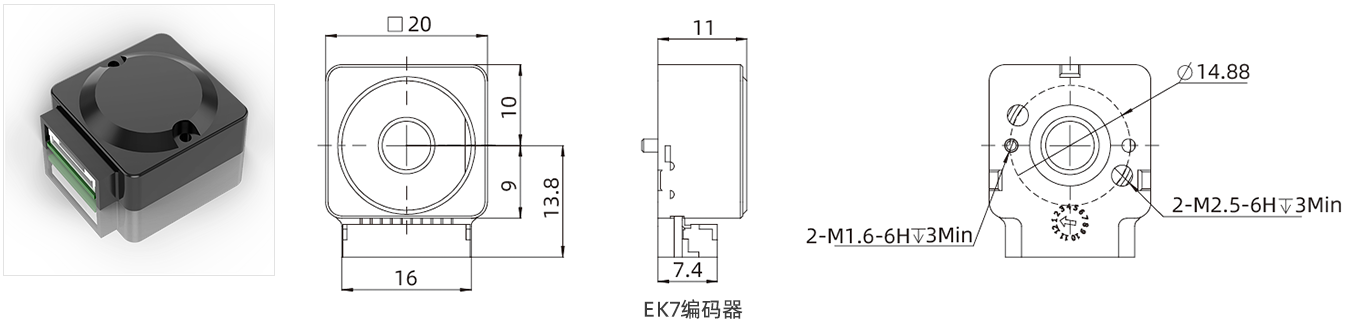

可选编码器

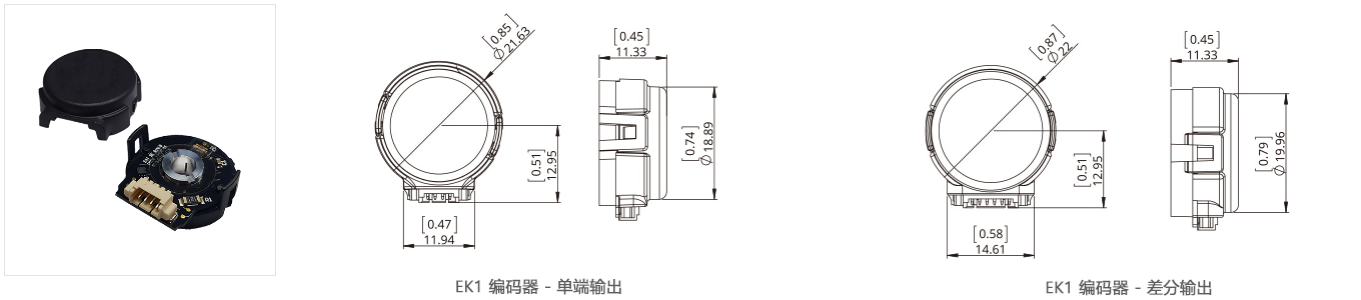

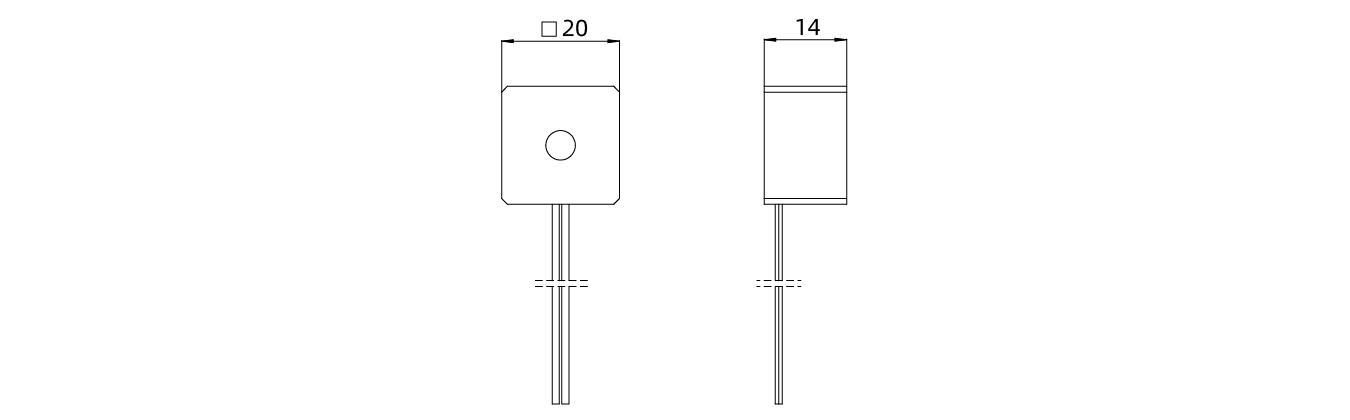

EK1 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率
[CPR]
100 108 120 125 128 200 250 256 300 360 400 500 1000 512 720 800
单端输出 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
差分输出 A B C D E F G H I J K L M N O P

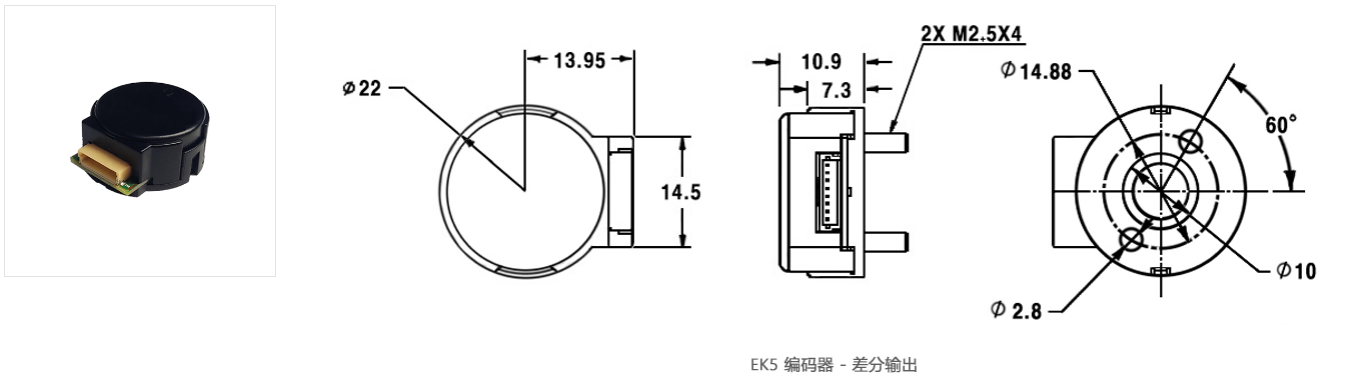

EK5 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率 [CPR] 360 500 512 1000 1024 2000 2048
单端输出 0 1 2 3 4 5 6
差分输出 A B C D E F G

* 在EK5编码器中,EK5D选项只适用于NEMA8(20mm)贯通轴式和K型固定轴式。
