28系列滑动丝杆线性执行器

28系列滑动丝杆线性执行器体积小、性能强,安装尺寸仅约为1平方英寸,但最大推力可达140N,高于20系列滑动丝杆线性执行器的3倍。
    28系列滑动丝杆线性执行器有外驱式、贯通式和K型固定轴式可供选型。

Size 34 [86mm] Hybrid Stepper Linear Actuators images

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 相电压[V] 相电流[A] 相电阻[Ω] 相电感[mH] 重量[g] 引线数量 电机长度[mm]
11-2105 4.5 0.5 9.1 6 117 4 33.35
11-2110 2.2 1 2.1 1.5 117 4 33.35
11-2209 3.9 0.95 4.1 4 173 4 45
11-2216 2.4 1.6 1.5 1.3 173 4 45

电机绝缘等级B,温升80℃,使用环境温度-20℃~55℃


可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @ 1.8° [mm]*
0.188 4.77 0.0125 0.3175 AL 0.0016
0.188 4.77 0.025 0.635 A 0.0032
0.188 4.77 0.05 1.27 D 0.0063
0.218 5.56 0.096 2.4384 J* 0.0122
0.188 4.77 0.1 2.54 K 0.0127
0.218 5.56 0.192 4.8768 Q* 0.0244
0.188 4.77 0.2 5.08 R 0.0254
0.188 4.77 0.4 10.16 X 0.0508
  • * 电机绕组参数及丝杆长度可根据客户要求定制
    *仅外部驱动式可选择φ5.56mm丝杆装配
  • * 当除不尽时,采用四舍五入


外形尺寸图

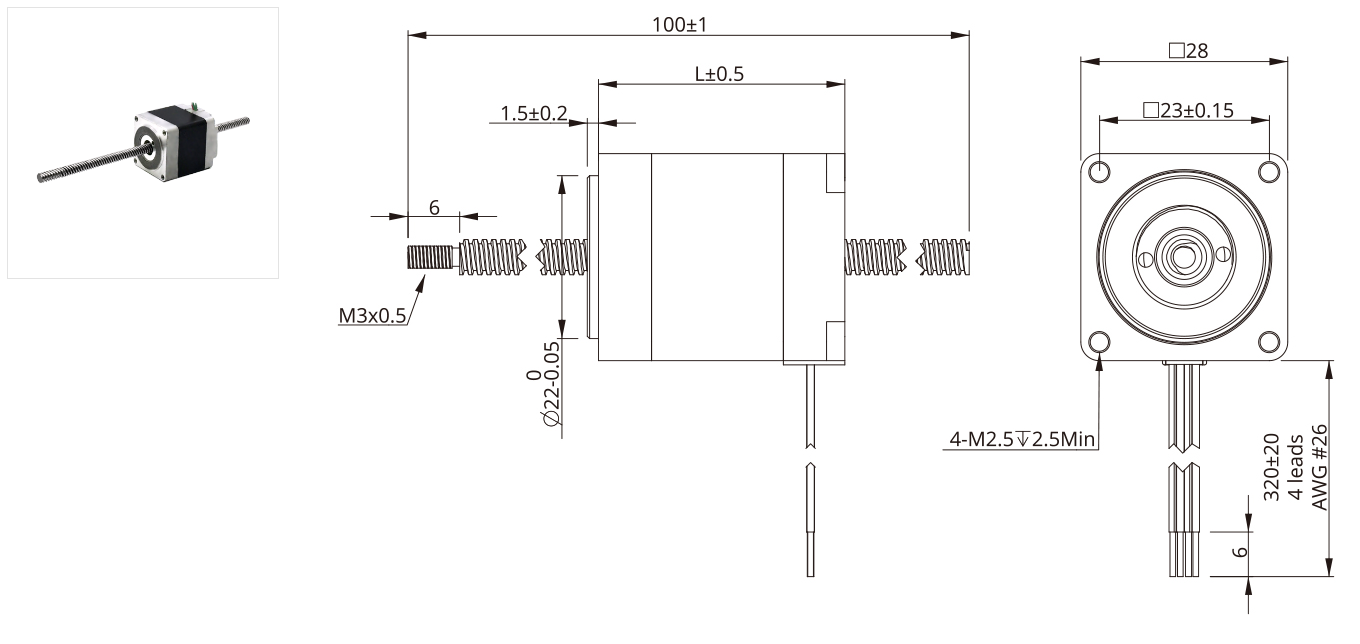

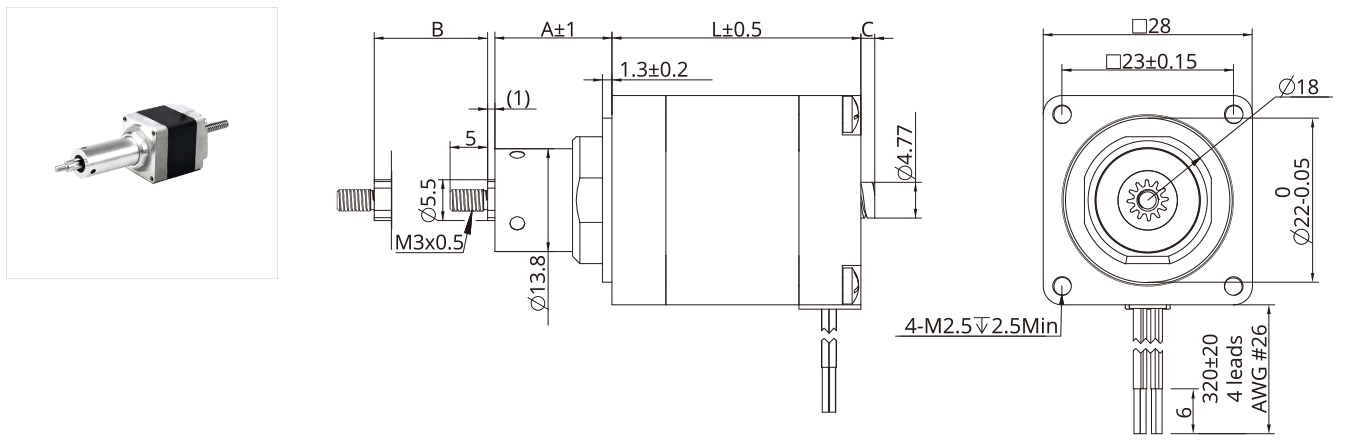

外部驱动式

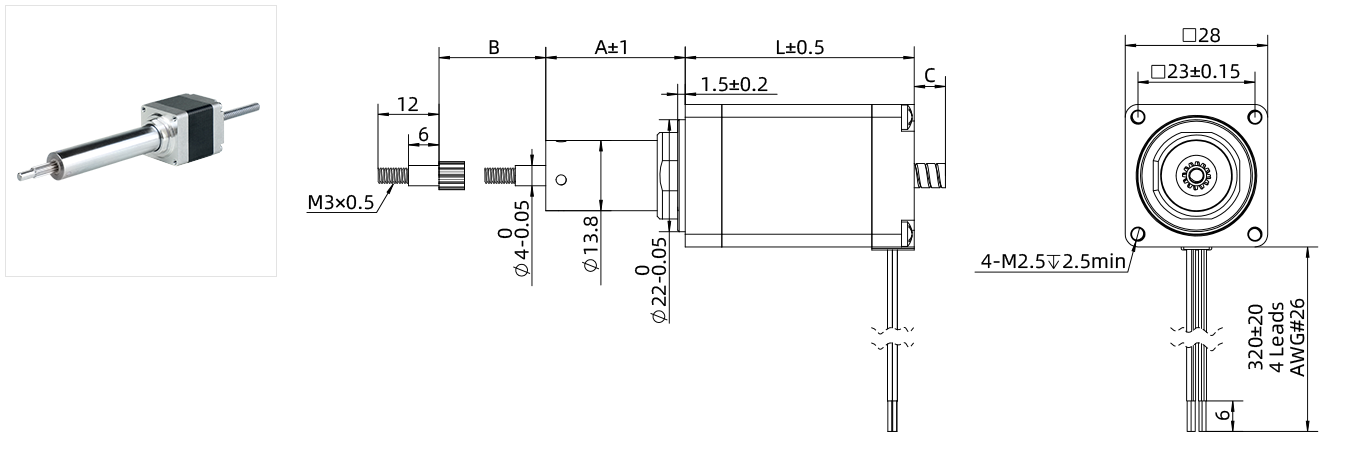

贯通轴式
C型固定轴式
行程规格
行程 A (mm) 尺寸B (mm) 尺寸C (mm)
22.2 12.7 单叠厚
电机
33.35mm
双叠厚
电机
45mm
28.55 19.05
34.9 25.4
41.3 31.8
47.6 38.1
60.3 50.8
73 63.5

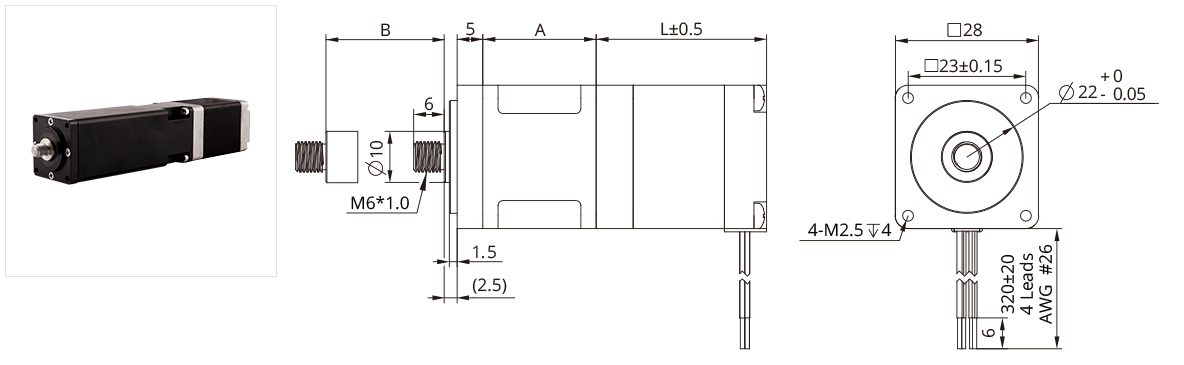

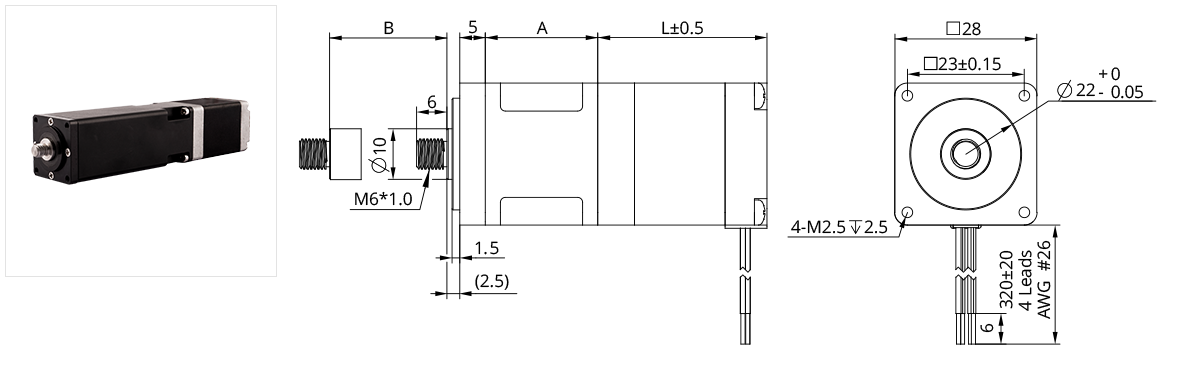

K型固定轴式
行程规格
行程 B
(mm)
尺寸A
(mm)
尺寸C(mm)
L=33.35 L=45
12.70 15.70 1.0 0.0
19.05 22.10 7.4 0.0
25.40 28.40 13.7 4.0
31.80 34.80 20.1 10.4
38.10 41.10 26.4 16.8
50.80 53.80 39.0 29.4
63.50 66.50 52.7 42.1

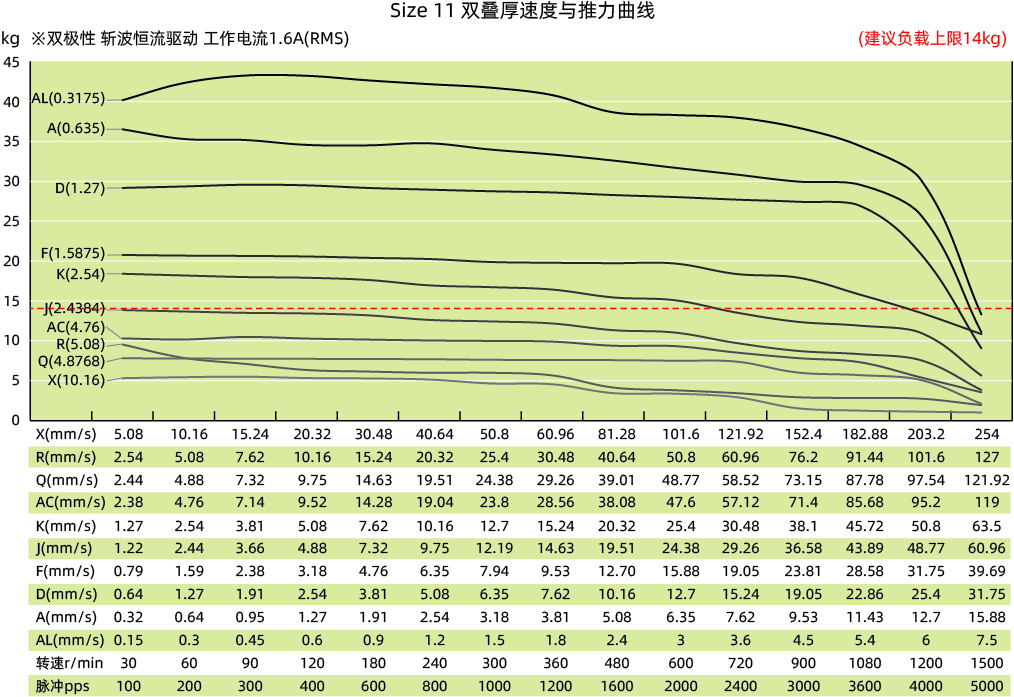

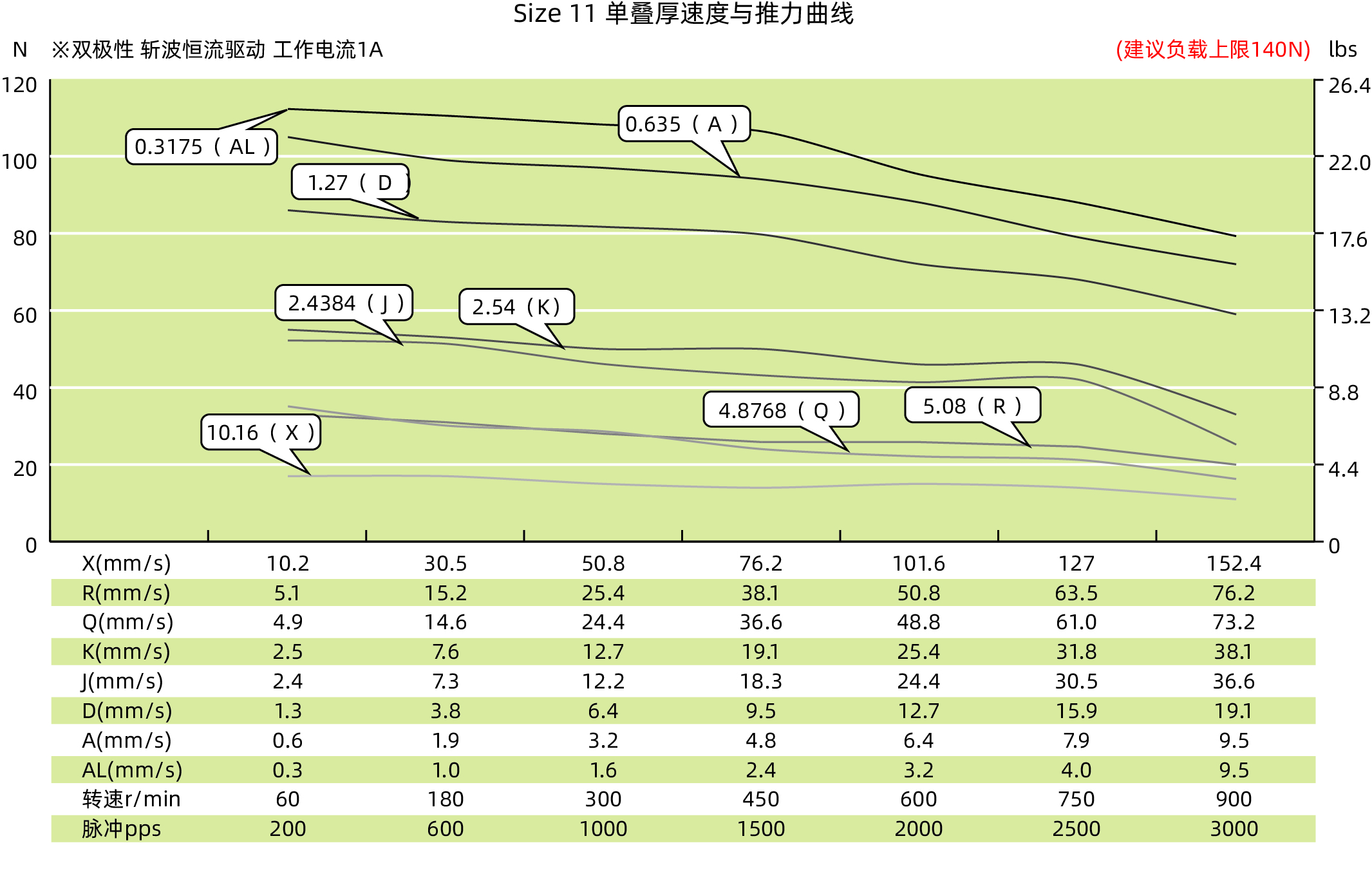

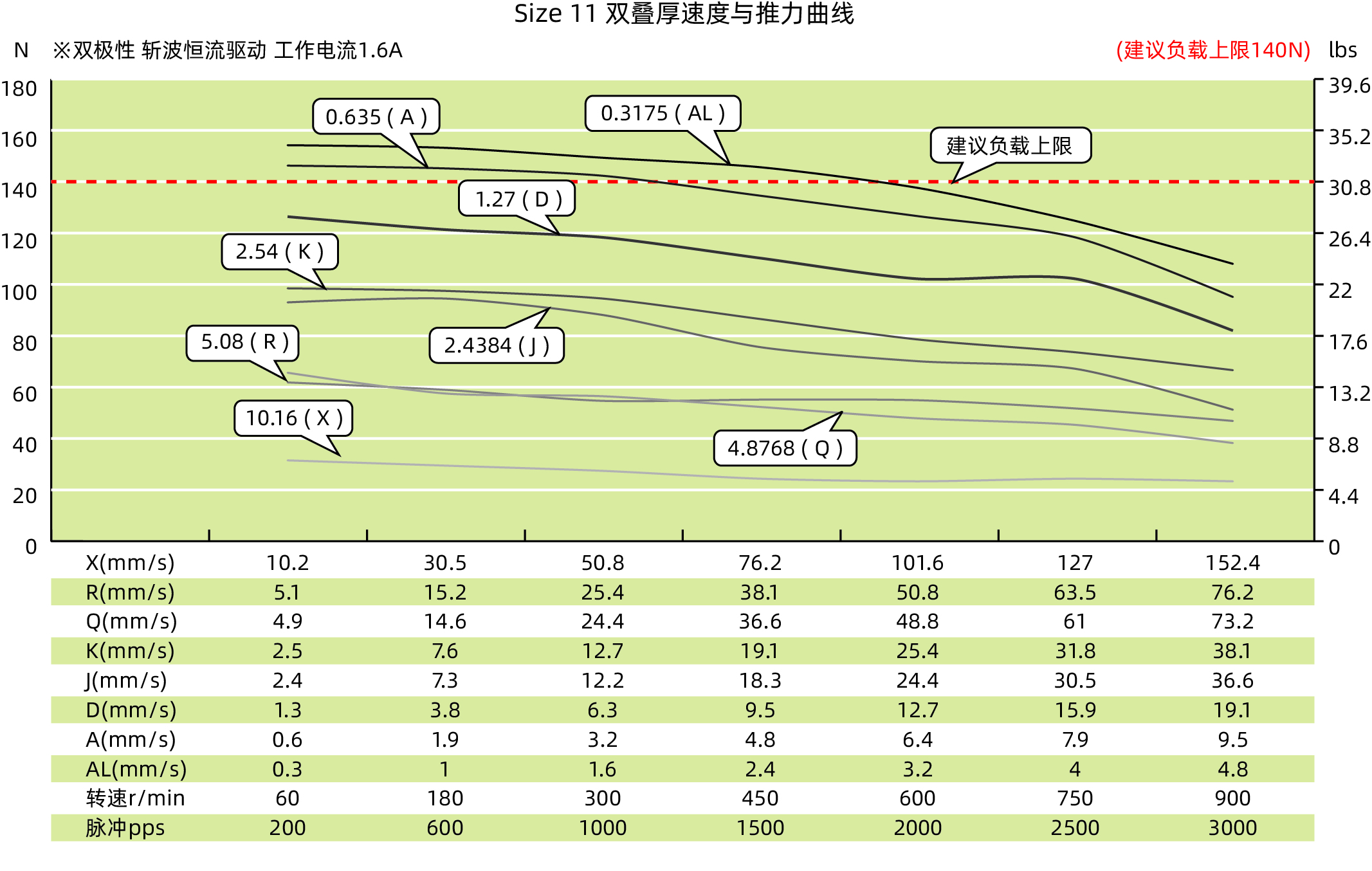

速度推力曲线

测试条件
以上曲线是用DS-OLS2-FPD双极性恒流斩波步进驱动器,在24Vdc条件下进行测试的。不同测试条件与运行工况将导致性能有所差异,合理的加减速将有助于提高电机性能,此处供作参考。为确保使用寿命和可靠性,建议选用产品时留有50%以上余量。

选购配件

丝杆端部加工
特氟龙涂覆

如客户应用环境中丝杆与螺母配合无需油脂,可选特氟龙涂覆。

与常规303不锈钢丝杆相比,特氟龙涂覆具有更长使用寿命以及高推力优势。

特氟龙涂覆适用于所有类型丝杆电机 外部驱动式, 贯通轴式、C型固定轴式气缸式、K型固定轴式

除此以外特氟龙涂覆也可与消间隙螺母配套使用。

teflon coat

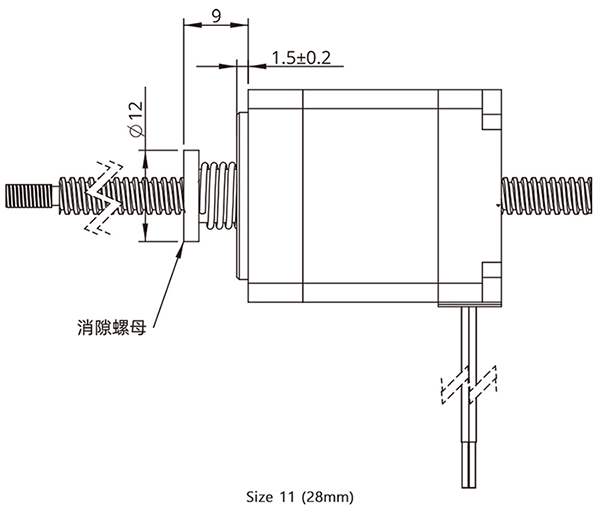

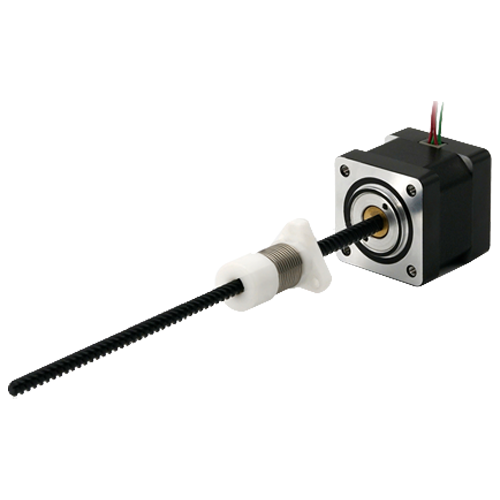

外驱消隙螺母

扭簧式消隙螺母
*丝杆导程不同,实际尺寸有所变化


贯通式消隙螺母

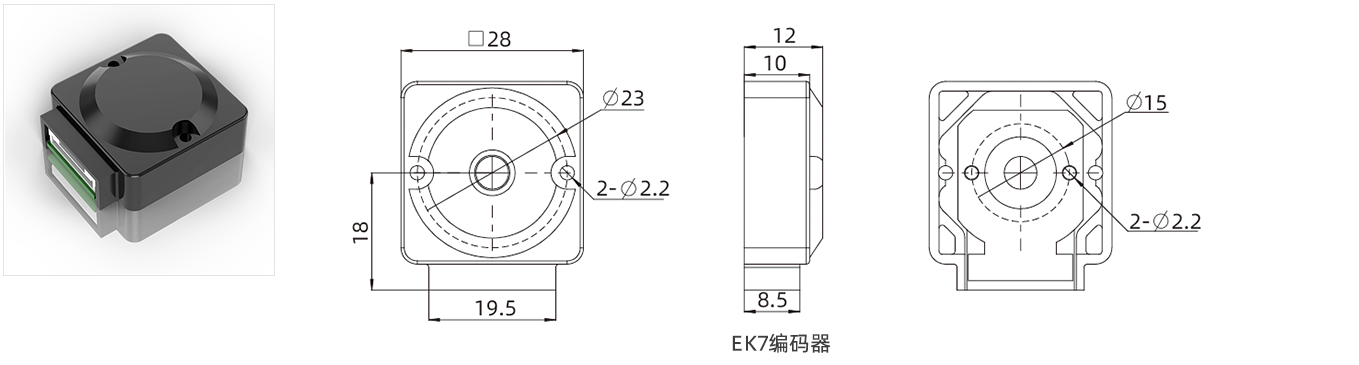

可选编码器

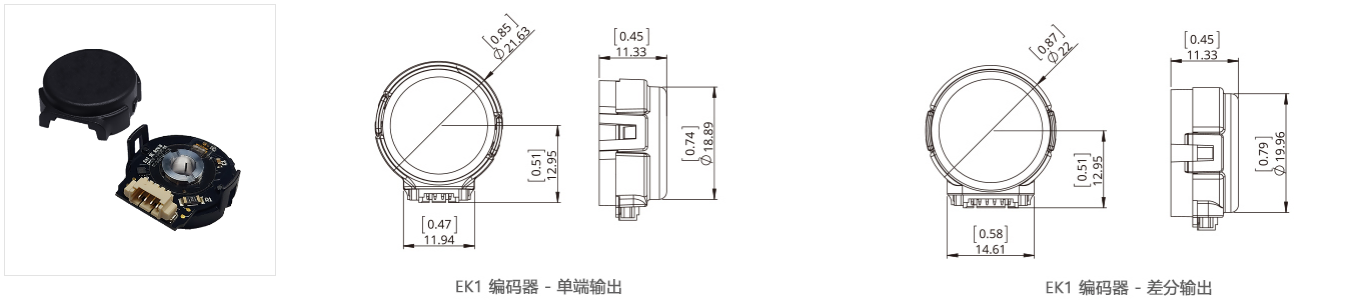

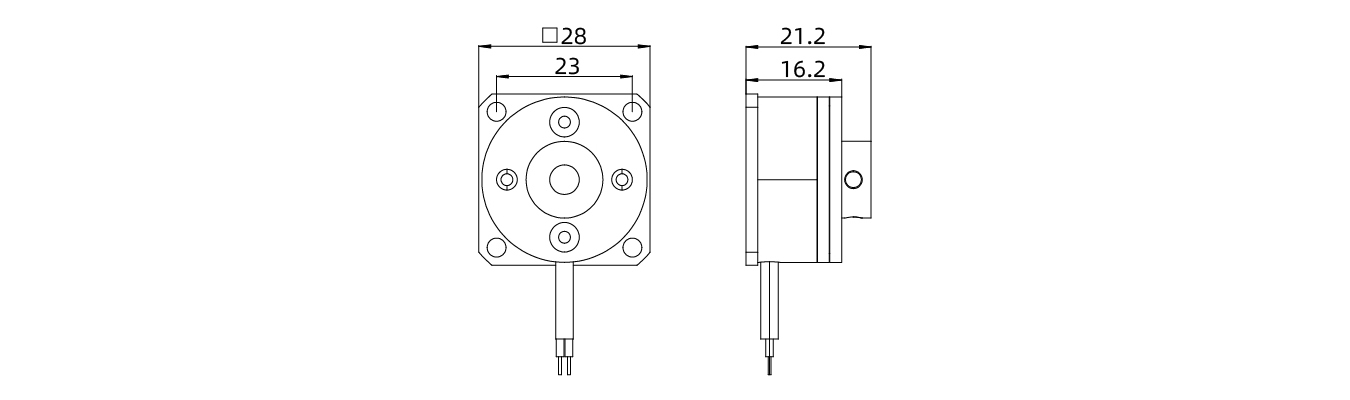

EK1 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率[CPR] 100 108 120 125 128 200 250 256 300 360 400 500 1000 512 720 800
单端输出 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
差分输出 A B C D E F G H I J K L M N O P

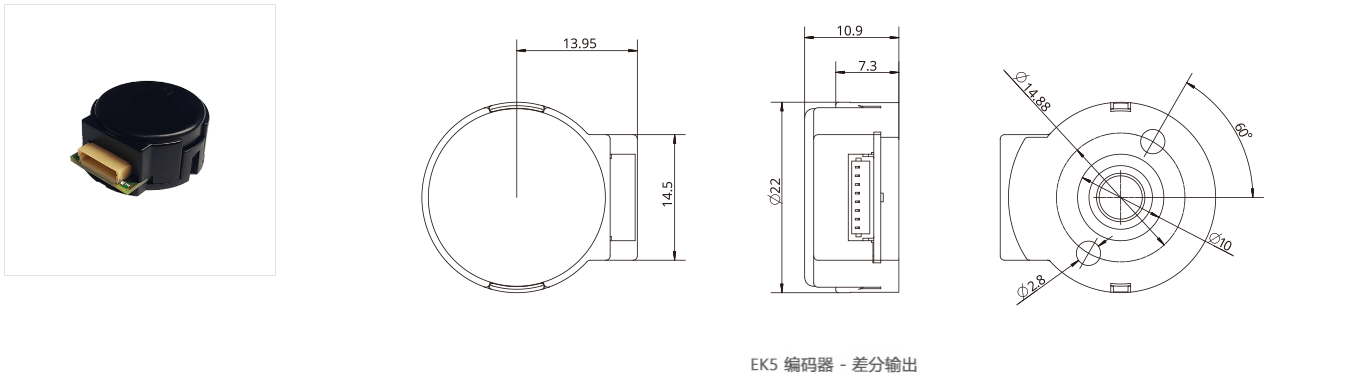

In a mobile environment, you can move left and right to see the contents (tables).

分辨率 [CPR] 360 500 512 1000 1024 2000 2048
单端输出 0 1 2 3 4 5 6
差分输出 A B C D E F G

* 在EK5编码器中,EK5D选项只适用于NEMA11(28mm)贯通轴式和K型固定轴式。
