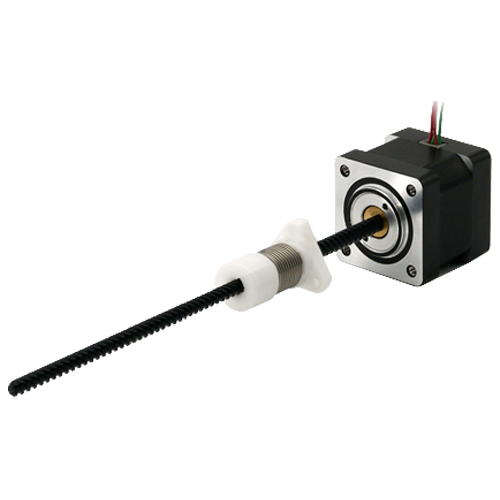

35系列滑动丝杆线性执行器

35系列滑动丝杆线性执行器拥有许多专利设计,产品性能更高,为众多线性运动领域提供了新颖的解决方案,最大推力可达230N 。35系列滑动丝杆线性执行器有外驱式、贯通式、C型固定轴式和K型固定轴式可供选型。

Size 34 [86mm] Hybrid Stepper Linear Actuators images

电机规格参数

In a mobile environment, you can move left and right to see the contents (tables).

电机 相电压[V] 相电流[A] 相电阻[Ω] 相电感[mH] 重量[g] 引线数量 电机长度[mm]
14-2105 6.6 0.5 13.2 14 189 4 33.6
14-2110 3.3 1 3.7 3.6 189 4 33.6
14-2115 2.2 1.5 1.8 1.9 189 4 33.6
14-2205 12 0.5 24 29 210 4 45.6
14-2210 6 1 6 7.2 210 4 45.6
14-2215 4 1.5 6 2.7 210 4 45.6

电机绝缘等级B,温升80℃,使用环境温度-20℃~55℃


可选丝杆与步长

In a mobile environment, you can move left and right to see the contents (tables).

丝杆直径 [inch] 丝杆直径[mm] 导程[inch] 导程 [mm] 导程代码 步长 @ 1.8° [mm]* 步长 @ 0.9° [mm]*
0.25 6.35 0.024 0.6096 AA 0.003 0.0015
0.236/0.25/0.315 6/6.35/8 0.0394 1 AB 0.005 0.0025
0.25 6.35 0.048 1.2192 B 0.006 0.003
0.25 6.35 0.05 1.27 D 0.0064 0.0032
0.25 6.35 0.0625 1.5875 F 0.0079 0.004
0.25 6.35 0.096 2.4384 J 0.0122 0.0061
0.25 6.35 0.1 2.54 K* 0.0127 0.0064
0.25 6.35 0.125 3.175 L* 0.0159 0.0079
0.25 6.35 0.192 4.8768 Q 0.024 0.0122
0.25 6.35 0.2 5.08 R* 0.0254 0.0127
0.25 6.35 0.25 6.35 S* 0.0318 0.0159
0.25 6.35 0.3333 8.4667 U 0.0423 0.0212
0.25 6.35 0.384 9.7536 W* 0.0488 0.0244
0.25 6.35 0.5 12.7 Y* 0.0635 0.0318
0.25 6.35 1.0 25.4 Z* 0.127 0.0635
0.315 8 0.1575 4 M 0.02 0.01
0.315 8 0.315 8 T 0.04 0.02
0.25/0.315 6.35/8 0.0787 2 G 0.01 0.005
0.236/0.315 6/8 0.1969 5 E 0.025 0.0125
0.315 8 0.3937 10 C 0.05 0.025

* 四舍五入值
*电机绕组参数及丝杆长度可根据客户要求定制
*外部驱动式结构可选择ф8/ф9.525mm丝杆装配

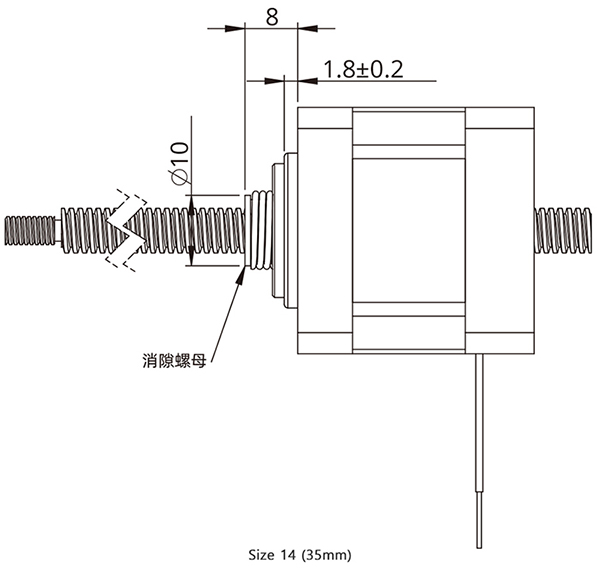

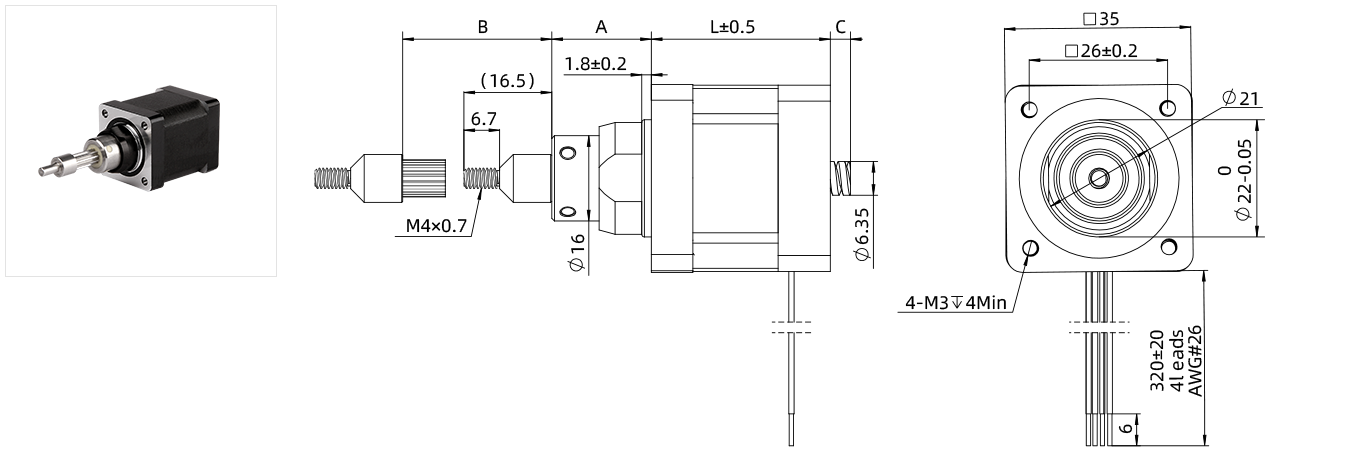

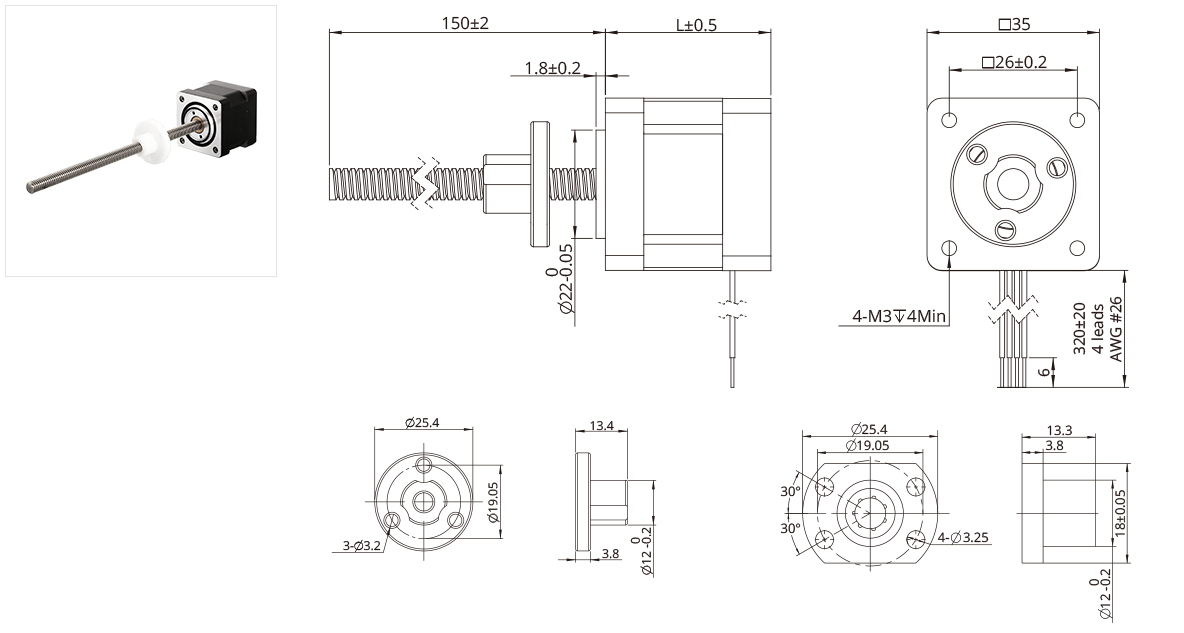

外形尺寸图

外部驱动式

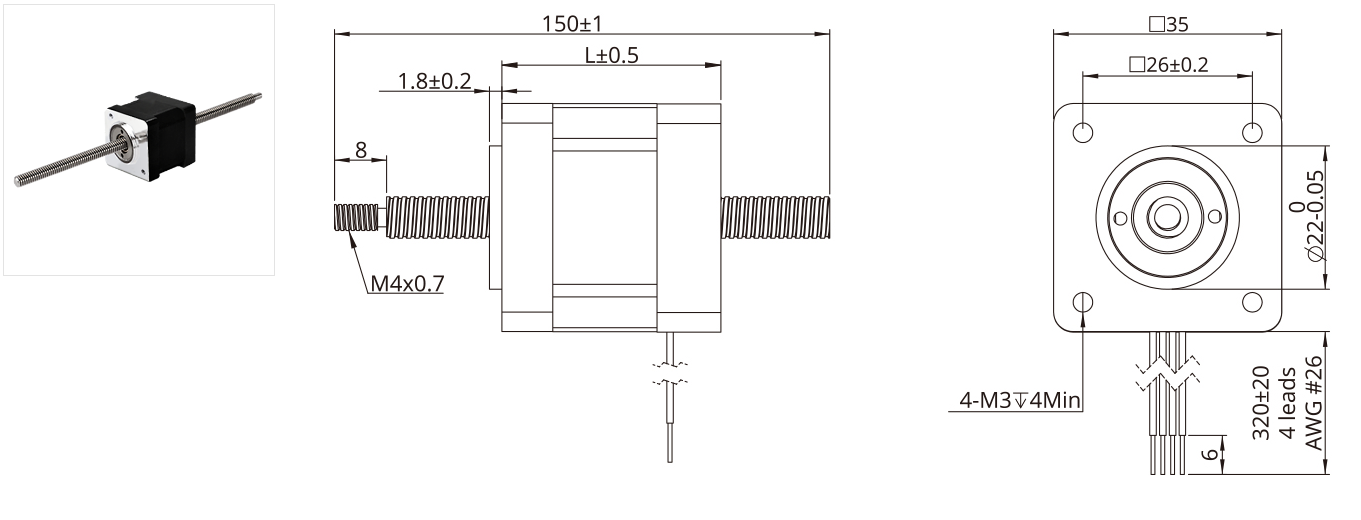

贯通轴式

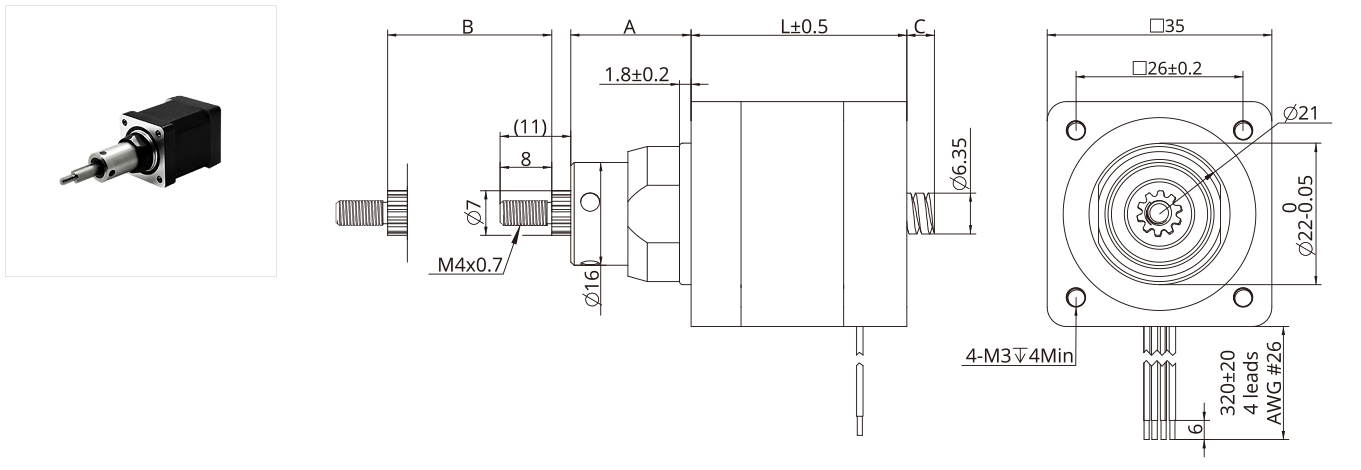

C型固定轴式
行程规格
行程 B (mm) 尺寸A (mm) 尺寸L (mm)
12.7 35.7 单叠厚
电机
33.6
双叠厚
电机
45.6
19.05 42.05
25.4 48.4
31.8 54.8
38.1 61.1
50.8 73.8
63.5 86.5

K型固定轴式
行程规格
行程 B (mm) 前套A (mm) 尺寸C (mm)
L=33.6 L=45.6
12.7 18.7 4.3 1.3
19.05 25.05 10.65 7.65
25.4 31.4 17 14
31.8 37.75 23.35 20.35
38.1 44.1 29.7 26.7
50.8 56.8 42.4 39.4
63.5 69.5 55.1 52.1

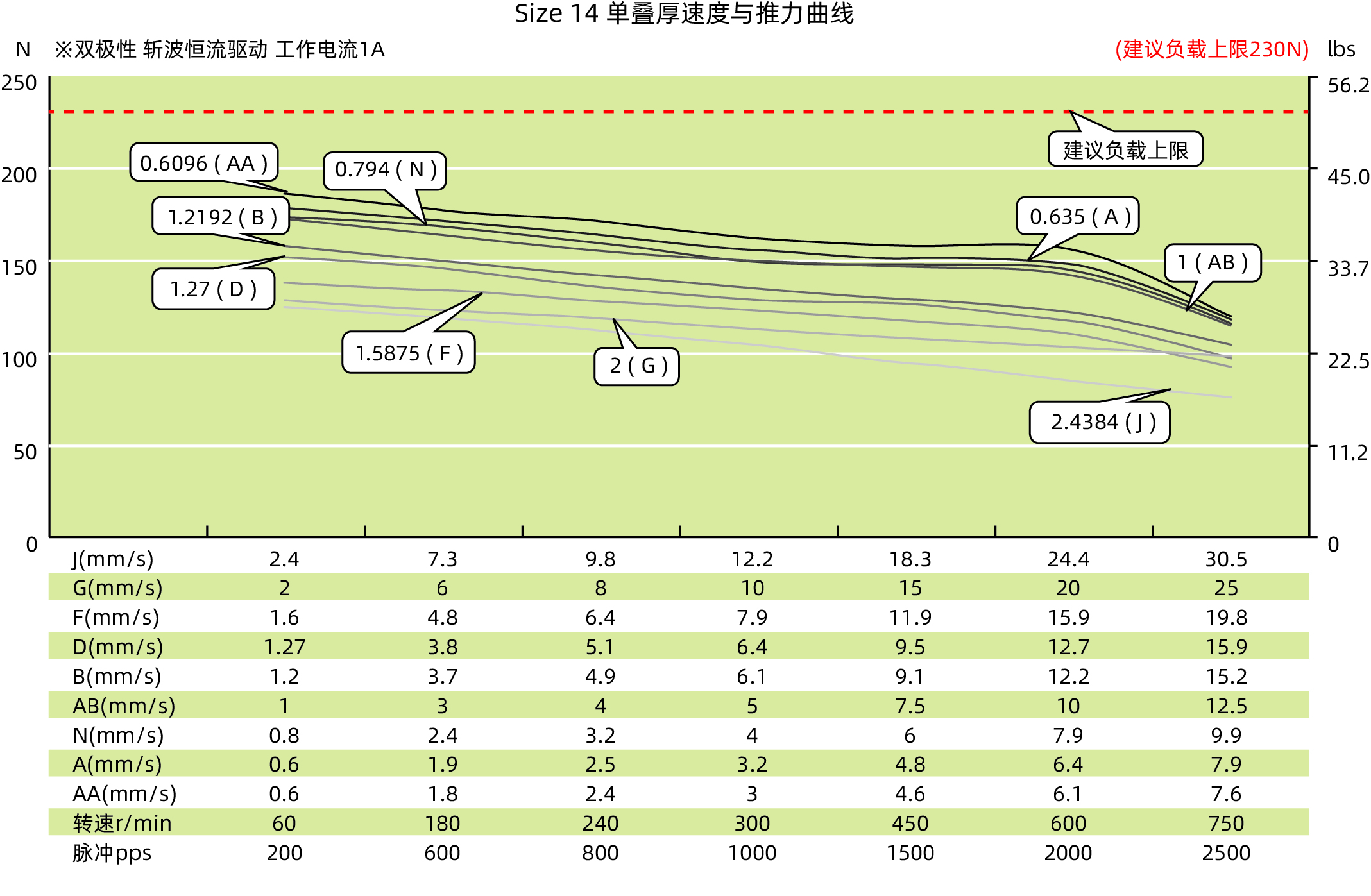

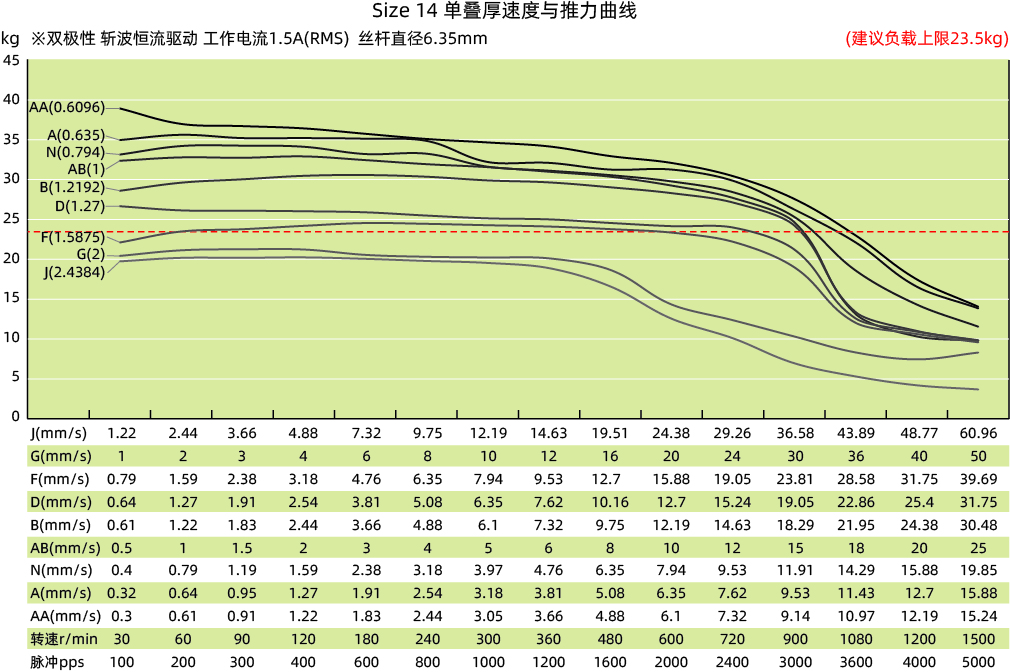

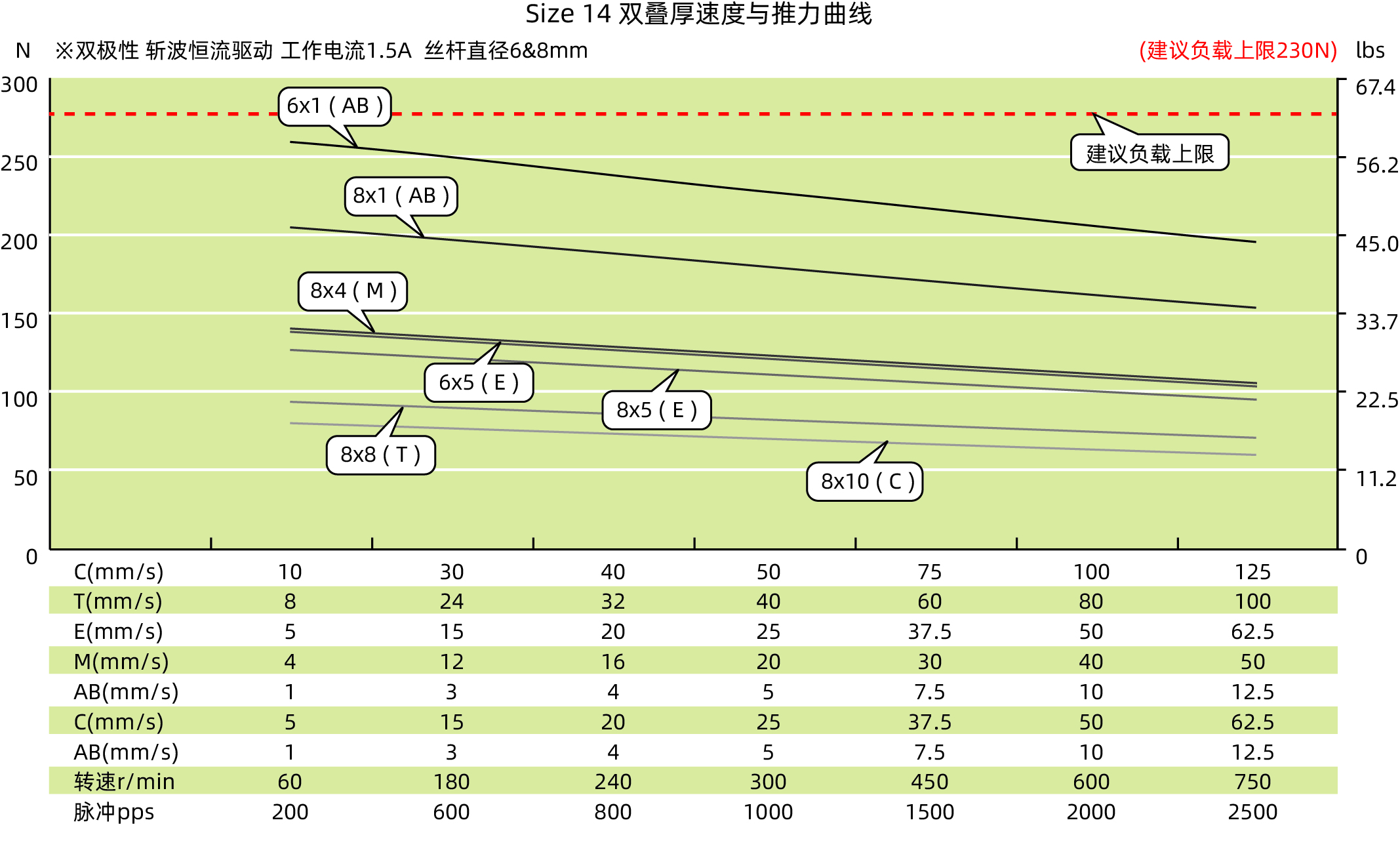

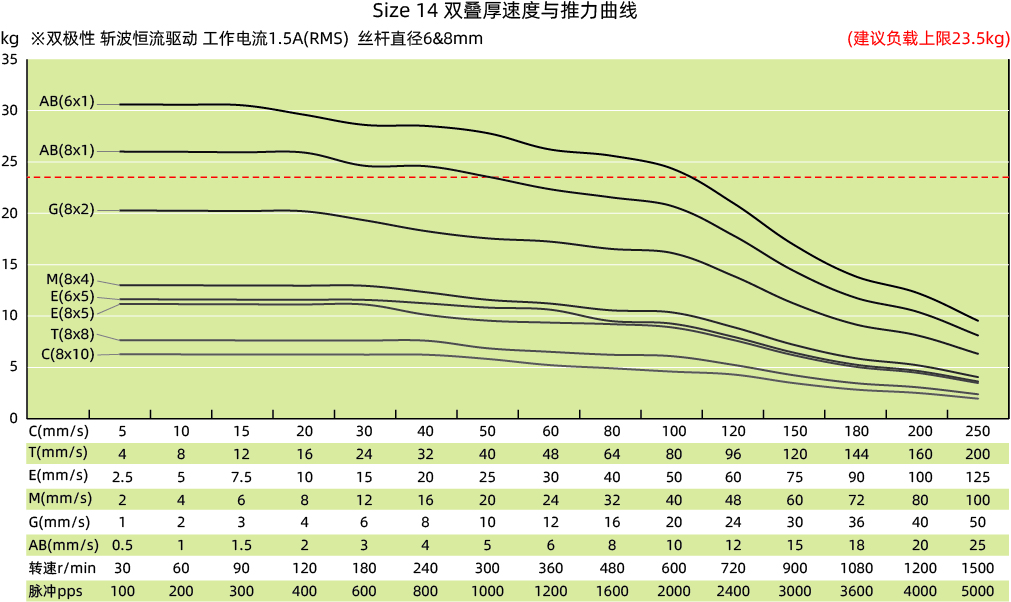

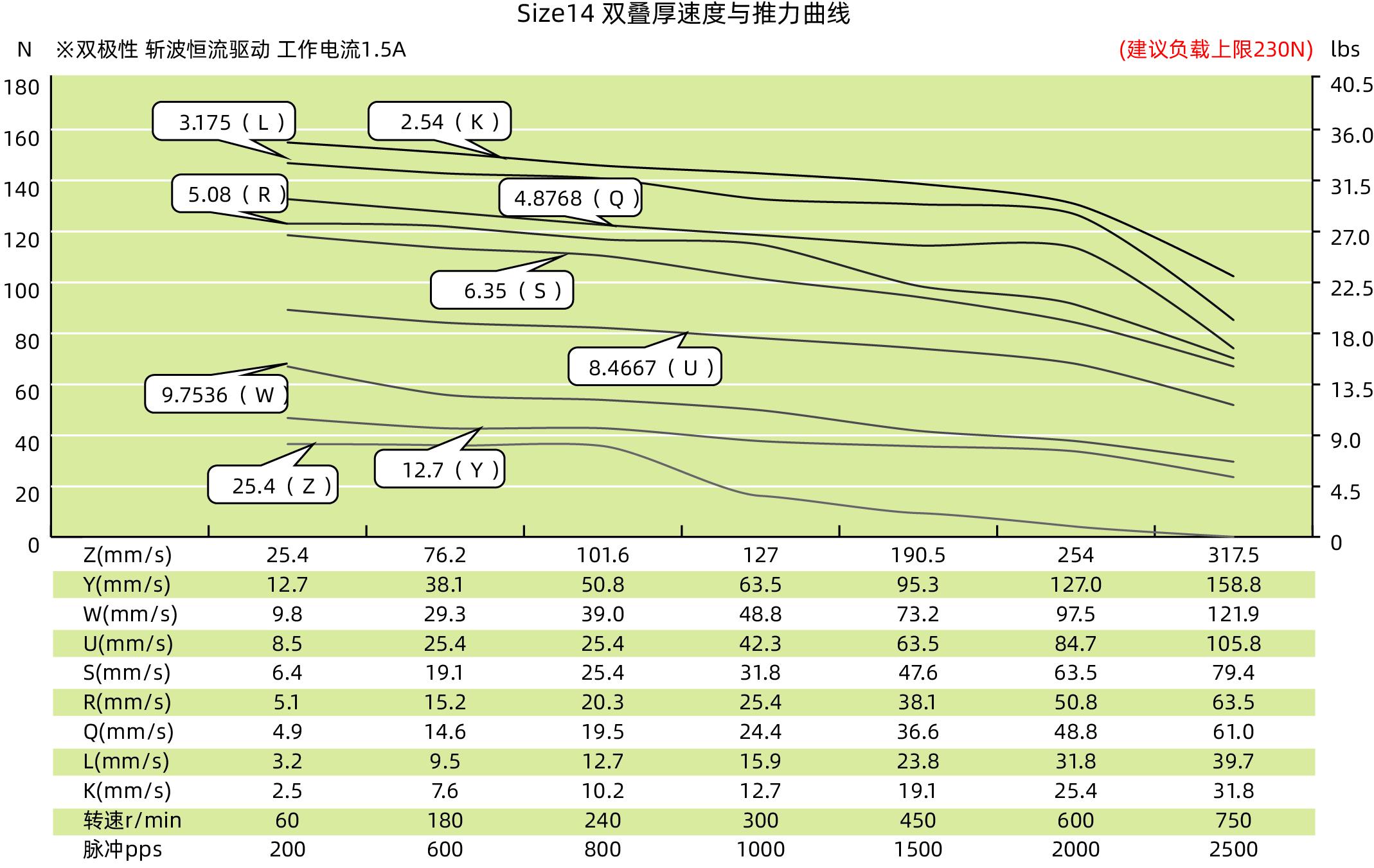

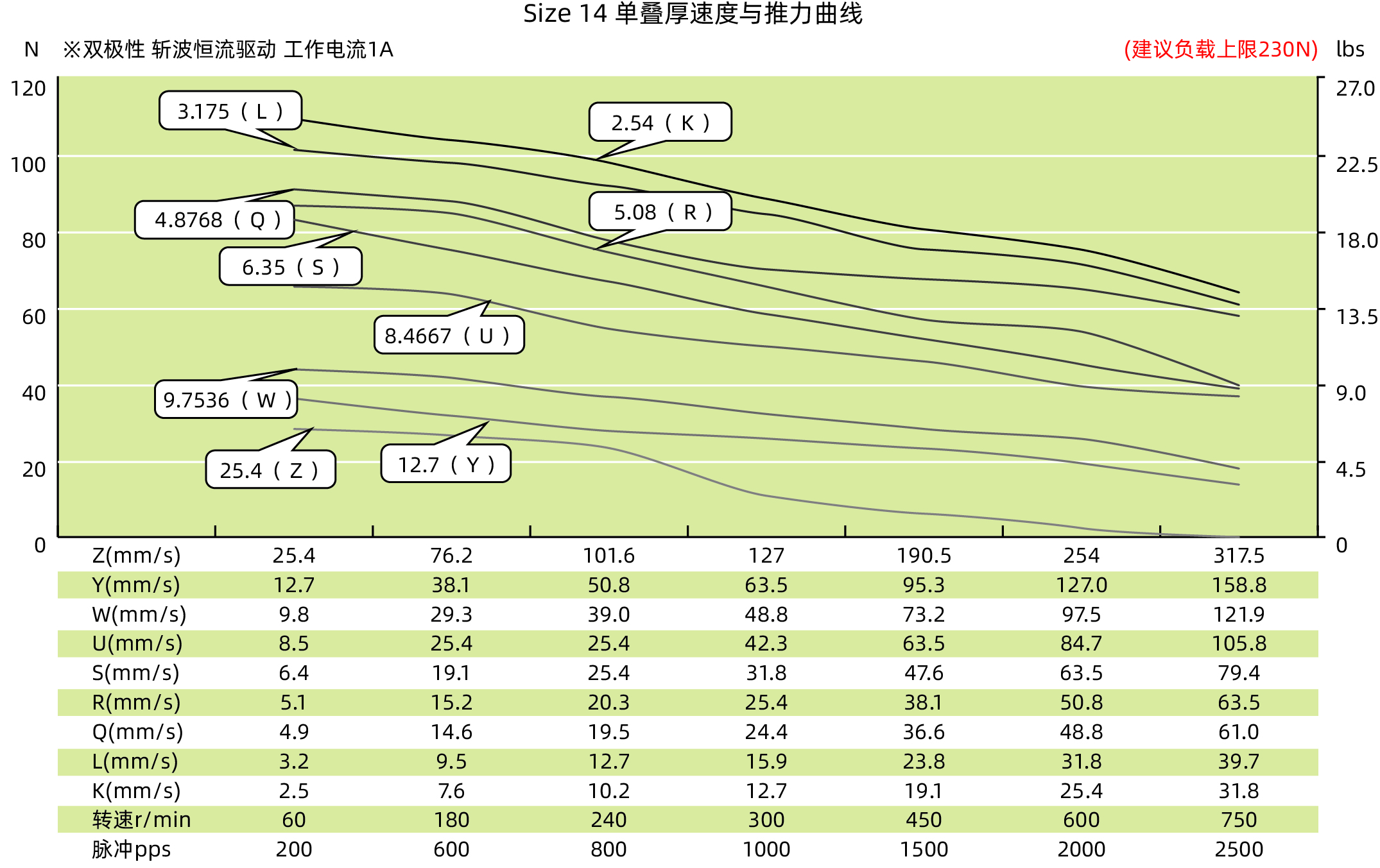

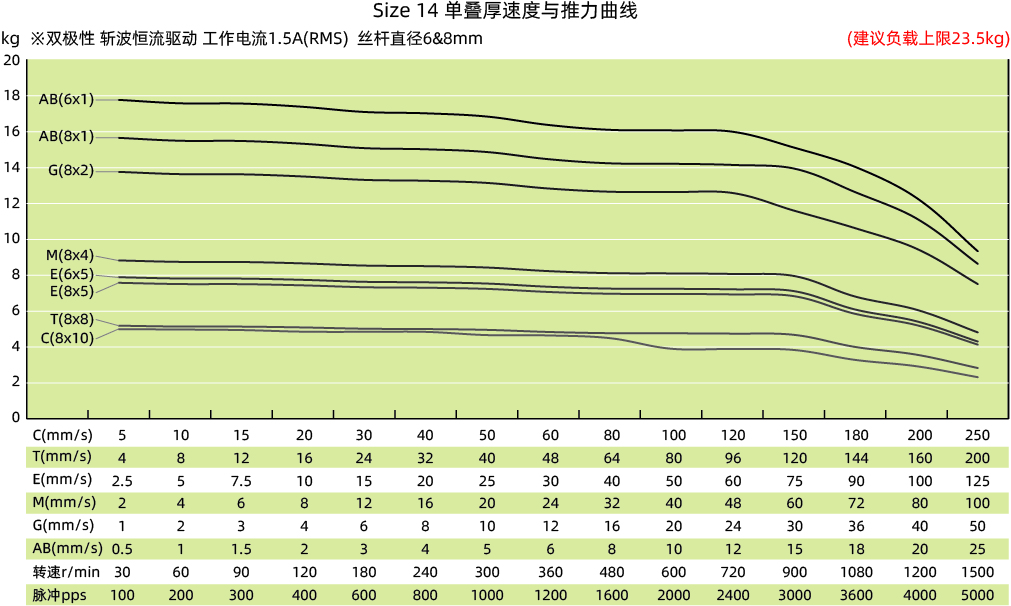

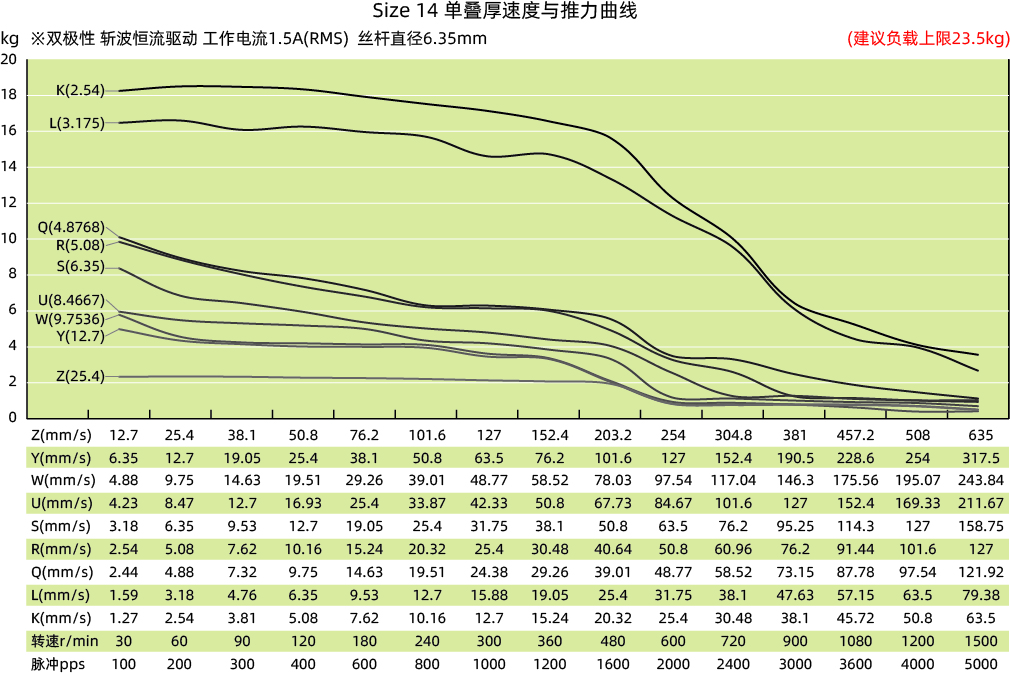

速度推力曲线





测试条件
以上曲线是用DS-OLS2-FPD双极性恒流斩波步进驱动器,在24Vdc条件下进行测试的。不同测试条件与运行工况将导致性能有所差异,合理的加减速将有助于提高电机性能,此处供作参考。为确保使用寿命和可靠性,建议选用产品时留有50%以上余量。

选购配件

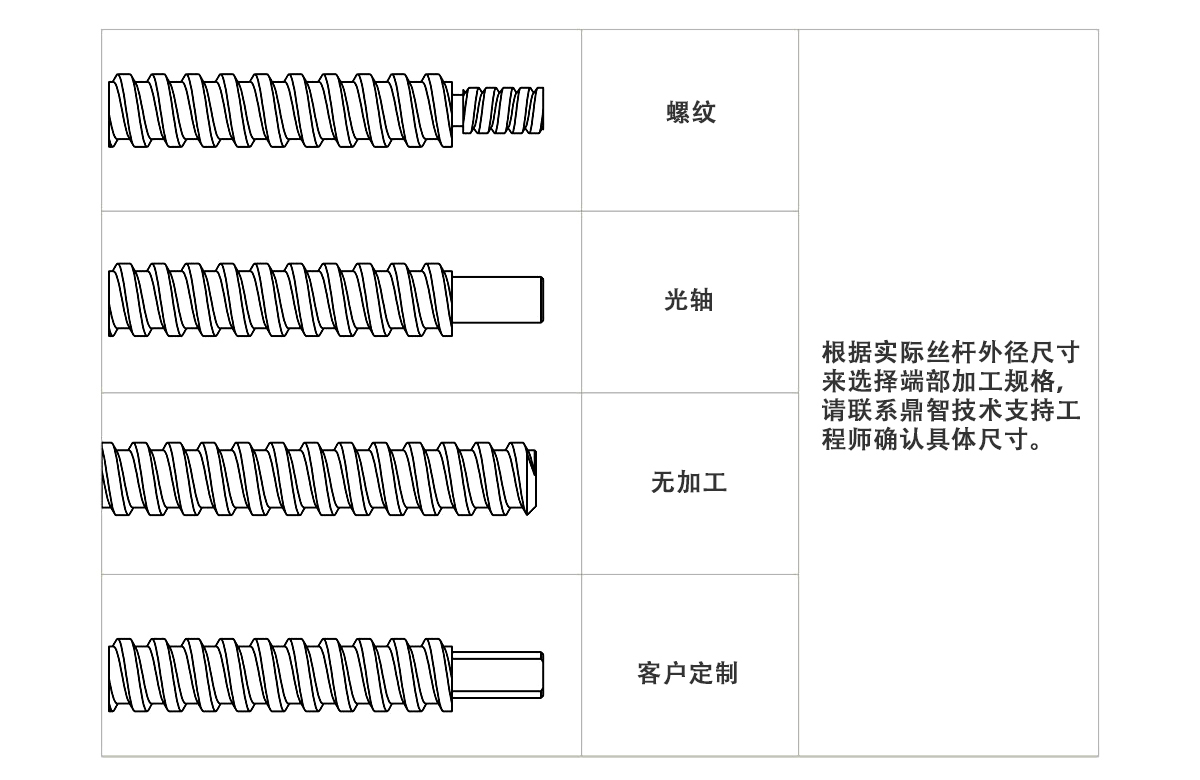

丝杆端部加工
特氟龙涂覆

如客户应用环境中丝杆与螺母配合无需油脂,可选特氟龙涂覆。

与常规303不锈钢丝杆相比,特氟龙涂覆具有更长使用寿命以及高推力优势。

特氟龙涂覆适用于所有类型丝杆电机 外部驱动式, 贯通轴式、C型固定轴式气缸式、K型固定轴式

除此以外特氟龙涂覆也可与消间隙螺母配套使用。

teflon coat

外驱消隙螺母

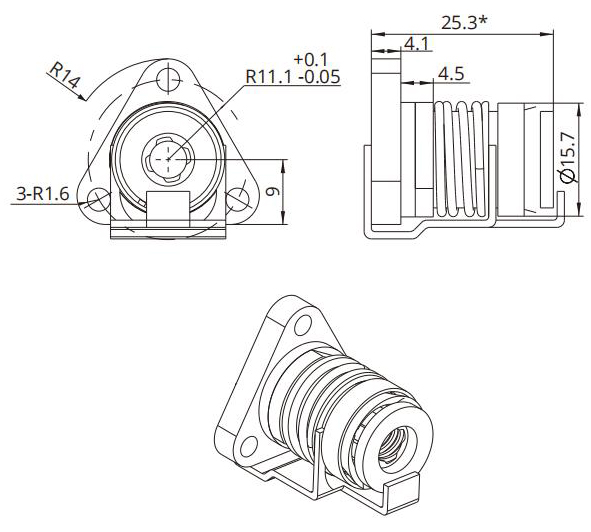

压簧式消隙螺母

扭簧式消隙螺母
*丝杆导程不同,实际尺寸有所变化
贯通式消隙螺母

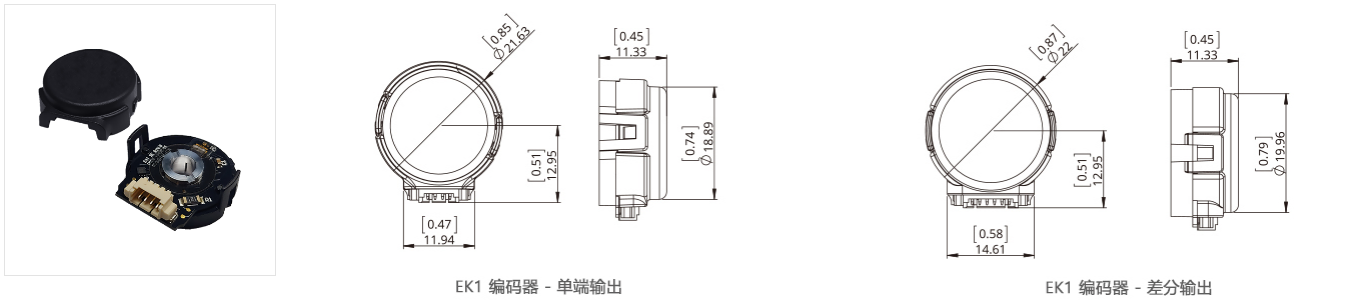

可选编码器

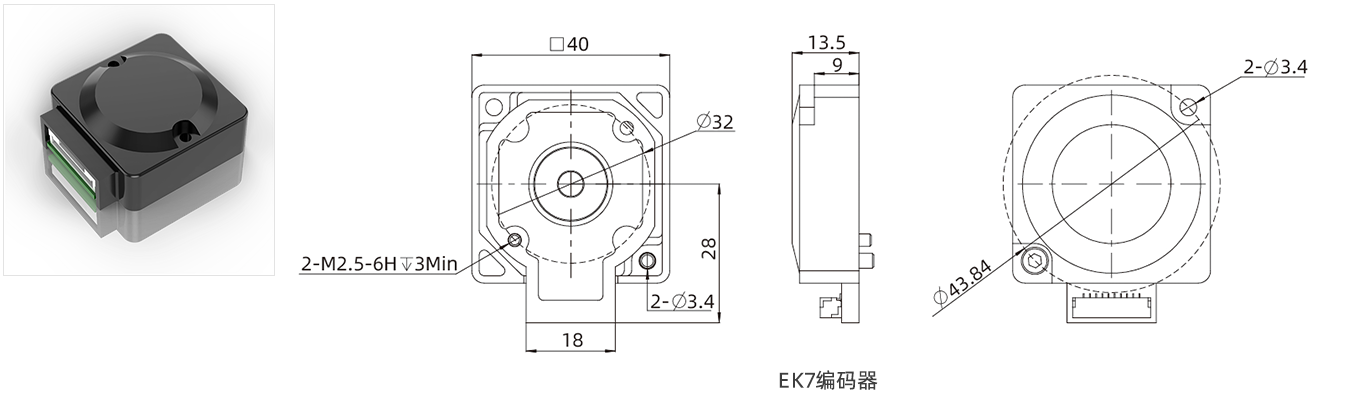

EK1 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率
[CPR]
100 108 120 125 128 200 250 256 300 360 400 500 1000 512 720 800
单端输出 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
差分输出 A B C D E F G H I J K L M N O P

EK2 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

分辨率 [CPR] 50 100 192 200 250 256 360 400 500 720 900 1000 1250 2000 2500 4000 5000
单端输出 0 1 2 3 4 5 6 7 8 9 10 11 12
差分输出 A B C D E F G H I J K L M N O P Q

* 对于NEMA14(35mm) 贯通轴式,C型固定轴式和K型固定轴式,只有EK2编码器可用。


In a mobile environment, you can move left and right to see the contents (tables).

分辨率 [CPR] 360 500 512 1000 1024 2000 2048
单端输出 0 1 2 3 4 5 6
差分输出 A B C D E F G
