电机型号
|
43ZWC15X-2
|
|
|---|---|---|
|

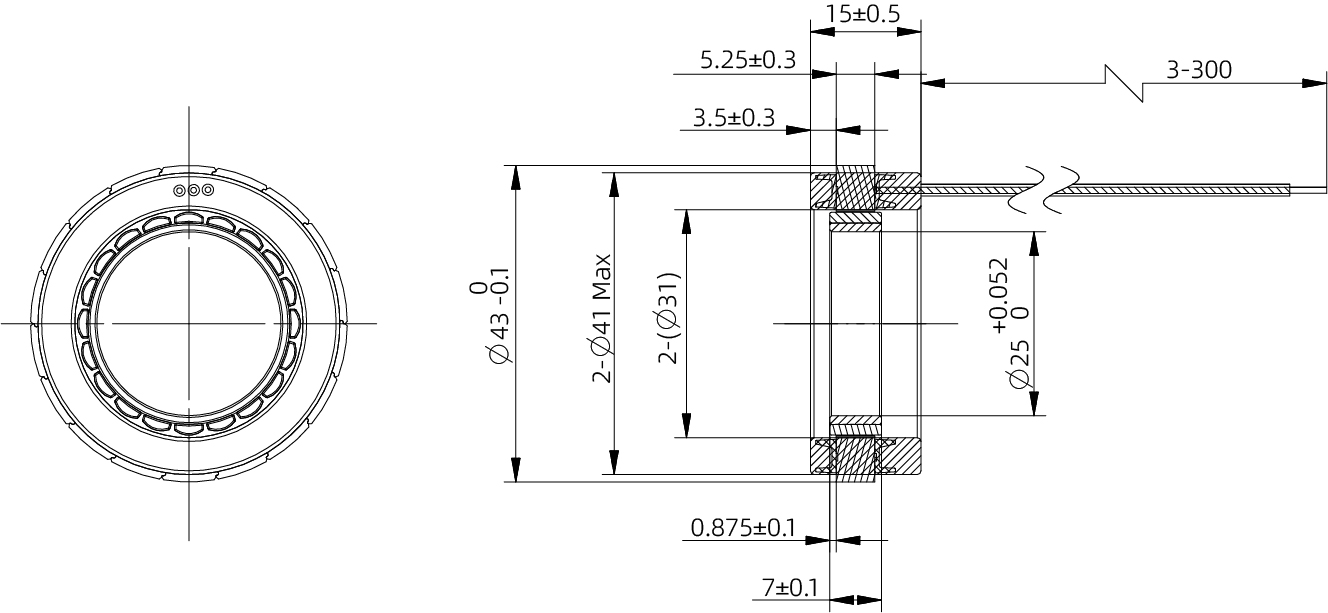

定子外径
|
mm |
43（±0.031）
|
|
转子内孔
|
mm |
25（+0.052）
|
|
槽数
|
- | 18 |
|
极对数
|
- | 10 |
|
线电阻
|
Ω
|
3.4 |
|
线电感
|
mH
|
2.17
|
|
绕组联接方式
|
- |
星型
|
|
绝缘等级
|
- |
F
|
|
工作制
|
- |
S2
|
|
反馈方式
|
- | / |
|
换相角度
|
- |
120°
|
|
绝缘强度（耐压）
|
- |
1200VAC/1s/3mA
|
|
绝缘电阻
|
- |
50 MΩ/500VDC
|
|
定子重量
|
g | 50 |
|
转子重量
|
g | 10 |
|
空载转速
|
RPM
|
4200 |
|
空载电流
|
A |
0.15(REF)
|
|
额定电压
|
VDC | 48 |
|
额定功率
|
W | 31.5 |
|
额定转矩
|
N·m
|
0.1 |
|
额定速度
|
RPM
|
3000 |
|
额定电流
|
A | 1 |
|
转矩常数
|
Nm/A
|
0.113
|
|
反电动势常数-有效值
|
Vrms/Krpm
|
8.4
|
|
峰值转矩
|
N·m
|
0.3
|
|
峰值电流
|
A
|
3.3 |
|
转动惯量
|
g·cm²
|
20 |
| 引出线型号 | 引出线颜色 | 功能 | |
|---|---|---|---|
| UL1332 AWG20 | 黄色 | U相 | |
| 红色 | V相 | ||
| 黑色 | W相 | ||
