电机型号
|
25ZWC10X-1
|
|
|---|---|---|
|
定子外径
|
mm |
25（±0.016）
|
|
转子内孔
|
mm |
11.6（+0.018）
|
|
槽数
|
- |
12
|
|
极对数
|
- | 7 |
|
线电阻
|
Ω
|
0.42 |
|
线电感
|
mH
|
0.123 |
|

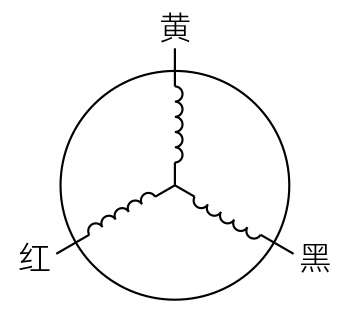

绕组联接方式
|
- |
星型
|
|
绝缘等级
|
- | F |
|
工作制
|
- |
S2
|
|
反馈方式
|
- | / |
|
换相角度
|
- |
120°
|
|
绝缘强度（耐压）
|
- |
600VAC/1s/3mA
|
|
绝缘电阻
|
- |
50 MΩ/500VDC
|
|
定子重量
|
g | 20 |
| 转子重量 | g | 3.2 |
| 空载转速 | RPM | 26000 |
|
空载电流
|
A |
0.65(REF)
|
|
额定电压
|
VDC | 24 |
|
额定功率
|
W | 70 |
|
额定转矩
|
N·m
|
0.032
|
|
额定速度
|
RPM
|
22650
|
|
额定电流
|
A | 3.8 |
|
转矩常数
|
Nm/A
|
0.009
|
|
反电动势常数-有效值
|
Vrms/Krpm
|
0.65
|
|
峰值转矩
|
N·m
|
0.105
|
|
峰值电流
|
A | 13 |
|
转动惯量
|
g·cm²
|
1.47 |
|
引出线型号
|
引出线颜色
|
功能
|
|---|---|---|
|
UL1332 AWG20
|
黄色
|
U相
|
| 红色 |
V相
|
|
| 黑色 |
W相
|
