| 电机型号 | - | 70ZWC20X-1 |
70ZWC25X-1
|
|---|---|---|---|
| 定子外径 | mm | 69±0.037 |
69±0.037
|
| 转子内孔 | mm | 42+0.039 |
42+0.039
|
|

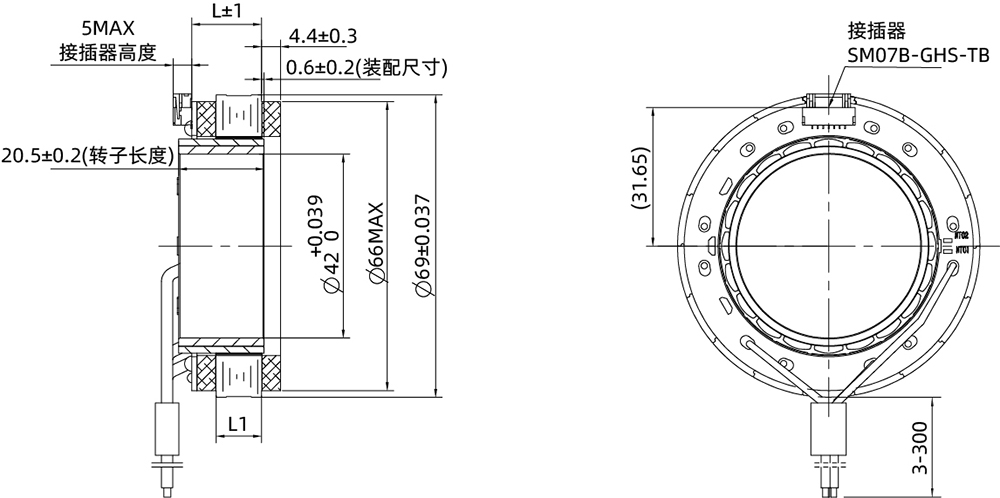

总长L
|
mm | 15.9 | 21.5 |
|
叠厚L1
|
mm | 10.3 | 15.9 |
| 槽数 | - | 18 | 18 |
| 极对数 | - | 10 | 10 |
| 线电阻 | Ω | 0.32 | 0.22 |
| 线电感 | mH | 0.52 | 0.35 |

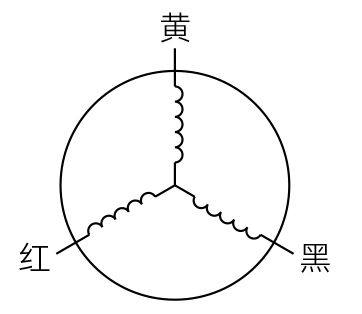

| 绕组联接方式 | - | 星型 |
星型
|
| 绝缘等级 | - | F | F |
| 工作制 | - | S2 | S2 |
| 反馈方式 | - | 霍尔元件 |
霍尔元件
|
| 换相角度 | - | 120° |
120°
|
| 绝缘强度（耐压） | - | 500VAC/1mA/1s |
500VAC/1mA/1s
|
| 绝缘电阻 | - | 100 MΩ/500VDC |
100 MΩ/500VDC
|
| 定子重量 | g | 167.5 |
224
|
| 转子重量 | g | 72 | 90 |
| 空载转速 | RPM | 4350 | 4400 |
| 空载电流 | A | 0.5(REF) |
1.3(REF)
|
| 额定电压 | VDC | 48 | 48 |
| 额定功率 | W | 201 | 456 |
| 额定转矩 | N·m | 0.55 | 1.3 |
| 额定速度 | RPM | 3500 | 3350 |
| 额定电流 | A | 4.4 | 11.4 |
| 转矩常数 | Nm/A | 0.134 | 0.13 |
| 反电动势常数-有效值 | Vrms/Krpm | 8.1 | 9.6 |
| 峰值转矩 | N·m | 1.65 | 2.6 |
| 峰值电流 | A | 13.2 | 21 |
| 转动惯量 | g·cm² | 358 | 455 |
| 引出线型号 | 引出线颜色 | 功能 | |
|---|---|---|---|
| UL1332 AWG20 | 黄色 | U相 | |
| 红色 | V相 | ||
| 黑色 | W相 | ||
