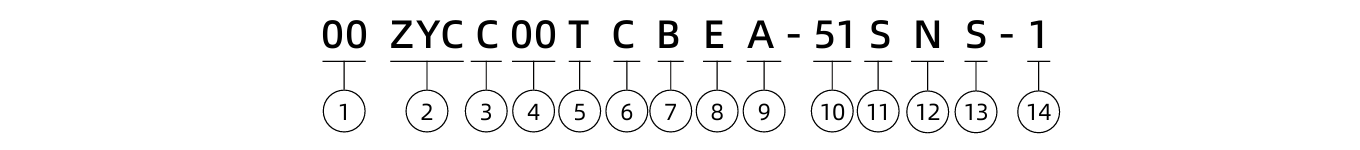

| ① 机座号 |
|
||||
|---|---|---|---|---|---|
| ② 产品名称 | ZYC = 无槽有刷直流电机 | ||||
| ③ 外形类型 | C=圆形 S=方形 |
||||
| ④ 机身长度 |
单位：mm，长度涉及小数点时用“_”代替
|
||||
| ⑤ 机壳类型 | L=铝制机壳 T=不锈钢/铁制机壳 X=无机壳 |
||||
| ⑥ 电刷类型 | C=石墨电刷 P=金属石墨电刷 |
||||
| ⑦ 配件 | EK X=编码器（X为编码器分辨率） B=刹车 GX=齿轮箱（X为传动比） 注：当配件不单一时，按字母顺序“BEG”表达
|
||||
| ⑧ 电机类型 | E=外部驱动式 N=贯通式 C=C型固定轴式 K=K型固定轴式 |
||||
| ⑨ 丝杆导程代码 | 参考丝杆导程代码表 | ||||
| ⑩ 丝杆长度/行程 |
固定轴为有效行程
贯通轴为丝杆长度
外部驱动式为丝杆超出安装面长度
|
||||
| ⑪ 丝杆表面处理 | T=特氟龙涂层 S=无涂层 |
||||
| ⑫ 丝杆末端加工方式 | M=公制 U=英制 S=光轴 C=客户定制 N=无加工 |
||||
| ⑬ 螺母类型 | S=标准法兰螺母 A=消隙螺母 C=客户定制 |
||||
| ⑭ 定制序列号 | |||||
| 例如 |
|
