① 机座号 |
|
||||
---|---|---|---|---|---|
② 产品名称 | ZYT = 有槽有刷直流电机(铁氧体) ZY = 有槽有刷直流电机(铝镍钴) ZYN = 有槽有刷直流电机(稀土) LY = 永磁式直流力矩电机 ZYC = 无槽有刷直流电机 |
||||
③ 外形类型 | C = 圆形 S = 方形 |
||||
④ 机身长度 | 单位:mm,长度涉及小数点时用“_”代替 | ||||
⑤ 机壳类型 | L = 铝制机壳 T = 不锈钢/铁制机壳 X = 无机壳 |
||||
⑥ 电刷类型 | C = 石墨电刷 P = 金属石墨电刷 |
||||
⑦ 配件 | EKX = 编码器(X为编码器分辨率) B = 刹车 GX = 齿轮箱(X为传动比) 注:当配件不单一时,按字母顺序“BEG”表达 |
||||
⑧ 电机类型 | E = 外部驱动式 N = 贯通式 C = C型固定轴式 K = K型固定轴式 |
||||
⑨ 丝杆导程代码 | 参考丝杆导程代码表 | ||||
⑩ 丝杆长度/行程 | 固定轴为有效行程 贯通轴为丝杆长度 外部驱动式为丝杆超出安装面长度 |
||||
⑪ 丝杆表面处理 | T = 特氟龙涂层 S = 无涂层 |
||||
⑫ 丝杆末端加工方式 | M = 公制 U = 英制 S = 光轴 C = 客户定制 N = 无加工 |
||||
⑬ 螺母类型 | S = 标准法兰螺母 A = 消隙螺母 C = 客户定制 |
||||
⑭ 定制序列号 | |||||

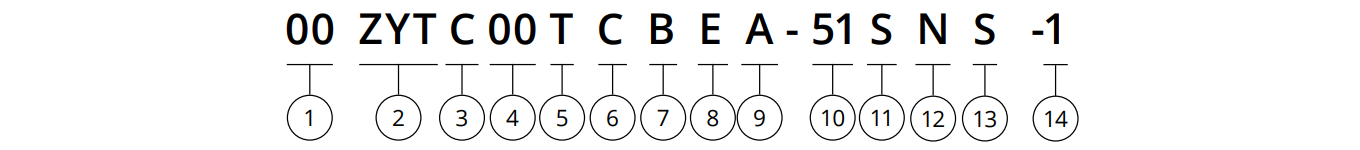

例如 |
|
