命名方式

请根据以下命名规则选择合适的产品型号

In a mobile environment, you can move left and right to see the contents (tables).

① DLM系列

简易模组

② 行程（mm)

100 = 100mm

③ 电机尺寸

In a mobile environment, you can move left and right to see the contents (tables).

代码	06	11	14	17	23
电机尺寸	14	28	35	42	57

④ 电机类型

E=外部驱动式

⑤ 电机步距角

2= 2相1.8°
4= 2相0.9°

⑥ 电机长度/叠厚

1=单叠厚
2=双叠厚

⑦ 额定电流/相

XX = X.X [A]/相

⑧ 丝杆导程代码

⑨ 引出线根数

4=4线
6=6线

⑩ 可选编码器

EKX=Encoder（XX=配置编码器）
P=小手轮
B=刹车
X=后出轴
R=编码器预留
C=客户定制
N=后端部无加工

⑪ 定制序列号

例如

In a mobile environment, you can move left and right to see the contents (tables).

型号	DLM100-17E2110S4-EK5D-001
说明	简易模组 100mm行程 42系列滑动线性执行器外部驱动式 2相1.8° 单叠厚 1.0A/相 S导程 4线 EK5编码器D分辨率序列号001

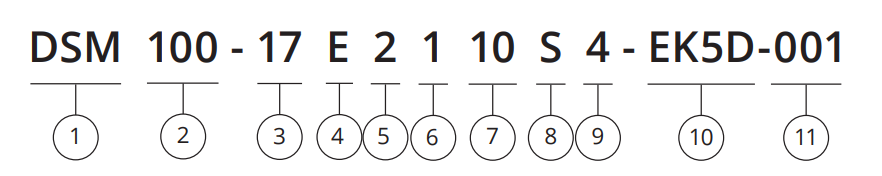

命名方式

请根据以下命名规则选择合适的产品型号

In a mobile environment, you can move left and right to see the contents (tables).

① DSM系列

简易模组

② 行程（mm)

100 = 100mm

③ 电机尺寸

In a mobile environment, you can move left and right to see the contents (tables).

代码	06	08	11	14	17
电机尺寸	14	20	28	35	42

④ 电机类型

E=外部驱动式

⑤ 电机步距角

2=2相1.8°
4=2相0.9°

⑥ 电机长度/叠厚

1=单叠厚
2=双叠厚

⑦ 额定电流/相

XX = X.X [A]/相

⑧ 丝杆导程代码

⑨ 引出线根数

4=4线
6=6线

⑩ 可选编码器

EKX=配置编码器
P=小手轮
B=刹车
X=后出轴
R=编码器预留
C=客户定制
N=后端部无加工

⑪ 定制序列号

例如

In a mobile environment, you can move left and right to see the contents (tables).

型号	DSM100-17E2110S4-EK5D-001
说明	DSM简易模组 100mm行程 42系列滑动线性执行器外部驱动式 2相1.8° 单叠厚 1.0A/相 S导程 4线 EK5编码器D分辨率序列号001
