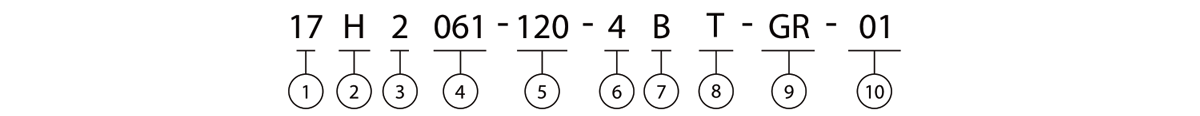

请根据以下命名规则选择合适的产品型号

In a mobile environment, you can move left and right to see the contents (tables).

① 电机机座尺寸(mm)
代码 6 8 11 14 17 23 24 34
电机尺寸(mm) 14 20 28 35 42 57 60 86
② 基本结构 H = 常规
P = 防水
W = 外止口
**关于IP65更多信息,请联系我司销售代表
③ 步距角(°) 1 = 3°
2 = 1.8°
3 = 1.2°
4 = 0.9°
④ 机身长度(向下取整)(mm)
⑤ 额定电流 额定电流X 100(A)
120=1.2A
* 各电机电流可以在产品一览表中查找
⑥ 线数 3, 4, 5, 6, 8
⑦ 轴数 A = 单轴
B = 双轴
* 定制化轴的尺寸和D平面,请联系我司销售代表
⑧ 出线方式 L = 散线
T = 插针
C = 电缆
* 若对电缆线有特殊需求,请联系我司销售代表
⑨ 选购配件 GR = 预留装配齿轮箱
BR = 预留装配刹车
ER = 预留装配编码器
* 可以根据客户图纸需求定制化轴和盖子以装配齿轮箱、刹车和编码器
PG = 行星, SG = 偏心,RG = 直角,后缀速比
* 我司有标准行星齿轮箱可供选择,详见行星减速箱的选择指南
FB = 断电刹车,NB = 通电刹车,后缀力矩×10
EK = 编码器系列,后缀线数与模式
⑩ 定制序列号
例如

In a mobile environment, you can move left and right to see the contents (tables).

例如 17H2061-120-4BT-GR-01
说明 机座尺寸42mm
常规结构
步距角1.8°
机身长度61mm
额定电流 1.2A
4线
双轴
出线方式为插针
预留装配齿轮箱
定制序列号01
