命名方式

命名方式

请根据以下命名规则选择合适的产品型号

① 电机类型 E = 外部驱动式
N = 贯通驱动式
K = K型固定轴式
② 机座号
③ 产品名称 永磁电机线性执行器
④ 安装方式 A = 配备安装板与接线盒
B = 只配备安装板
C = 只配备接线盒
D = 无安装板和接线盒
A & C不适用于单极性电机 (6线)
⑤ 电机步距角 1 = 7.5°
2 = 15°
3 = 18°
⑥ 电机极性 4 = 双极性
6 = 单极性
⑦ 导程代码 参考丝杆导程代码表
⑧ 绕组电压 05 = 5V
12 = 12V
⑨ 丝杆长度/行程 固定轴为有效行程
贯通轴为丝杆长度
外部驱动式为丝杆超出安装面长度
⑩ 定制序列号

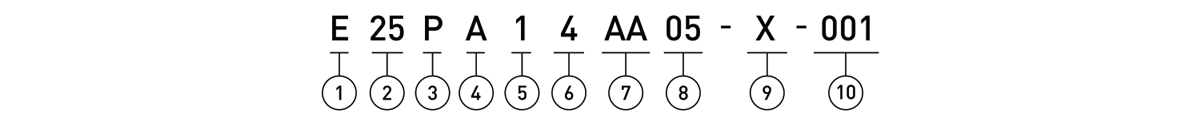

例如
例如 E25PA14AA05-X-001
说明 Φ25mm机座
外部驱动式配备安装板与接线盒
2相7.5度
5V工作电压
“AA”导程
4线
丝杆超出安装端盖面长度Xmm
定制序列号001
