命名方式

命名方式

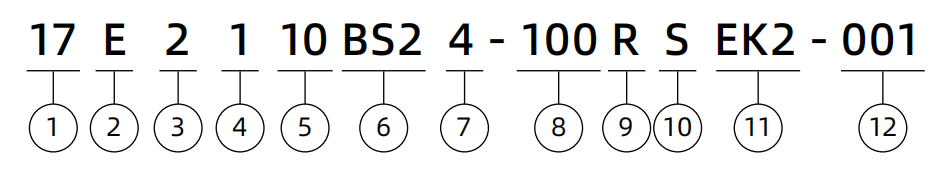

请根据以下命名规则选择合适的产品型号

In a mobile environment, you can move left and right to see the contents (tables).

① 电机尺寸

In a mobile environment, you can move left and right to see the contents (tables).

代码(NEMA) 6 8 11 14 17 23
电机尺寸(mm) 14 20 28 35 42 57
② 电机类型 E = 外部驱动式
③ 步距角 2 = 2相1.8°
4 = 2相0.9°
④ 电机厚度/叠厚 1 = 单叠
2 = 双叠
⑤ 额定电流/相 XX = X.X[A]/相, 10=1.0A
⑥ 滚珠丝杆外径导程 BS2 = 2mm
⑦ 线数 4 = 4线
6 = 6线
⑧ 电机出轴长度 XXX = XXXmm
100 = 100mm
⑨ 螺纹旋向 R = 右旋
L = 左旋
⑩ 轴端加工 N = 无加工
S = 光轴
C = 客户定制 (请将定制化需求提供给我司)
⑪ 选购配件 EKX = 编码器(XX=编码器代码)请选择合适的编码器系列和分辨率
P = 小手轮
B = 刹车
X = 后出轴
R = 编码器预留安装 (请将定制化需求提供给我司)
C = 客户定制 (请将定制化需求提供给我司)
N = 无编码器需求,则此项空缺
⑫ 定制序列号
例如

In a mobile environment, you can move left and right to see the contents (tables).

例如 17E2110B24-100RSEK2L
说明 42 系列滚珠丝杆线性执行器
2 相 1.8 度
单叠厚
1.0A/相
丝杆导程 2mm
4 线
丝杆长度 : 100mm
螺纹右旋
标准末端光轴
EK2L = EK2 1000CPR 差分输出

命名方式

请根据以下命名规则选择合适的产品型号

In a mobile environment, you can move left and right to see the contents (tables).

① 产品类型 DLG = 带导轨的电动滑台
DRS = 不带导轨的电动滑台
② 电机尺寸 28 = NEMA11 28mm
42 = NEMA17 42mm
56 = NEMA23 56mm
③ 电机长度/厚度&电流 S1 = 单叠厚 electric current 1A
D1 = 双叠厚 electric current 1A
④ 可选滚珠丝杆导程 1, 2, 4, 5, 6, 8, 10mm
⑤ 行程 30 = 行程 30mm (NEMA11/28mm)
40/70 = 行程 40/70mm (NEMA17/42mm)
50/100 = 行程 50/100mm (NEMA23/56mm)
⑥ 可选编码器 EK1, EK2, EK3, EK5 或ER(编码器预留)
从网站查阅可选编码器
⑦ 客户代码
例如

In a mobile environment, you can move left and right to see the contents (tables).

例如 DLG-28S1-R01-S30-EK1L-001
描述 28mm机座尺寸
单叠
丝杆导程1mm
行程30mm
500CPR带差分输出的EK1 编码器
客户代码001
