命名方式

命名方式

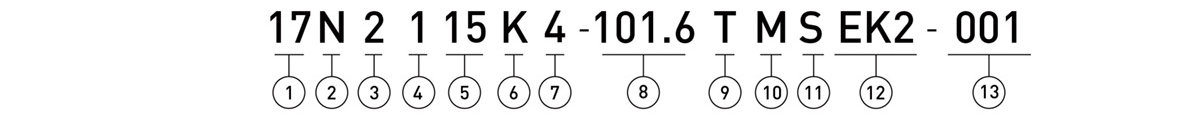

请根据以下命名规则选择合适的产品型号



① 电机尺寸
电机尺寸 14 20 28 35 42 57 60 86
电机尺寸代号 6 8 11 14 17 23 24 34
② 电机类型 E = 外部驱动式
N = 贯通轴式
C = C型固定轴
K = K型固定轴
③ 电机步距角 2 = 2相 1.8°
4 = 2相 0.9°
5 = 5相 0.72°
④ 机身长度 1 = 单叠厚
2 = 双叠厚
3 = 三叠厚
⑤ 额定电流/相 XX = X.X[A]/相
⑥ 丝杆导程代码 请参照丝杆导程代码表
⑦ 引出线根数 4 = 4线
6 = 6线
8 = 8线
⑧ 丝杆长度/行程 XXX = XXXmm 丝杆长度
[外部驱动式/贯通轴式电机]
XXX = X.XX 英制行程
[C型固定轴式气缸式/K型固定轴电机]
针对C型固定轴式气缸式/K型固定轴电机,不同的电机尺寸请参考相对应的行程规格
⑨ 丝杆表面处理 T = 特氟龙涂层
K = 电镀特氟龙
S = 无涂层
C = 客户定制
⑩ 丝杆末端加工方式 M = 公制
U = 英制
S = 光轴
C = 客户定制 [客户将定制化需求提供给鼎智]
N = 无加工
⑪ 螺母类型 S = 标准法兰螺母 [外部驱动式电机]
A = 消隙螺母 [外部驱动式/贯通轴式/固定轴式电机]
C = 客户定制螺母 [请联系鼎智销售代表]
⑫ 配件 EKX = 编码器 [X = 编码器分辨率]
P = 小手轮
B = 刹车
X = 后轴
R = 编码器预留安装孔和轴
C = 客户定制
N = 后端部无加工
⑬ 定制序列号
例如



例如 17N2115K4-101.6TMSEK2L
说明 42 系列混合式 贯通轴式电机
2 相 1.8 度
单叠厚
1.5A/相
"K" 导程[0.1" or 2.54mm ]
4 线
丝杆长度 : 101.6mm
特氟龙涂层
标准末端公制加工
标准法兰螺母
EK2L = EK2 1000 CPR 差分输出



例如 11K22095D4-100SMSR
说明 28系列 K型固定轴式电机
2 相 1.8 度
双叠厚
0.95A/相
"D" 导程[0.05" or 1.27mm ]
4线
丝杆长度 : 1.0inch = 25.4mm
标准丝杆
标准末端公制加工
标准法兰螺母
R = 编码器预留安装孔和轴
