57系列直流无刷电机

57mm直流无刷电机最大额定扭矩为0.33N m，额定功率最大103.7W。
所有57mm电机采用星型绕组连接，均为5极对电机。标准反馈方式为霍尔传感器，也可提供额外的增量编码器。

57系列直流无刷电机

性能

In a mobile environment, you can move left and right to see the contents (tables).

电机型号 - 57ZWS50X-1 57ZWS63X-1 57ZWS75X-1
极对数 - 5 5 5
相电阻 Ω 0.958 0.473 0.301
相电感 mH 0.742 0.357 0.205
绕组联接方式 - 星型 星型 星型
绝缘等级 - B B B
工作制 - S1 S1 S1
反馈方式 - 霍尔元件 霍尔元件 霍尔元件
换相角度 - 120° 120° 120°
绝缘强度（耐压） - 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s 500VAC/1KHz/1mA/1s
绝缘电阻 - 100 MΩ/500VDC 100 MΩ/500VDC 100 MΩ/500VDC
重量 Kg 0.42 0.65 0.87
额定电压 V 24 24 24
额定功率 W 37.4 69.1 103.7
额定转矩 N·m 0.119 0.22 0.33
额定速度 RPM 3000 3000 3000
额定电流 A 2.2 4.1 6
空载转速 RPM 4000 4000 4000
空载电流 A 0.25 0.5 0.75
电机效率 % 78 80 82
噪声（环境噪声20dB,测试距离1m） dB ＜50 ＜50 ＜50
机壳-环境热阻 K/W 0.53 0.27 0.18
环境温度 ℃ 29 29 29
最大绕组温度 ℃ 77.4 77.4 77.4
转矩常数 N·m/A 0.054 0.054 0.055
反电动势常数-有效值 V/Krpm 5.66 5.66 5.66
峰值转矩 N·m 0.357 0.66 0.99
峰值电流 A 6.6 12.3 18
转动惯量 Kg·cm² 0.19 0.38 0.56

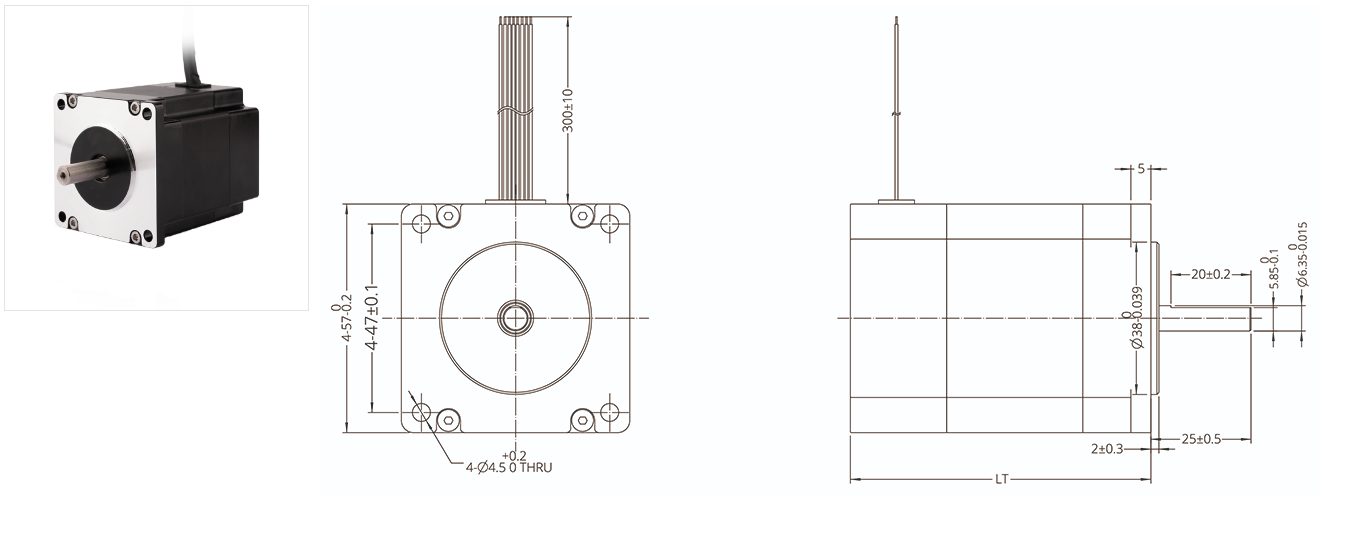

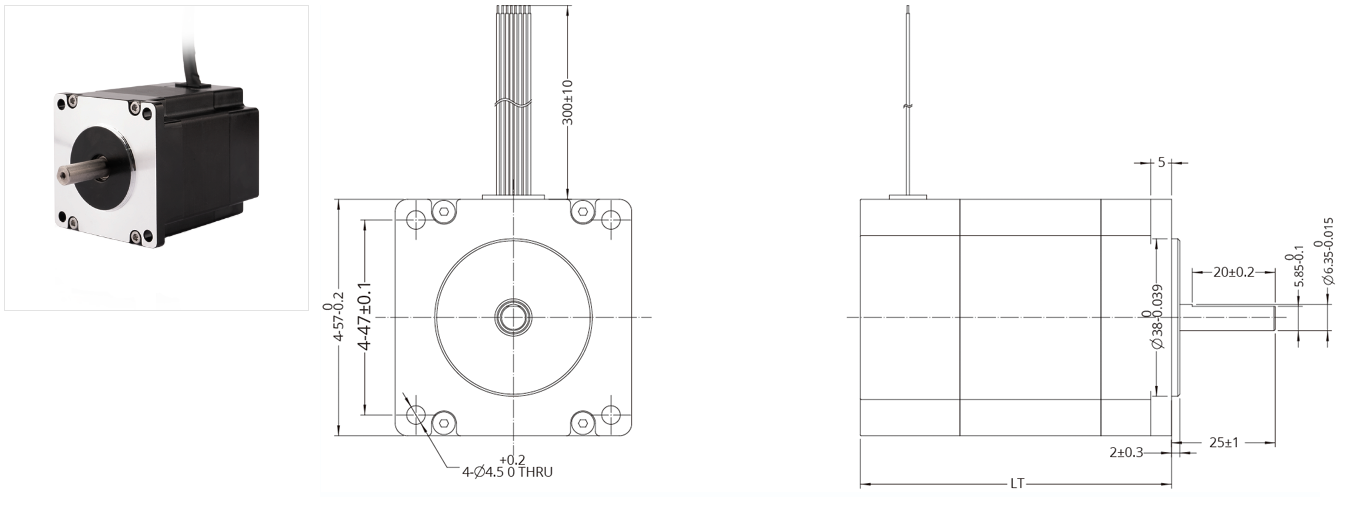

外形尺寸图

57ZWS**X

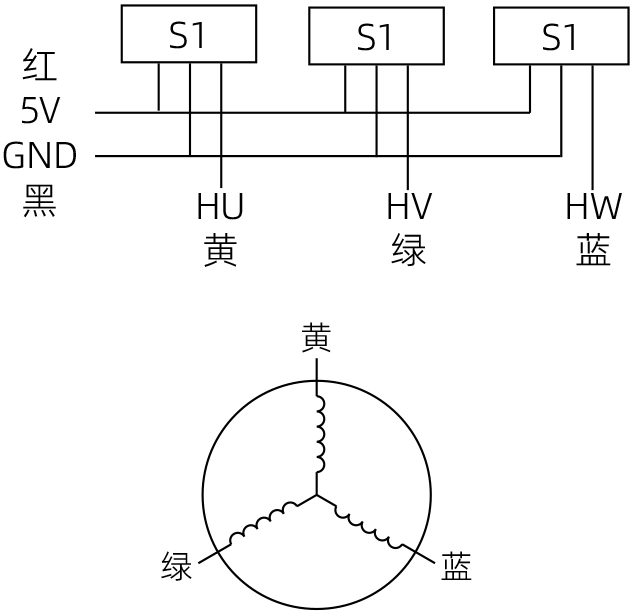

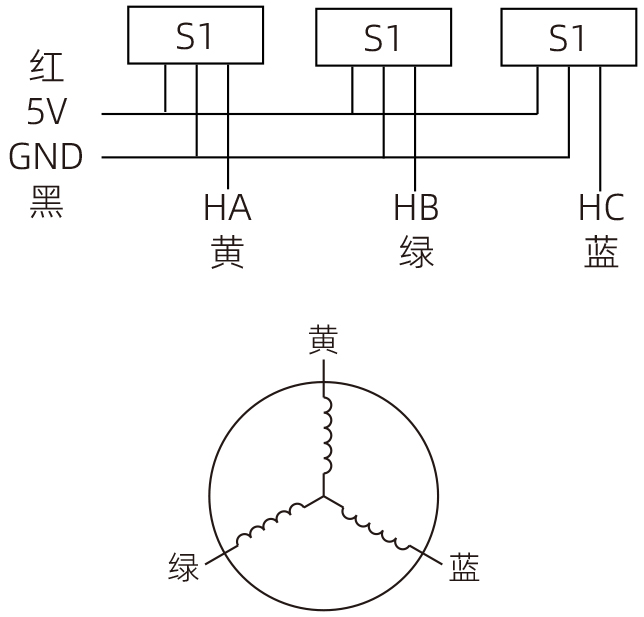

引出线型号 引出线颜色 功能
UL3265  AWG26 黄色 霍尔U（Hu）
绿色 霍尔V（Hv）
蓝色 霍尔W（Hw）
红色 霍尔电源正极（Vcc）
黑色 霍尔电源负极（GND）
UL3265  AWG18 黄色 U相
绿色 V相
蓝色 W相

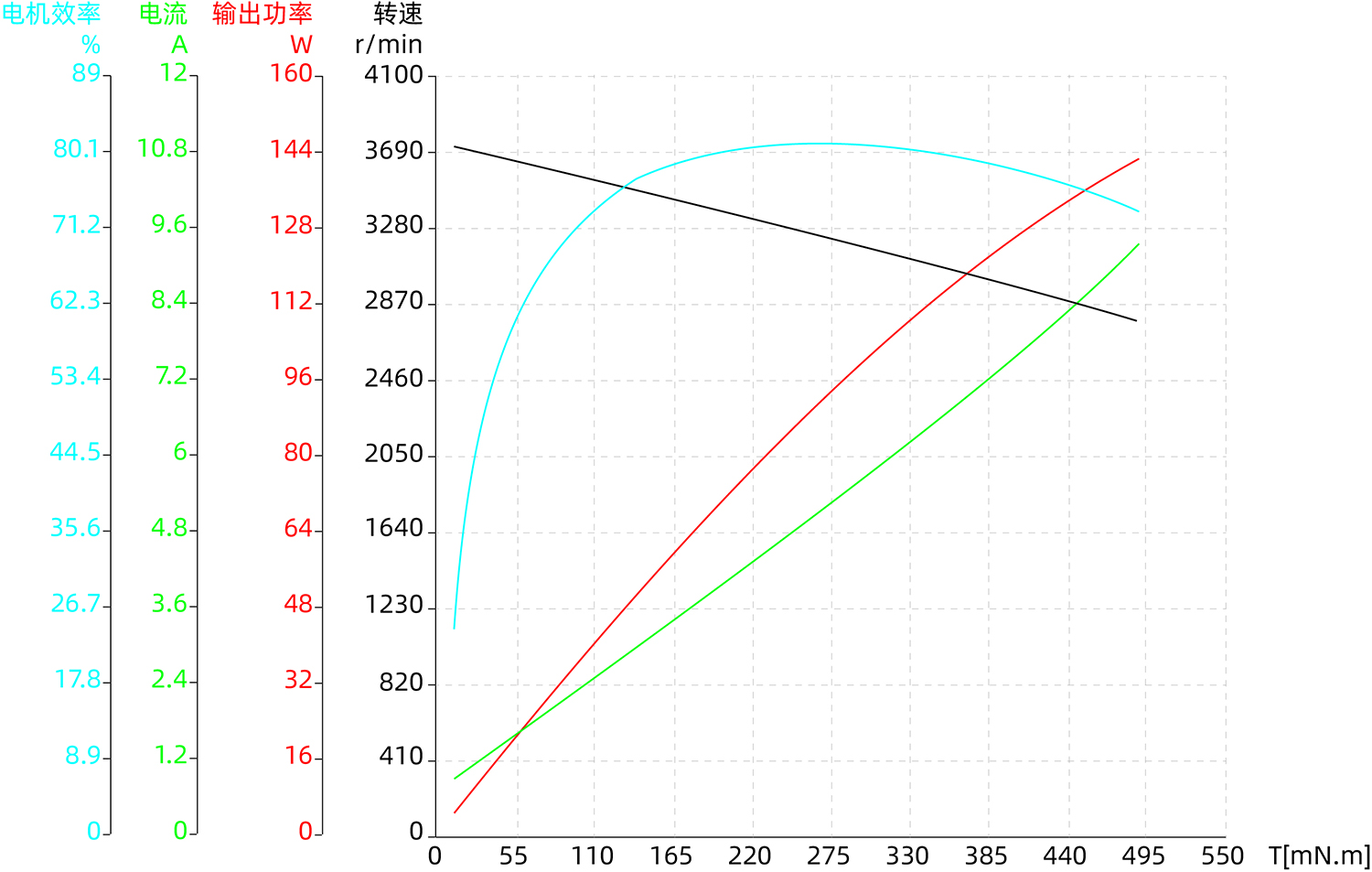

力矩转速曲线

57ZWS50X-1
57ZWS63X-1
57ZWS75X-1
