In a mobile environment, you can move left and right to see the contents (tables).
| 电机 | 相电压[V] | 相电流[A] | 相电阻[Ω] | 相电感[mH] | 重量[g] | 引线数量 | 电机长度[mm] |
|---|---|---|---|---|---|---|---|
| 34-2113 | 12 | 1.3 | 9.2 | 71 | 2370 | 4 | 76 |
| 34-2130 | 5.1 | 3 | 1.9 | 15 | 2370 | 4 | 76 |
| 34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 2370 | 4 | 76 |
电机绝缘等级B，温升80℃，使用环境温度-20℃~55℃
In a mobile environment, you can move left and right to see the contents (tables).

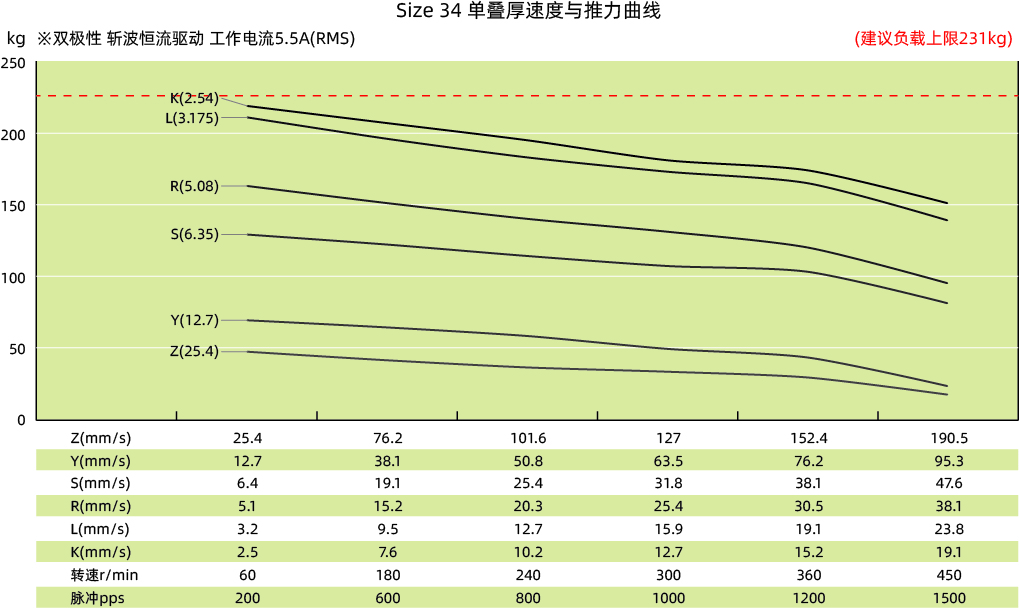

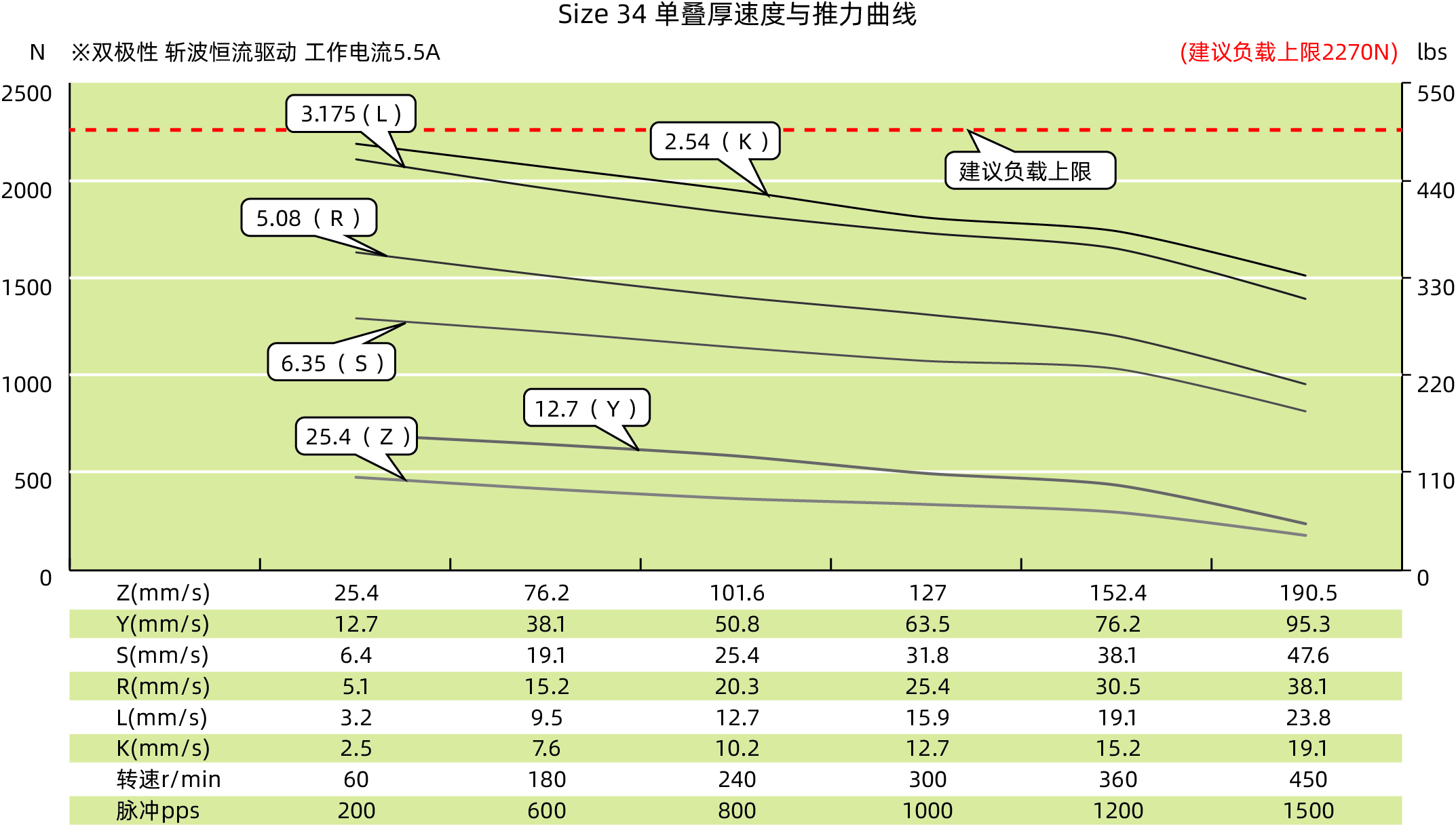

| 丝杆直径 [inch] | 丝杆直径[mm] | 导程[inch] | 导程 [mm] | 导程代码 | 步长 @ 1.8° [mm]* |
|---|---|---|---|---|---|
| 0.625 | 15.875 | 0.1 | 2.54 | K | 0.0127 |
| 0.625 | 15.875 | 0.125 | 3.175 | L | 0.0159 |
| 0.625 | 15.875 | 0.2 | 5.08 | R | 0.0254 |
| 0.625 | 15.875 | 0.25 | 6.35 | S | 0.0318 |
| 0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635 |
| 0.625 | 15.875 | 1 | 25.4 | Z | 0.127 |
* 四舍五入值

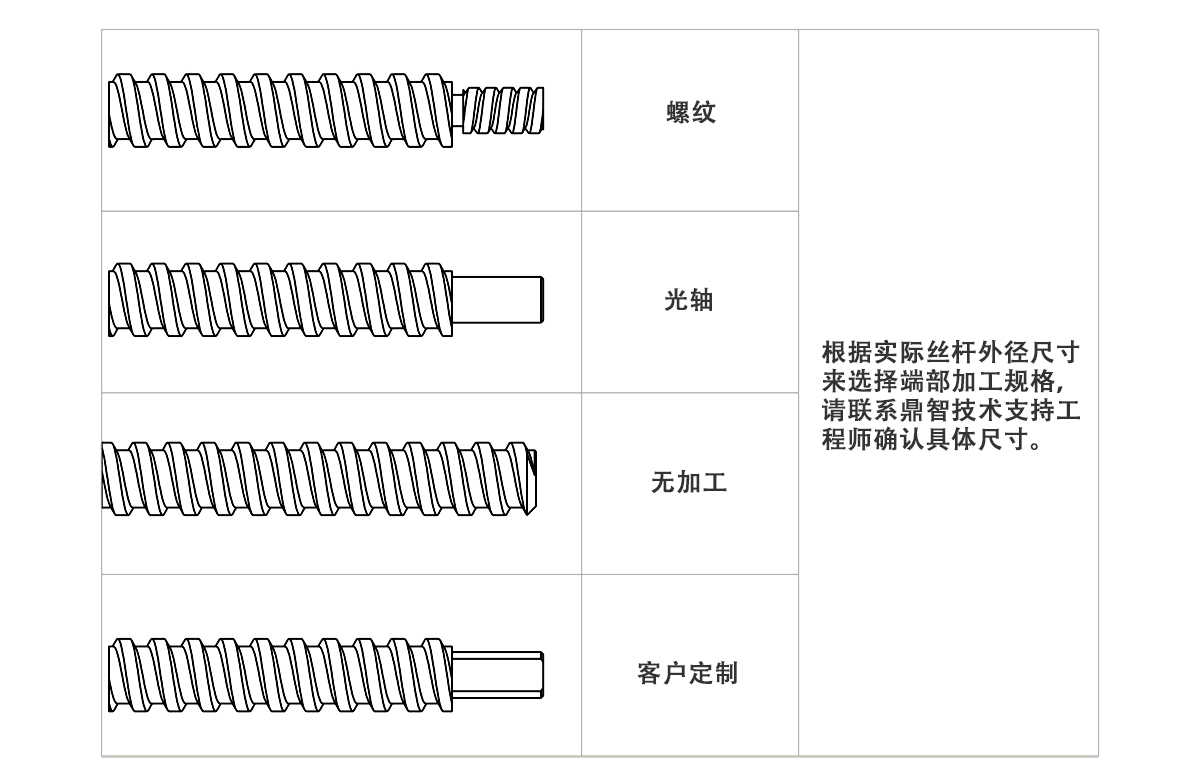

* 电机绕组参数及丝杆长度可根据客户要求定制
如客户应用环境中丝杆与螺母配合无需油脂，可选特氟龙涂覆。
与常规303不锈钢丝杆相比，特氟龙涂覆具有更长使用寿命以及高推力优势。
特氟龙涂覆适用于所有类型丝杆电机 外部驱动式, 贯通轴式、C型固定轴式气缸式、K型固定轴式

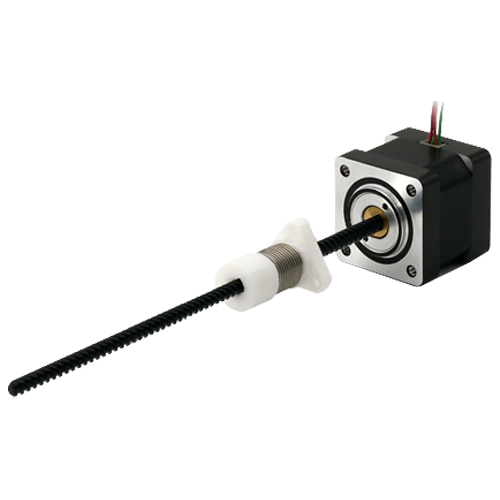

除此以外特氟龙涂覆也可与消间隙螺母配套使用。
In a mobile environment, you can move left and right to see the contents (tables).
| 分辨率 [CPR] | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 10000 |
| 单端输出 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| 差分输出 | A | B | C | D | E | F | G | H | I | J | K | L | M |

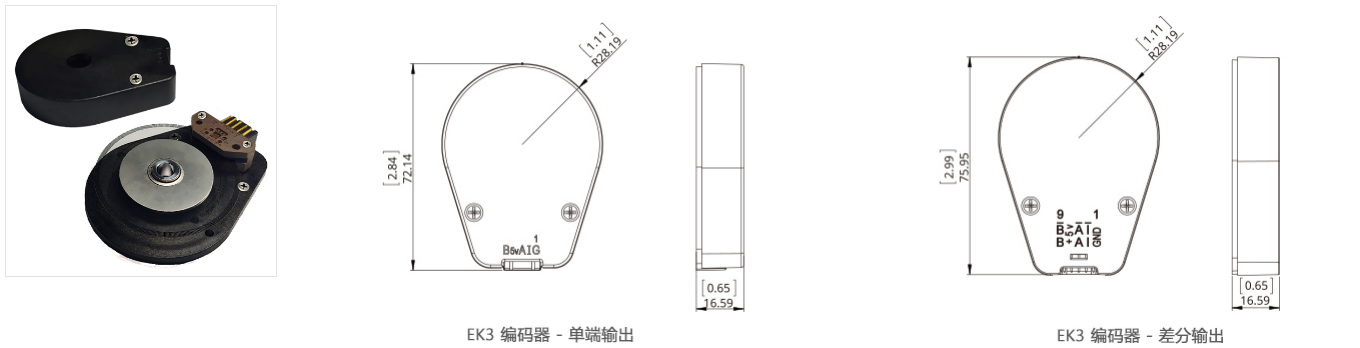

* 对于NEMA34(86mm) 贯通轴式，C型固定轴式和K型固定轴式，只有EK3编码器可用。
